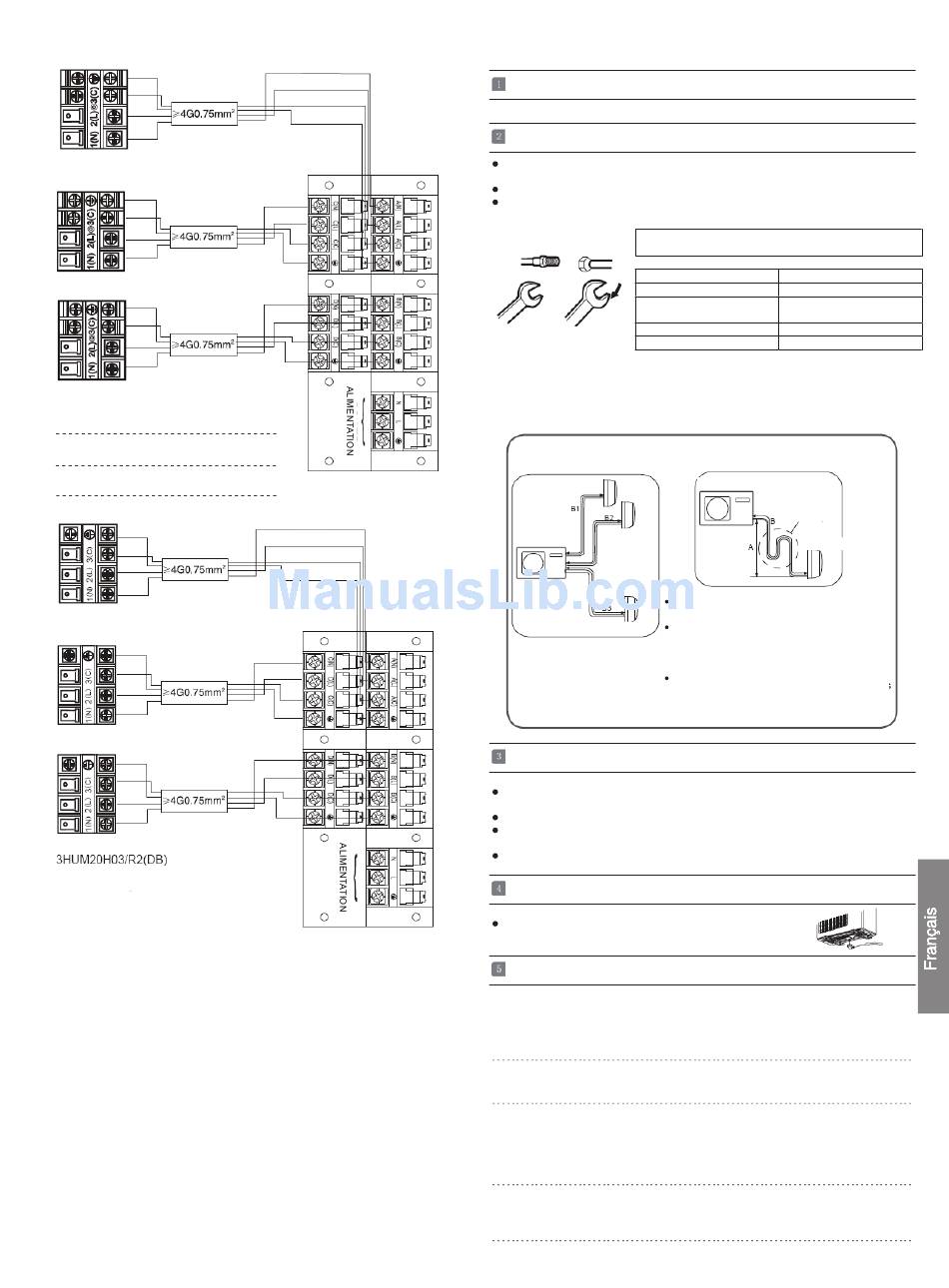

Unité intérieure A
Unité intérieure C
Unité intérieure B
Câble électrique: ≥3G2.5mm
2
HSM07HEK03/R2(DB)
3HUM18HB03/R2(DB)
HSM09HEK03/R2(DB)
HSM12HEK03/R2(DB)
HSM07HEA03/R2(DB)
3HUM20HA03/R2(DB)
HSM09HEA03/R2(DB)
HSM12HEA03/R2(DB)
HSM07HRA03/R2(DB)
HSM09HRA03/R2(DB)
3HUM20HA03/R2(DB)
HSM12HRA03/R2(DB)
Unité intérieure A
Unité intérieure C
Unité intérieure B
Câble électrique: ≥3G2.5mm
2
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses
agents d'entretien ou une personne qualifiée. Le type du fil de connexion est H05RN-F ou
H07RN-F.
2. If the fuse on PC board is broken please change it with the type of T.3.15A/250VAC (Indoor),
T.25A/250VAC (Outdoor).
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipolaire et la
distance entre ses deux contacts ne doit pas être inférieure à 3 mm.
Unité extérieure
Effectuez l'installation selon le schéma d'installation des unités intérieures et extérieures
Lorsque vous cintrez un tuyau, prenez soin de ne pas écraser le tuyau. Le rayon de cintrage doit
être entre 30 et 40 mm ou plus long.
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
Le tuyau de raccordement est réservé à R410A.
Demi-raccord
Clé
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent pas dans le tuyau.
La longueur standard du tuyau des unités intérieure est de 5 m. Si la longueur totale du tuyau
dépasse les 30 m, le fonctionnement de l'unité sera affectée, chargez plus de réfrigérant selon 20
g/m. Toutefois, la charge de réfrigérant doit être exécuté par un professionnel de la climatisation
Avant d'ajouter du réfrigérant, purgez l'air des tuyaux de réfrigération et de l'unité intérieure avec
pompe à vide. Chargez ensuite le réfrigérant supplémentaire.
Unité extérieure
Procédez selon la même méthode que pour l'unité intérieure. Desserrez les vis sur le bornier et
insérez totalement les fiches dans le bornier puis resserrez les vis.
Insérez le câble selon le numéro de la borne (tel que pour l'unité intérieure).
Si le câblage est incorrect, le fonctionnement sera incorrect et le contrôleur risque de subir des
dommages.
Fixez le câble avec un serre-câble.
Si vous utilisez un drain coudé, procédez à la fixation selon
l'illustration. (Remarque : (uniquement pour la pompe thermique)
Unité extérieure
1. Enlevez le capuchon de l'orifice d'entretien de la vanne à 3 voies (G), le capuchon du robinet de
la vanne à 3 voies (L) et à 3 voies (G). Connectez ensuite l'orifice d'entretien dans la projection
du tuyau de charge (bas) pour le collecteur à manomètre. Raccordez ensuite la projection du
tuyau de charge (centre) de collecteur à manifold dans la pompe à vide.
2. Ouvrez la poignée du collecteur à manomètre au niveau bas. Mettez la pompe à vide en marche.
Si l'indicateur se déplace (bas), précipitez l'état de vide et vérifiez 1 à nouveau.
3. Vacuumize for over 15min.And check the level gauge which should read -0.1MPa (76 cm Hg) at
Iow pressure side. After the completion of vacuumizing, close the handle 'Lo' in gaugemanifold
and stop the operation of the vacuum pump. Inspectez l'indicateur et observez pendant 1 à 2
minutes. Si l'indicateur revient en dépit du serrage, reprenez l'opération d'évasement en
revenant au début de l'étape 3.
4. En tournant dans le sens antihoraire, ouvrez le robinet de la vanne à 3 voies (L) à un angle de 90
degrés. Environ 6 secondes plus tard, fermez la vanne à 3 voies (L) et inspectez afin de détecter
toute fuite de gaz.
Installation de l'unité extérieure
Raccords de tuyauterie
Ecrou
Le serrage forcé sans prêter attention au centrage peut
d'évasement
endommager les filets et entraîner des fuites de gaz.
Diamètre du tuyau (Ø)
Côté liquide 6,35 mm (1/4 po)
Côté liquide/gaz 9,52 mm
(3/8 po)
Côté gaz 12.7mm (1/2 po)
Clé
Côté gaz 15.88mm (5/8 po)
dynamométrique
AVERTISSEMENT
Unité intérieure
Unité
intérieure
Unité extérieure
Si la hauteur A dépasse les 5m, installez un piège
à huile tous les 5 à 7 m
Longueur max: B1 max =20m
Unité intérieure
L'écart des hauteurs entre deux unités, y compris
une unité intérieure et une unité extérieure, ne
peut être supérieur à 15 m
Raccordement
Fixation d'un drain coudé
Méthode de purge: avec une pompe à vide:
Couple de serrage
18N.m
42N.m
55N.m
60 N.m
Unité extérieure
Piège dl'huile
Unité intérieure
B2 max =20m
B3 max =20m
(B1+B2+B3)max =45m
15
