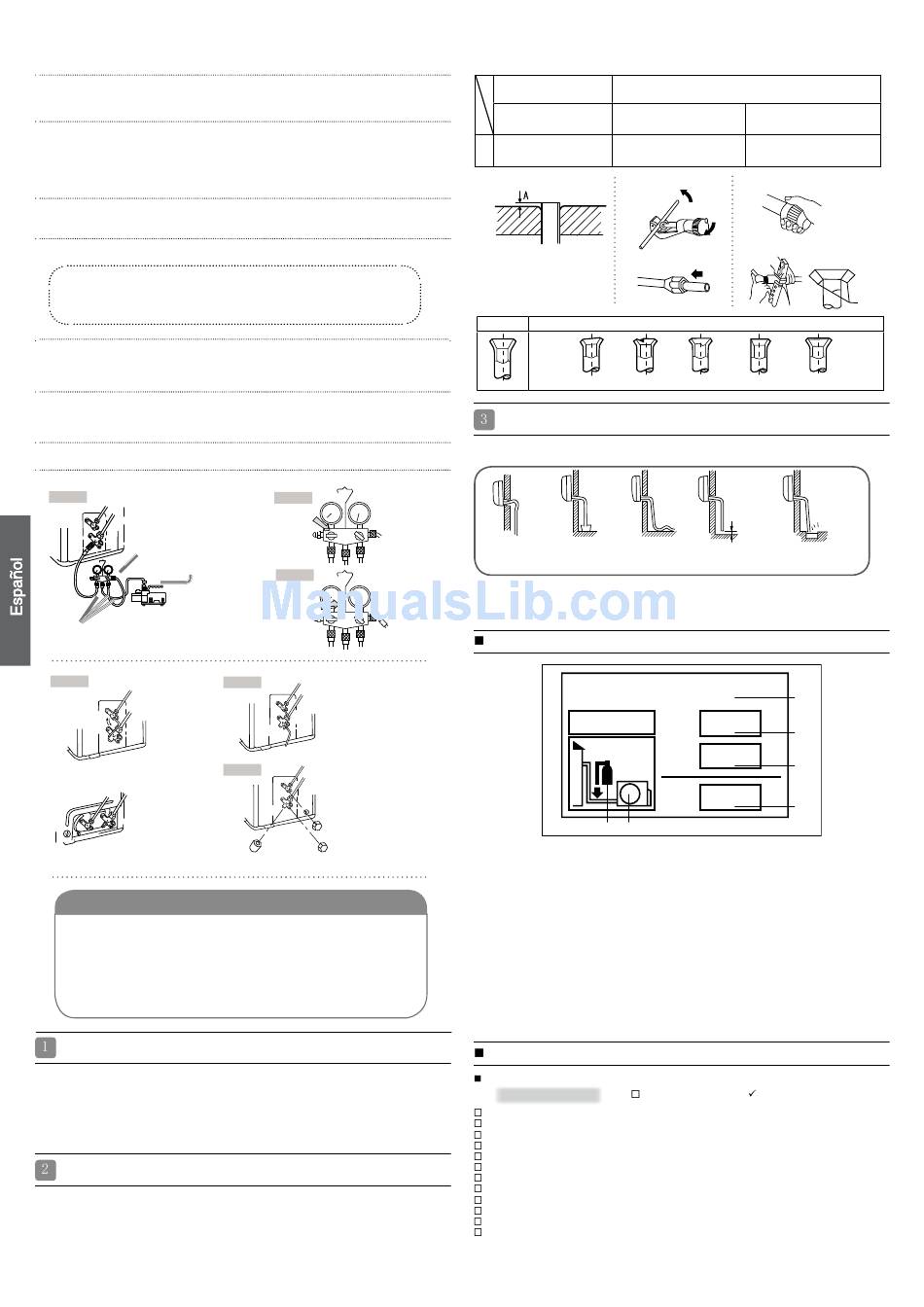

2. Abra la espita inferior del colector y accione la bomba de vacío. Si el indicador de
la escala (inferior) alcanza la condición de vacío por un momento, compruebe de
nuevo el punto 1.
3. Succione durante 15 minutos. Compruebe el nivel medido, que deberá ser de -0,1
Mpa (76 cm Hg) en el lado de baja presión. Tras finalizar la succión, cierre la espita
inferior del colector y detenga la bomba de vacío. Compruebe el funcionamiento
de las escala y manténgala durante 1-2 min. Si la escala retrocede a pesar de
ajustarse, realice de nuevo los trabajos de conicidad y vuelva al punto 3.
4. Abra el vástago de la válvula de 2 vías 90 grados hacia la izquierda. Después de 6
segundos, cierre la válvula de 2 vías e inspeccione si existen fugas de gas.
5. ¿No existen fugas de gas?
En caso de que exista una fuga de gas, apriete las conexiones
de los tubos. Si la fuga se detiene, proceda al paso 6.
6. Desconecte la manguera de carga del puerto de mantenimiento y abra las válvulas
de 2 y 3 vías. Gire el vástago de la válvula hacia la izquierda hasta que golpee
ligeramente.
7. Para evitar fugas de gas, gire el tapón del puerto de mantenimiento y el tapón del
vástago de las válvulas de 2 y 3 vías un poco por encima del punto en el que la
torsión aumenta súbitamente.
8. Después de instalar los tapones, compruebe si existen fugas de gas a su alrededor.
Paso 1.
Lateral de gas de la válvula de 3 vías
-
Lateral de líquido de la válvula de 2 vías
Colector (para R410A)
Junta de retención de contracorriente
Bomba de vacío (para R410A)
Tubo (para R410A)
Paso 4.
Válvula de 2 vías
Válvula de 3 vías
O
Abrir 90
Válvula de 2 vías Válvula de 3 vías
PRECAUCIÓN
● Si existen fugas de refrigerante en el aire acondicionado, será necesario
descargar todo el refrigerante. Succione primero, y cargue líquido
refrigerante en el acondicionador de aire de acuerdo con la cantidad
marcada en la placa de valores nominales.
● No permita que penetren otros medios de refrigeración (excepto el
especificado, R410A) o aire en el sistema de circulación del refrigerante.
Si ocurriese, se acumularía una presión anormalmente alta en el sistema
que podría provocar roturas y lesiones personales.
Instalación de la fuente de alimentación
● La fuente de alimentación debe utilizarse exclusivamente con el aparato de aire
acondicionado. (Más de 10A)
● En caso de instalar el aire acondicionado en un lugar húmedo, instale un interruptor
de fugas de masa (GFCI) .
● Para realizar la instalación en otro lugar, utilice un interruptor de circuito situado lo
más lejos posible.
Trabajos de corte y conicidad de los tubos
● El corte del tubo se realiza con un cortador de tubos. Deberán eliminarse las rebabas.
● Después de insertar la tuerca cónica deberá procederse a realizar los trabajos de
conicidad.
8
Paso 2.
Abrir
Paso 3.
Cerrar
Válvula de 2 vías
Paso 6.
Válvula de 3 vías
Válvula de 2 vías
Paso 7.
Válvula de 3 vías
Tapa del vástago de válvula
Tapa del vástago de válvula
Tapa del puerto de
mantenimiento
Herramienta de
conicidad para R410A
De tipo acoplamiento
De tipo acoplamiento
0~0,5mm
A
3/76~1/17
0~1/51
pulgada
1. Cortar el tubo
Cuchilla de conicidad
3. Insertar la tuerca cónica
Correcto
Delgado
Daño de conicidad Grieta
Durante el drenaje
● Instale la manguera de drenaje formando una pendiente descendiente.
● No practique el drenaje como se muestra a continuación.
Se alza por la
El extremo está
Está ondulado. La separación con el
mitad.
sumergido en agua.
● Deposite agua en la bandeja de drenaje de la unidad interior y confirme que el
drenaje se realiza correctamente hacia fuera.
● En caso de que la manguera de drenaje se encuentre en una sala, asegúrese de
aplicar aislante de calor.
Etiqueta de carga de refrigerante
Contiene gases fluorados de efecto invernadero
regulados por el Protocolo de Kioto.
R410A
2
1
F
E
Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de
Kioto. No los libere libremente a la atmósfera.
Tipo de refrigerante: R410A
Valor GWP*: 1975
GWP = Potencial de contribución al calentamiento global
Escriba con tinta indeleble:
• 1 La carga de refrigerante que contiene el producto de fábrica
• 2 La cantidad de refrigerante adicional cargada durante la instalación y
• 1+2 La carga total de refrigerante en la etiqueta de refrigerante suministrada con el producto.
Una vez escritos los datos correspondientes, la etiqueta deberá adherirse cerca de la conexión de
carga del producto (por ejemplo, sobre la parte interna de la cubierta de la válvula de retención).
A Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto.
B Carga de refrigerante que contiene el producto de fábrica: consulte la placa de características
de la unidad.
C Cantidad de refrigerante adicional cargada durante la instalación.
D Carga total de refrigerante.
E Unidad exterior.
F Botella de refrigerante y colector de carga.
Prueba de instalación y ejecución de la prueba
Explique al cliente cómo utilizar el aparato utilizando el manual de instrucciones.
Compruebe los siguientes
puntos de prueba
¿Existe una fuga de gas en la conexión del tubo?
¿Aislamiento de calor de la conexión del tubo?
¿Están los cables de conexión interiores y exteriores firmemente insertados en el bloque de terminales?
¿Están los cables de conexión interior y exterior fijados firmemente?
¿Se ha realizado el drenaje correctamente?
¿Está la línea de tierra conectada con seguridad?
¿Está la unidad interior fijada con seguridad?
¿Cumple la normativa la fuente de voltaje?
¿Se aprecian ruidos?
¿Está la lámpara iluminada normalmente?
¿Se realizan normalmente las operaciones de calentamiento (con la bomba de calor) y refrigeración?
¿Funciona correctamente el regulador de temperatura de la sala?
Herramienta de conicidad convencional
De tipo palometa
(tipo rígido)
(tipo imperial)
1,0~1,5mm
1,5~2,0mm
pulgada
1/17~1/8
pulgada
2. Eliminar las rebabas
4. Tubo cónico
Incorrecto
Parcial
Demasiado fuera
Menos de
5cm
Se aprecia mal olor
suelo es
de una acequia
demasiado pequeña
A
1=
kg
B
2=
kg
C
1+2=
kg
D
Escriba una marca
en los cuadros
