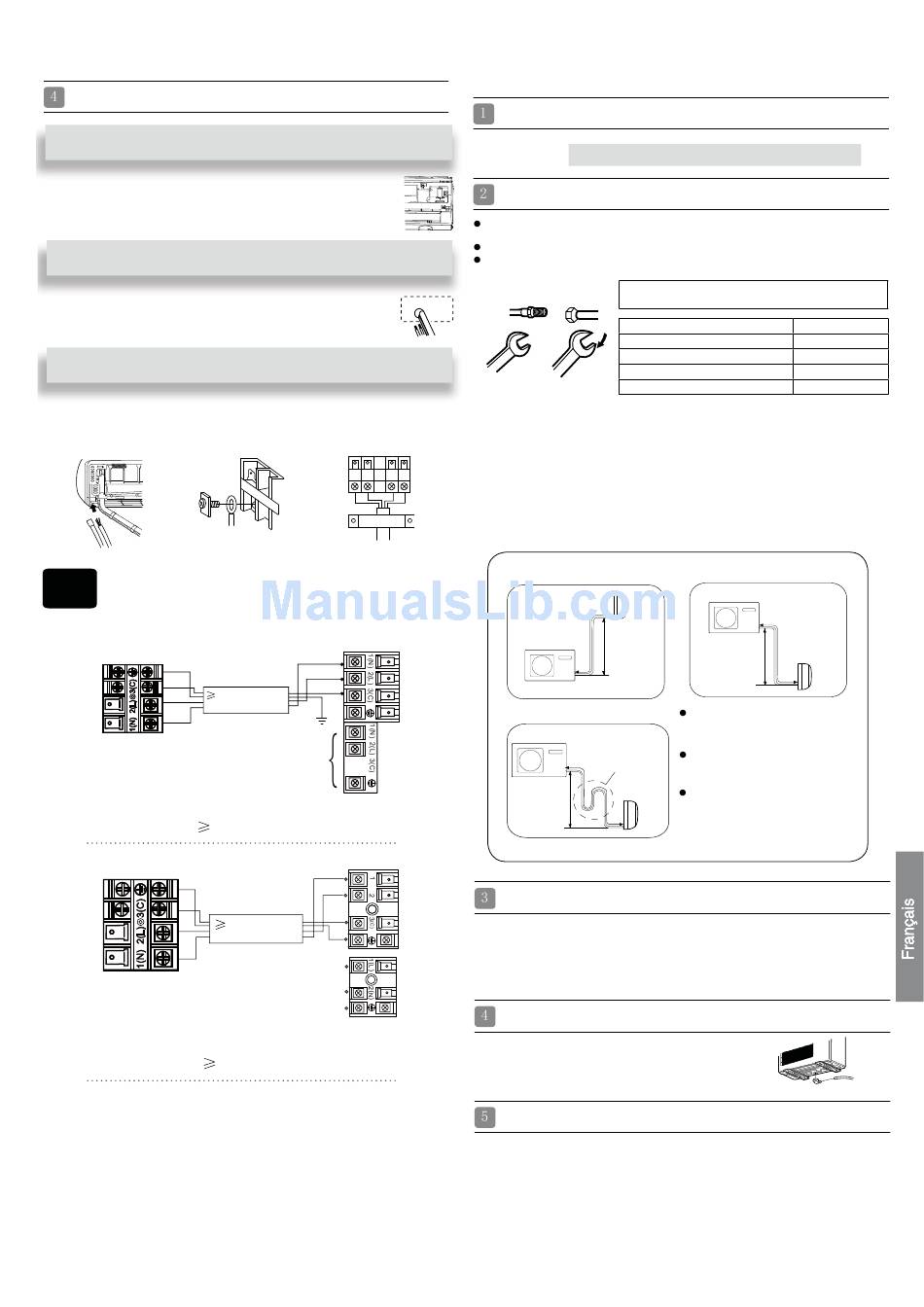

Connexion du câble des unités intérieures/extérieures
Dépose du cache-câble
● Enlevez le cache-borne en bas à droite de l'unité intérieure et séparez
le couvercle du câblage en desserrant les vis.
Connexion du câble après l'installation de l'unité intérieure
1. Insérez le câble de l'extérieur de la pièce dans le côté gauche du trou
dans le mur dans lequel se trouve le tuyau.
2. Tirez le câble sur le côté avant et connectez-le en formant une boucle.
Connexion du câble avant l'installation de l'unité intérieure
● Desserrez les vis et enfoncez bien les extrémités du câble dans le bornier. Serrez les vis.
● Tirez légèrement sur le câble pour garantir qu'il a été correctement enfoncé et serré.
● Après avoir raccordé le câble, placez le cache-câble sur le câble connecté.
Lors de la connexion du câble, confirmez le numéro de la borne des unités
Remarque
intérieures et extérieures. Si le câblage est incorrect, le fonctionnement
sera incorrect et entraînera des dommages.
Unité intérieure
Câblage de contrôle
Câblage d'alimentation
HSU09VHG(DB)-W
HSU12VHG(DB)-W
Câble d'alimentation
Unité intérieure
Câblage de contrôle
HSU18VHG(DB)-W
HSU24VHG(DB)-W
Câble d'alimentation
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un
de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion est
H05RN-F ou H07RN-F.
2. Si le fusible de la carte PC a fondu, changez-le avec le type T.3.15A/250VAC (unité
intérieure), T.25A/250VAC (unité extérieure).
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipo-
laire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.
Unité extérieure
4 fils 18 AWG
2
(4G0.75mm )
2 fils avec terre, 16 AWG
(4G0.75 mm )
Unité extérieure
4 fils 18 AWG
2
(4G0.75mm )
{
Câblage d'alimentation
2 fils avec terre, 12 AWG
(4G0.75 mm )
Unité extérieure
Installation de l'unité extérieure
Effectuez l'installation selon le schéma d'installation des unités intérieures et extérieures
Raccords de tuyauterie
Lorsque vous cintrez un tuyau, prenez soin de ne pas écraser le tuyau. Le rayon de
cintrage doit être entre 30
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
Le tuyau de raccordement est réservé à R410A.
Ecrou d'éva-
Demi-raccord
sement
Clé
Clé dynamométrique
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent pas
dans le tuyau.
La longueur standard du tuyau est de 5 m(196 7/8). Au delà de 7
12k /10m(393 6/8) pour 18k/24k,
rallonger le tuyau, le réfrigérant doit être chargé selon 20 g/m
09k/12k/18k / 50g/m(0.045 oz/inch) pour 24k.
être exécuté par un professionnel de la climatisation. Avant d'ajouter du réfrigérant,
purgez l'air des tuyaux de réfrigération et de l'unité intérieure avec pompe à vide.
Chargez ensuite le réfrigérant supplémentaire.
AVERTISSEMENT
B
Unité extérieure
Unité extérieure
B
A
2
Raccordement
● Procédez selon la même méthode que pour l'unité intérieure. Desserrez les vis sur
le bornier et insérez totalement les fiches dans le bornier puis resserrez les vis.
● Si le câblage est incorrect, le fonctionnement sera incorrect et le contrôleur risque
de subir des dommages.
● Fixez le câble avec un serre-câble.
Fixation d'un drain coudé
● Si vous utilisez un drain coudé, procédez à la fixation se-
lon l'illustration. (Remarque : (uniquement pour la pompe
2
thermique)
Méthode de purge: avec une pompe à vide:
1. Enlevez le capuchon de l'orifice d'entretien de la vanne à 3 voies, le capuchon
du robinet de la vanne à 2 voies et à 3 voies. Connectez ensuite l'orifice d'entre-
tien dans la projection du tuyau de charge (bas) pour le collecteur à manomètre.
Connectez ensuite la projection du tuyau de charge (centre) pour le collecteur à
manomètre dans la pompe à vide.
(1 1/6)
et 40
(1 4/7)
mm ou plus long.
Le serrage forcé sans prêter attention au centrage peut
endommager les filets et entraîner des fuites de gaz.
Diamètre du tuyau (Ø)
Côté liquide 6,35 mm (1/4 po)
Côté liquide/gaz 9,52 mm (3/8 po)
Gaz 12,7mm (1/2")
Gaz 15,88mm (5/8")
l'unité ne fonctionnera pas correctement. S'il faut
(0.018 oz/inch) pour
Toutefois, la charge de réfrigérant doit
Unité extérieure
Unité intérieure
B
A
A
Hauteur max: Amax
= 32ft / 10m (09k / 12k)
= 50ft / 15m (18k / 24k)
Si la hauteur A dépasse les
Piège dl'huile
15ft /
5m, installez un piège à
huile tous les 5 à 7 m
Longueur max: Bmax
Unité intérieure
= 50ft / 15m (09k / 12k)
= 80ft / 25m (18k / 24k)
Couple de serrage
18N.m/13.3Ft.lbs
42 N.m/30.1Ft.lbs
55N.m/40.6Ft.lbs
60 N.m/44.3Ft.lbs
m(275 5/8) pour 09k/
Unité intérieure
11
