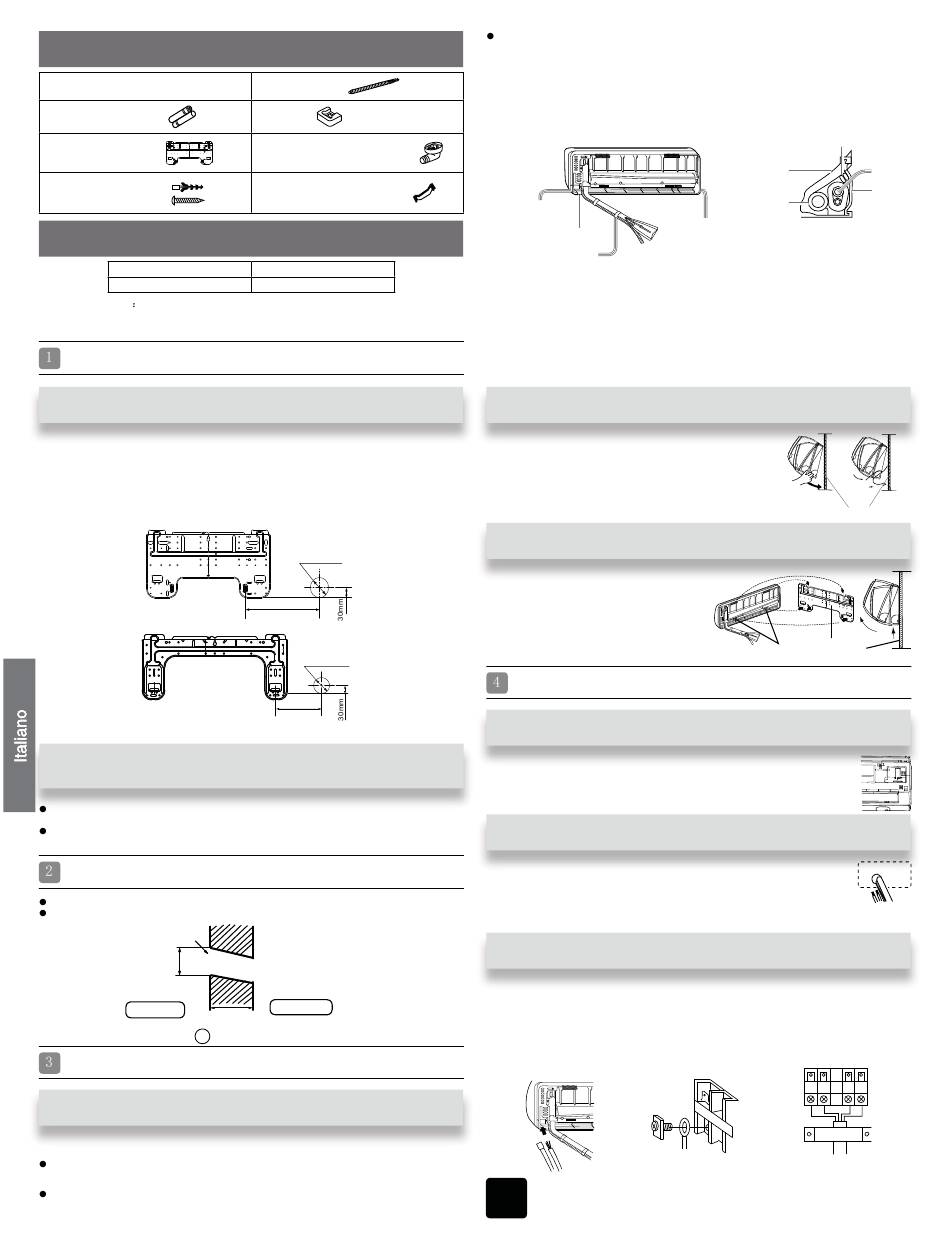

Unità Interna; Parti Accessorie - Haier HSU- 09HA103/R2 Installation Manual

Parti accessorie

Telecomando (1)
Batteria a secco R-03 (2)
Piastra di montaggio (1)
Coperchio di plastica (4)
Viti Ø4X25 (4)
Selezione dei tubi
Tubo per liquidi (Ø)
Tubo per gas (Ø)
NOTA Lo spessore del tubo deve essere di almeno 0.8mm.
Unità interna
Regolazione della piastra di montaggio e collocazione del foro su parete
Prima installazione della piastra di montaggio
1. Eseguire, in base ai pilastri o architravi nelle vicinanze, un appropriato livellamento
della piastra da fissare alla parete, poi bloccare temporaneamente la piastra usando
un chiodo d'acciaio.
2 Controllare di nuovo che il livellamento della piastra sia appropriato attaccando un
filo a piombo alla parte centrale superiore della piastra, poi fissarla in sicurezza
usando il chiodo d'acciaio.
3 Trovare la posizione del foro su parete A usando un metro
Installazione della piastra di montaggio su barra laterale
ed architrave
Fissare una barra di montaggio, venduta separatamente, alla barra laterale ed all'
architrave e poi fissare la piastra alla barra di montaggio.
Fare riferimento alla sezione precedente "Prima installazione della piastra di mon-
taggio" per la posizione de foro.
Perforamento del muro ed installazione del coperchio foro tubatura
Fare un buco di 60 mm di diametro, leggermente inclinato verso la parete esterna.
Installare il coperchio foro tubatura e sigillarlo con stucco dopo l'installazione
Buco della parete
Ø 60mm
Lato interno
Spessore della parete
(Sezione del foro su parete) G
Installazione dell'unità interna
Schema della tubatura
[Tubatura posteriore]
Passare le tubature e lo scarico, poi fissarli con nastro adesivo
[Tubatura sinistra • sinistra posteriore]
Se la tubatura è a sinistra, tagliare con una pinza, il coperchio della tuba tubatura
sinistra.
10
Tubo di scarico (1)
Cuscino (4)
Giunto a gomito dello scarico (1)
Piastra di supporto tubature (1)
6,35mm (1/4")
9,52mm (3/8")
B= 60mm Ø
A=145mm
B= 60mm Ø
A=145mm
Lato esterno
Tubo del foro tubatura
Se la tubatura è posteriore sinistra, piegare i tubi seguendo la direzione delle tuba-
ture verso il contrassegno del foro per la tubatura sinistra posteriore che è stampi-
gliato sui materiali d'isolamento termico.
1. Inserire il tubo di scarico nella scanalatura dei materiali d'isolamento dell'unità inter-
na.
2. Inserire il cavo elettrico interno/esterno dal retro dell'unità interna ed estrarlo dal lato
frontale, poi collegarli.
3. Coprire la superficie svasata dell'attacco con olio refrigerante e collegare i tubi.
Coprire bene la parte di collegamento con materiale d'isolamento ed assicurarsi di
fissare con nastro adesivo
Coperchio per
tubatura destra
Coperchio per tubatura
inferiore
Coperchio per tubatura
sinistra
● Cavo elettrico interno/esterno e tubo di scarico devono essere uniti alla tubatura
refrigerante usando nastro protettivo.
[Tubature con altre direzioni]
● Tagliare, con le tenaglie, il coperchio per la tubazione in base alla direzione della
stessa e piegarla in base alla posizione del foro sulla parete. Quando si piega,
prestare attenzione e non spaccare i tubi.
● Connettere prima il cavo elettrico interno/esterno, quindi estrarre la parte connessa
all'isolante termico della parte di connessione speciale.
Fissaggio del corpo dell'unità interna
● Appendere in sicurezza il corpo dell'unità alle tacche
superiori della piastra di montaggio. Spostare il corpo
da un lato all'altro per verificare che sia fissato in sicu-
rezza.
● Per fissare il corpo alla piastra di montaggio, tenere il
corpo inclinato sulla parte inferiore e poi appoggiarlo
perpendicolarmente.
Scaricamento del corpo dell'unità da interno
● Quando si smonta l'unità interna, usare le
mani per sollevare il corpo, poi sollevare
leggermente la parte inferiore del corpo
su un lato ed infine sollevare l'unità fin-
ché si stacca dalla piastra di montaggio.
Collegamento del cavo elettrico interno/esterno
Rimozione della copertura dei cavi
● Rimuovere la copertura terminali nell'angolo in basso a destra dell'
unità interna, poi estrarre la copertura dei cavi rimuovendo le viti.
Collegamento del cavo dopo avere installato l'unità interna
1. Inserire dall'esterno il cavo della stanza nella sinistra del foro su pare-
te, nel quale è già stato installato il tubo.
2. Estrarre il cavo sulla parte frontale e collegarlo facendo un anello.
Collegamento del cavo prima di avere installato l'unità interna
● Inserire il cavo dal lato posteriore dell'unità e poi estrarlo sul lato frontale.
● Allentare le viti ed inserire completamente le estremità del cavo nel blocco terminali, poi strin-
gere le viti.
● Tirare leggermente il cavo per accertarsi che i cavi siano stati inseriti e fissati in modo appro-
priato.
● Dopo avere collegato i cavi, non dimenticare mai di stringere i cavi collegati con la copertura
dei cavi.
Quando si collegano i cavi, controllare con attenzione i numeri di terminale
Nota
dell'unità interna ed esterna. Se il cablaggio non è corretto, non sarà possi-
bile eseguire in modo appropriato le operazioni e si provocheranno danni.
Cavo elettrico interno/esterno
Materiale termica-
mente isolante
Tubo di scarico
Fissare con nastro
adesivo
piastra di montaggio
piastra di mon-
graffa
taggio
Tubazione
Piastra di
supporto della
tubazione
