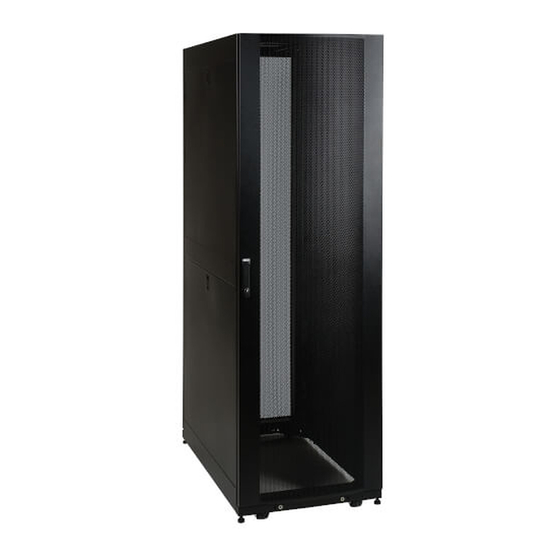

Owner's Manual
SmartRack
Enclosures
®
2
3
4
5
5
5
6
7
7
8
8
8
10
10
11
12
12
13
14
16
16
PRODUCT REGISTRATION
Register your product today for a
chance to win an ISOBAR
®
protector in our monthly drawing!
Tripplite.Eaton.com/warranty
Series Numbers:
AG-039A
AGAC7006
AGAC7761
AG-0324
AG-00BE
AG-0325
AGAC7454
AG-0534
AG-0535
AG-0536
AG-076F
surge
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE SmartRack AG-039A and is the answer not in the manual?

Questions and answers

Related Manuals for Eaton TRIPP LITE SmartRack AG-039A

Summary of Contents for Eaton TRIPP LITE SmartRack AG-039A

  • Page 1: Table Of Contents

    Equipment Installation Installing or Removing Cage Nuts Specifications Storage and Service Warranty and Product Registration Español 17 Français 33 PRODUCT REGISTRATION Register your product today for a chance to win an ISOBAR surge ® protector in our monthly drawing! Tripplite.Eaton.com/warranty...

  • Page 2: Important Safety Instructions

    • Do not re-ship the enclosure with additional equipment unless the enclosure was shipped with a special shock pallet (“SP1” models only). The combined weight of the enclosure and installed equipment must not exceed the load capacity of the pallet. Eaton is not responsible for any damage that occurs during re-shipment.

  • Page 3: Overview

    Overview SmartRack Enclosures accommodate all standard 19-inch rackmount equipment, regardless of vendor, and ship fully assembled for quick and easy deployment. They feature adaptable, heavy-duty cabinets in 24U, 42U, 45U, 47U and 48U heights, with or without side panels. Several models are available with an integrated shock pallet that allows resellers, integrators and enterprise customers to pre-configure equipment and re-ship the enclosures to the final installation site.

  • Page 4: Feature Identification

    Feature Identification Model SR42UB is shown. The other models have similar features, with the differences noted. Roof Panel Locking Split Rear Doors Locking Side Panels (24U enclosures use 2 side panels instead of 4. Side panels are not included with “EXP” models.) Cable Management Rails Casters and Levelers...

  • Page 5: Enclosure Installation

    Remove the heavy plastic bag surrounding the enclosure. Examine the enclosure for any damage or loose parts. Confirm that all parts are present. If anything is missing or damaged, contact Eaton for assistance. Do not attempt to use the enclosure if it has been damaged.

  • Page 6: Placement

    Enclosure Installation Unpacking (continued) Use the key to open the enclosure's doors and locate the 2 shipping brackets that attach the enclosure to the shipping pallet. The brackets are located inside the enclosure. Note: The keys are attached to the front of the enclosure. Use a 13 mm open-end wrench to remove the shipping brackets.

  • Page 7: Leveling

    Enclosure Installation Leveling WARNING: Level the enclosure before attempting to install equipment. The casters are not designed to provide long-term support for the enclosure. Use the levelers to provide long-term support. Install the enclosure in a structurally sound area with a level floor that is able to bear the weight of the enclosure, all equipment that will be installed in the enclosure and any other enclosures and/or equipment that will be installed nearby.

  • Page 8: Enclosure Configuration

    Enclosure Installation Adding or Removing Front and Rear Doors WARNING: Do not attempt to add or remove doors without assistance. Removing Door Disconnect the door's ground wire. Open the door until it is perpendicular (90 degrees) to the front of the enclosure. 90°...
  • Page 9 Enclosure Installation Reversing Front Door (continued) Remove the screw and washer from the rear of the door handle and remove the latching mechanism. Rotate the latch washer counter-clockwise 90 degrees and reverse the latch so it points in the opposite direction, then use the screw and washer to re-attach the latch to the rear of the door handle.

  • Page 10: Adding Or Removing Roof Panel

    Adding or Removing Roof Panel WARNING: Do not attempt to use the roof panel for weight-bearing purposes other than those explicitly described and approved by Eaton. Do not attempt to add or remove the roof panel without assistance. Removing Roof Panel Pull the 2 pins near the rear of the roof panel.

  • Page 11: Adjusting Mounting Rails And Cable Management Rails

    Enclosure Installation Lift the panel away from the brace that supports it. To Reinstall Side Panel, Reverse Steps 1-3 Adjusting Mounting Rails and Cable Management Rails WARNING: Do not attempt to adjust rails without assistance. Do not attempt to adjust rails while equipment is installed in the enclosure.

  • Page 12: Combining (Baying) Enclosures

    Enclosure Configuration Combining (Baying) Enclosures WARNING: Combining enclosures is not a substitute for stabilizing the enclosures. Each enclosure in a bay of combined enclosures requires the same stabilizing measures as a standalone enclosure. Arrange the enclosures in the correct position for baying. Each enclosure includes 4 baying brackets that correspond to baying connection points on the adjoining enclosure.

  • Page 13: Installing Or Removing Cage Nuts

    Equipment Installation Installing or Removing Cage Nuts WARNING: The flanges of the cage nuts should engage the sides of the square opening in the rail, not the top and bottom. Follow the instructions in your equipment documentation to ensure proper installation of your equipment. Installing Cage Nuts Locate the numbered square openings in the mounting rails where you plan to install your equipment.

  • Page 14: Specifications

    Specifications Load Capacity* Unit Dimensions Shipping Dimensions Model Static Rolling Height Width Depth Weight Height Width Depth Weight SR24UB 3000 lb. 2250 lb. 47.25 in. 23.63 in. 43 in. 190 lb. 51.4 in. 26 in. 45 in. 232 lb. (1363 kg) (1022 kg) (1200 mm) (600 mm)
  • Page 15 Specifications Load Capacity* Unit Dimensions Shipping Dimensions Model Static Rolling Height Width Depth Weight Height Width Depth Weight SR48UBDPEX- 3000 lb. 2250 lb. 89 in. 23.63 in. 47.3 in. 170 lb. 95 in. 26 in. 50.72 in. 260 lb. (1363 kg) (1022 kg) (2261 mm) (600 mm)

  • Page 16: Storage And Service

    Product Registration Visit Tripplite.Eaton.com/warranty today to register your new product. You’ll be automatically entered into a drawing for a chance to win a FREE Eaton Tripp Lite series product!* * No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.

  • Page 17: Español

    Manual del Propietario Números de Serie: Estantes SmartRack ® AG-039A AGAC7006 AGAC7761 AG-0324 AG-00BE AG-0325 AGAC7454 AG-0534 AG-0535 AG-0536 AG-076F Instrucciones de Seguridad Importantes Descripción Identificación de Características Instalación del Estante Preparación Desempaque Colocación Nivelación Conexión a Tierra Configuración del Estante Añadiendo o Removiendo las Puertas del Frente y Traseras Invirtiendo la Puerta Frontal Añadiendo o Removiendo el Panel Superior/Techo...

  • Page 18: Instrucciones De Seguridad Importantes

    • No envíe el estante con equipo adicional al menos que el estante haya sido enviado con un shock pallet especial [Tarima de uso pesado] (Modelos “SP1” únicamente). El peso combinado del estante y el equipo instalado no debe exceder la capacidad de la tarima. Eaton no es responsable de ningún daño que ocurra durante el reenvío.

  • Page 19: Descripción

    Descripción Los estantes SmartRack aceptan todos los equipos para montaje en bastidor estándar de 19 pulgadas, sin importa el proveedor y se entrega completamente ensamblado para una instalación rápida y fácil. Cuentan con gabinetes adaptables de uso pesado en alturas de 24U, 42U, 45U, 47U y 48U, con o sin paneles laterales.

  • Page 20: Identificación De Características

    Identificación de Características Se muestra el modelo SR42UB. Los otros modelos cuentan con características similares con las diferencias indicadas. Panel Superior/Techo Puertas Traseras de Dos Hojas con Cerradura Paneles laterales con Cerradura (Los estantes 24U usan 2 paneles laterales en lugar de 4. No se incluyen paneles laterales con los modelos “EXP”.) Rieles para el Manejo de Cables Ruedas y Niveladores/Puntales...

  • Page 21: Instalación Del Estante

    Remueva la bolsa de plástico de uso pesado que cubre el estante. Examine el estante buscando cualquier daño o partes sueltas. Confirme que están todas las partes y piezas. Si cualquier parte está dañada o falta, comuníquese con Eaton por ayuda. No trate de usar el estante si éste está dañado.

  • Page 22: Colocación

    Instalación del Estante Desempaque (continuación) Use la llave para abrir las puertas del estante y localice dos soportes de embarque fijan el estante a la tarima de embarque. Los soportes están localizados en el interior del estante. Nota: Las llaves están pegadas al frente del estante. Use una llave de tuercas de boca abierta de 13 mm para quitar los soportes de embarque.

  • Page 23: Nivelación

    Instalación del Estante Nivelación ADVERTENCIA: Nivele el estante antes de intentar instalar el equipo. Las ruedas no están diseñadas para dar soporte por largo tiempo al estante. Use los niveladores/puntales para dar soporte por largo tiempo. Instale el estante en un área estructuralmente sólida con un piso nivelado que sea capaz de resistir el peso del estante, a todo el equipo que vaya a ser instalado en el estante y cualquier otro estante y/o equipo que vaya ser instalado cerca.

  • Page 24: Configuración Del Estante

    Configuración del Estante Añadiendo o Removiendo las Puertas del Frente y Traseras ADVERTENCIA: No intente añadir o remover las puertas sin ayuda. Removiendo la Puerta Desconecte el cable de conexión a tierra de la puerta. Abra la puerta hasta que este perpendicular (90 grados) al frente del estante. 90°...
  • Page 25 Configuración del Estante Invirtiendo la Puerta Frontal (continuación) Remueva el tornillo y la arandela de atrás de la manija de la puerta y remueva el mecanismo de cierre. Gire el pestillo en contra del sentido de las manecillas del reloj 90 grados e invierta el pestillo de modo que apunte a la dirección contraria, a continuación use el tornillo y la arandela par volver a fijar el pestillo a la parte posterior de la manija de al puerta.

  • Page 26: Añadiendo O Removiendo El Panel Superior/Techo

    Configuración del Estante Añadiendo o Removiendo el Panel Superior/Techo ADVERTENCIA: No intente usar el panel superior para soportar pesos que no sean los explícitamente descritos y aprobados por Eaton. No intente poner o quitar el panel superior sin asistencia. Removiendo el Panel Superior Jale los 2 pasadores cerca de la parte trasera del panel superior.

  • Page 27: Ajustando Los Rieles De Montaje Y Los Rieles Para

    Configuración del Estante Añadiendo o Removiendo los Paneles Laterales (continuación) Retire el panel de la abrazadera que lo soporta. Para Reinstalar el Panel Lateral, Revierta los Pasos 1 a 3 Ajustando los Rieles de Montaje y los Rieles para el Manejo de los Cables ADVERTENCIA: No intente ajustar los rieles sin asistencia.

  • Page 28: Combinando [Baying] Estantes

    Configuración del Estante Combinando [Baying] Estantes ADVERTENCIA: Combinar estantes no es un sustituto para estabilizar los estantes. Cada estante en una bahía de estantes combinados requiere las mismas medidas de estabilización que un solo estante en forma independiente. Coloque los estantes en la posición correcta para combinarlos [baying]. Cada estante incluye cuatro tirantes que corresponden a los puntos de conexión para combinar [Baying]...

  • Page 29: Instalar O Remover Las Tuercas De Jaula

    Instalación del Equipo Instalar o Remover las Tuercas de Jaula ADVERTENCIA: Las pestañas de las turcas de jaula deben encajar en ambos lados de las aperturas cuadradas en el riel, no arriba y abajo. Siga las instrucciones en la documentación de su equipo para asegurarse de una instalación correcta de su equipo. Instalando las Tuercas de Jaula Localice las aperturas cuadradas numeradas en los rieles de montaje en donde planea instalar su equipo.

  • Page 30: Especificaciones

    Especificaciones Capacidad de Carga* Dimensiones de la Unidad Dimensiones de Embarque Modelo Estático Rodando Alto Ancho Fondo Peso Alto Ancho Fondo Peso SR24UB 3000 lb. 2250 lb. 47.25 pulg. 23.63 pulg. 43 pulg. 190 lb. 51.4 pulg. 26 pulg. 45 pulg. 232 lb.
  • Page 31 Especificaciones Capacidad de Carga* Dimensiones de la Unidad Dimensiones de Embarque Modelo Estático Rodando Alto Ancho Fondo Peso Alto Ancho Fondo Peso SR48UBDPEXPND 3000 lb. 2250 lb. 89 pulg. 23.63 pulg. 47.3 pulg. 170 lb. 95 pulg. 26 pulg. 50.72 pulg. 260 lb.

  • Page 32: Almacenaje Y Servicio

    Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

  • Page 33: Français

    Guide du propriétaire Numéros de série : Armoires de stockage SmartRack ® AG-039A AGAC7006 AGAC7761 AG-0324 AG-00BE AG-0325 AGAC7454 AG-0534 AG-0535 AG-0536 AG-076F Importantes consignes de sécurité Vue d’ensemble Identification des caractéristiques Installation de l’armoire Préparation Déballage Mise en place Mise à...

  • Page 34: Importantes Consignes De Sécurité

    • Ne pas réexpédier l’armoire avec de l’équipement supplémentaire sauf si elle a été expédiée avec une palette antichoc spéciale (Modèle « SP1 » uniquement). Le poids combiné de l’armoire et de l’équipement installé ne doit pas dépasser la capacité de charge de la palette. Eaton n’est pas responsable des dommages ayant lieu durant une réexpédition.

  • Page 35: Vue D'ensemble

    Vue d’ensemble Les armoires de stockage SmartRack peuvent recevoir tous les équipements standard de 19 po pour montage en bâti, quelque soit le fournisseur, et sont expédiées entièrement montées pour une mise en place rapide et facile. Ce sont des armoires compatibles et robustes dans des hauteurs de 24U, 42U, 45U, 47U et 48U, avec ou sans panneaux latéraux.

  • Page 36: Identification Des Caractéristiques

    Identification des caractéristiques Le modèle SR42UB est illustré. Les autres modèles ont des caractéristiques semblables; les différences sont notées. Panneau supérieur Deux portes arrière verrouillables Panneaux latéraux verrouillables (Les armoires de 24U ont 2 panneaux latéraux au lieu de 4. Les panneaux latéraux ne sont pas compris avec les modèles « EXP ».) Profilés pour les chemins de câbles Roulettes et vérins de calage...

  • Page 37: Installation De L'armoire

    Retirer le lourd sac de plastique entourant l’armoire. Examiner l’armoire pour vérifier si elle est endommagée ou s’il manque des pièces. Vérifier la présence de toutes les pièces. Si quoi que ce soit manque ou est endommagé, communiquer avec Eaton pour de l’aide. Ne pas essayer d’utiliser l’armoire si elle a été endommagée.

  • Page 38: Mise En Place

    Installation de l’armoire Déballage (suite) Utiliser la clé pour ouvrir les portes de l’armoire et repérer les deux pattes de fixation retiennent l’armoire à la palette d’expédition. Les pattes de fixation sont à l’intérieur de l’armoire. Remarque : Les clés sont attachées à l’avant de l’armoire. Utiliser la clé...

  • Page 39: Mise À Niveau

    Installation de l’armoire Mise à niveau MISE EN GARDE : Mettre l’armoire à niveau avant d’installer l’équipement. Les roulettes ne sont pas conçues pour servir de support à long terme à l’armoire après l’installation finale. Utiliser les vérins de calage pour servir de support à long terme. Installer l’armoire dans une aire à...

  • Page 40: Configuration De L'armoire

    Configuration de l’armoire Poser ou enlever les portes avant et arrière MISE EN GARDE : Ne pas essayer de poser ou d’enlever les portes sans aide. Enlèvement d’une porte Déconnecter le fil de mise à la terre de la porte. Ouvrir la porte perpendiculairement (90 degrés) à...
  • Page 41 Configuration de l’armoire Inversion de la porte avant (suite) Retirer la vis et la rondelle de l’arrière de la poignée et retirer le mécanisme de verrouillage. Faire pivoter la rondelle du loquet à 90 degrés dans le sens antihoraire et inverser le loquet pour qu’il pointe dans la direction opposée;...

  • Page 42: Pose Et Enlèvement Du Panneau Supérieur

    MISE EN GARDE : Ne pas essayer d’utiliser le panneau supérieur à des fins de support de poids autre que ceux explicitement décrits et approuvés par Eaton. Ne pas essayer de poser ou d’enlever le panneau supérieur sans aide. Enlèvement du panneau supérieur Tirer sur les 2 goupilles près de l’arrière du panneau supérieur.

  • Page 43: Ajustement Des Profilés De Montage Et Des Profilés

    Configuration de l’armoire Pose et enlèvement des panneaux latéraux (suite) Soulever le panneau hors de l’entretoise qui le supporte. Pour reposer le panneau latéral, inverser les étapes 1 à 3 Ajustement des profilés de montage et des profilés pour les chemins de câbles MISE EN GARDE : Ne pas essayer d’ajuster les profilés sans aide.

  • Page 44: Combinaison (Assemblage En Baie)

    Configuration de l’armoire Combinaison (Assemblage en baie) d’armoires de stockage MISE EN GARDE : La combinaison d’armoires n’est pas un substitut à leur stabilisation. Chaque armoire dans une baie d’armoires combinées exige les mêmes mesures de stabilisation qu’une armoire autonome. Disposer les armoires dans la bonne position pour l’assemblage en baie.

  • Page 45: Installation Ou Enlèvement Des Écrous À Cage

    Installation de l’équipement Installation ou enlèvement des écrous à cage MISE EN GARDE : Les brides des écrous à cage doivent s’encastrer dans les côtés de l’ouverture carrée dans le rail, pas au sommet ni à la base. Suivre les instructions de la documentation de votre équipement pour garantir sa bonne installation. Installation des écrous à...

  • Page 46: Caractéristiques Techniques

    Caractéristiques techniques Capacité de charge* Dimensions de l’appareil Dimensions à l’expédition Modèle Statique Sur roue Hauteur Largeur Profondeur Poids Hauteur Largeur Profondeur Poids SR24UB 3000 lb. 2250 lb. 47.25 po 23.63 po 43 po 190 lb. 51.4 po 26 po 45 po 232 lb.
  • Page 47 Caractéristiques techniques Capacité de charge* Dimensions de l’appareil Dimensions à l’expédition Modèle Statique Sur roue Hauteur Largeur Profondeur Poids Hauteur Largeur Profondeur Poids SR48UBDPEX- 3000 lb. 2250 lb. 89 po 23.63 po 47.3 po 170 lb. 95 po 26 po 50.72 po 260 lb.

  • Page 48: Entreposage Et Entretien

    Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Eaton ou à un centre de service autorisé est exclu de la garanti. Les produits expédiés à Eaton ou à un centre de service autorisé...
