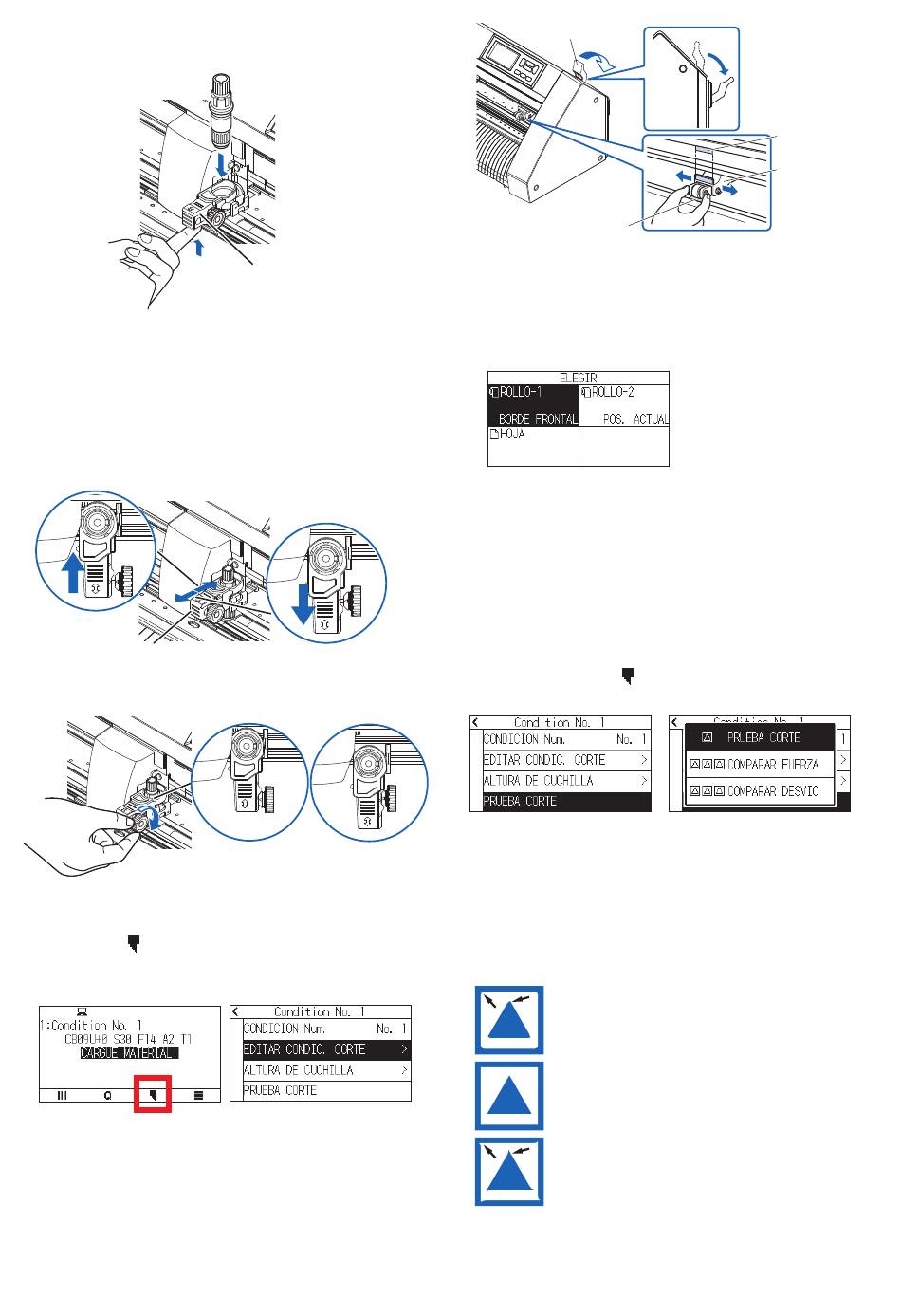

GRAPHTEC CE8000 Series Setup Manual page 7

2. Mientras empuja hacia arriba el soporte para sujetar la
herramienta, coloque la herramienta en el portaherramien-
tas.
3. Mueva el abrazadera de herramienta.
<Cuando se usa con medio corte y bolígrafo>
Muévete usando la marca del triángulo hacia adelante como
guía. (Fig. 1)
<Cuando se utiliza el corte (corte de perforación)>
Muévete usando la marca del triángulo en la parte posterior
como guía. (Fig. 2)
Fig. 1
Abrazadera de herramientas
4. Apriete el tornillo del portaherramientas.
Ajuste de las condiciones de corte
Pulse la icono " " y ajuste las condiciones de corte.
Si desea más información sobre los distintos elementos de
ajuste, consulte el "Manual de instrucciones".
Alinear el rodillo de presión
Baje la palanca de ajuste del material para levantar los
rodillos de presión.
Ajuste las posiciones del rodillo de presión izquierda y
derecha de acuerdo a la anchura del material.
Use la posición de referencia del rodillo para colocar los
rodillos de presión en ambos extremos del material y el rodillo
de presión derecho en el rodillo de arrastre más a la derecha.
Abrazadera de herramientas
Fig. 2
Palanca del material
Rodillo de presión
Selección de material
Cargue el material, levante la palanca de ajuste del material
para bajar los rodillos de empuje.
Seleccione la condición del medio según el medio cargado.
Una vez detectado el medio, se muestra la pantalla de inicio.
ROLLO-1 BORDE FRONTAL:
Se detecta el ancho del material y el borde de entrada.
ROLLO-2 POS. ACTUAL:
Solo se detecta el ancho del material.
HOJA:
Se detecta el ancho del material, el borde de entrada y el
borde de salida de la hoja.
Cortar un patrón de prueba
Haga clic en el icono " " y luego seleccione "PRUEBA
CORTE" en el menú "PRUEBA CORTE".
Compruebe el resultado del corte de prueba y ajuste la
VELOCIDAD, FUERZA y ACELERACIÓN en el valor óptimo.
Al usar una hoja de corte general, ajuste a un valor que
cause un ligero rasguño en la hoja de soporte.
Verifique las esquinas de los triángulos y rectángulos y ajuste el
desplazamiento para asegurarse de que estén bien cortados.
Cómo comprobar el offset
Las esquinas son redondeadas:
Valor de ajuste insuficiente.
Aumente el valor de offset.
La esquina está cortada limpiamente:
Valor óptimo de offset.
La esquina sobresale como el bigote:
Demasiado valor de ajuste.
Reduzca el valor de offset.
Después de verificarlos o ajustarlos, la configuración se habrá
completado.
Entonces el plotter de corte estará listo para cortar.
Posición de referencia
del rodillo de presión
Rodillo de arrastre
