USA office: Fontana
AUS office: Truganina
GBR office: FDS Corporation Limited,Unit 4, Blackacre Road, Great Blakenham,Ipswich, Ip6 0FL,United Kingdom
If you're having difficulty, our friendly
customer team is always here to help.
FRA office: Saint Vigor d'Ymonville
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
USA:cs.us@costway.com
AUS:cs.au@costway.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
GBR:cs.uk@costway.com
FRA:cs.f r @costway.com

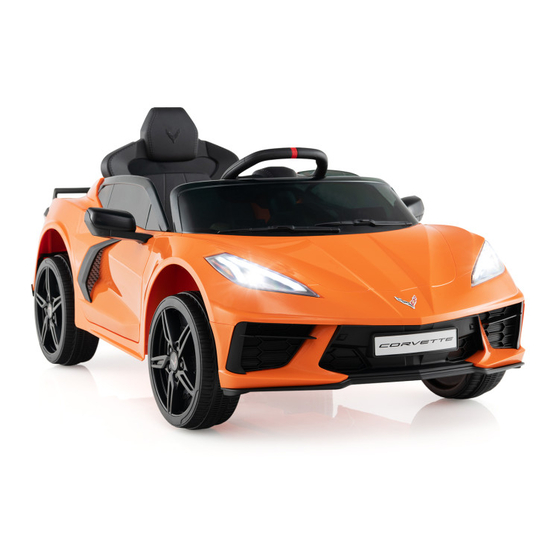

Kids Ride On Car
Voiture Électrique pour Enfants
TQ10243
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Costway TQ10243
Summary of Contents for Costway TQ10243
- Page 1 GBR office: FDS Corporation Limited,Unit 4, Blackacre Road, Great Blakenham,Ipswich, Ip6 0FL,United Kingdom THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. USA:cs.us@costway.com If you're having difficulty, our friendly AUS:cs.au@costway.com PLEASE READ AND KEEP FOR FUTURE REFERENCE. GBR:cs.uk@costway.com customer team is always here to help. FRA:cs.f r @costway.com...
-
Page 2: Before You Start
Before You Start Avant de Commencer Please read all instructions carefully and keep it for future reference. Veuillez lire attentivement toutes les instructions et les conserver pour la référence ultérieure. Warnings Avertissements Attention! Use it with protective equipment. Attention ! Utilisez ce produit avec un équipement de protection. Attention! Do not use it in the traffic. - Page 3 Suitable age: 3+ years Load Capacity: Under 30kg (66lbs) Speed: 2.5-4km/h (1.6-2.5mph) Material: Charger: Input: Shown on the charger Output: DC12V Current: DC 0.5A Battery: DC 12V4.5AH *1 Size of car: 1055*640*485mm (41.5”x25”x19”) Carton size: 1090*560*300mm (43”x22”x12”) Optimum Temperature: Below 40°C (104℉)Avoid using under burning sun Charging time: 8-12 hours, at most 20 hours Fuse:...
-
Page 4: Parts List
Parts List Driving wheel PART NO. PART NAME PICTURE Qty. Vehicle body Wheel Windshield Steering wheel Seat A pair Car window Left & right pair Trim Seat B Left & right Placed in M10 washer the rear and front axle Gear box Placed in M8 Nut... -
Page 5: Parts Diagram
Parts Diagram Wheel hub Vehicle body *1 Windshield *1 Seat A *1 Seat B *1 Rear view mirror pair Gear box *2 Driving wheel *2 Left & right Wheel *2 Steering wheel *1 Car window *2 Trim *2 M4x10 Screw M10 Washer *6 M8 Nut *4 Wheel hub *4... -
Page 6: Assembly Steps
2.Install the front wheel. Assembly Steps • Remove the nut and washer on the front axle. • As shown in the picture, fix the washer, wheel, washer and nut onto the • Your new vehicle requires adult assembly. Please set aside at least 40 axle in proper order. - Page 7 4.Install the car window. 6.Install the trim. • Open the door. Trim • As shown in the picture, press Car window the trim downward to fix it. • Fix another trim on the other side. M4X10 Screw 7.Install the seat. •...
-
Page 8: Rules For Safe Riding
9.Install the rear view mirror. Must confirm before using that following work which is already finished: • As shown in the picture, push the • Important! Before using the vehicle for first time, the battery needs to be two rear view mirrors according to the direction of the arrow and charged for 8 to 12 hours, no more than 20 hours. - Page 9 • In order to avoid accidents, please ensure the vehicle is safe before riding. (7)How to use the remote controller: • Do not let any child touch the wheels or be near them when the car is moving. • This vehicle has adjustable play seat belts, please instruct children how to tie the safety belt before using to guarantee the security.
-
Page 10: Charging Your Vehicle
( 8 ) How to use the Sound System & Battery Indicator Charging Your Vehicle ONLY AN ADULT CAN CHARGE AND RECHARGE THE BATTERY! • Non-rechargeable batteries are not to be recharged. • Do not mix old and new batteries. •... -
Page 11: Troubleshooting Guide
•The charging input socket is BELOW THE SEAT. Charging Your Vehicle •The POWER SWITCH must be turned in OFF position when charging. •Before the first use, you should charge the battery for 8-12 hours. Do not WARNING! recharge the battery for more than 20 hours to avoid overheating the charger. •When the vehicle begins to run slowly, recharge the battery. - Page 12 POSSIBLE CAUSE: Thermal fuse has tripped. ■PROBLEM: The battery will not recharge. The vehicle is equipped with a self-resetting fuse. When the vehicle is POSSIBLE CAUSE: Battery connector or adapter connector is loose. overloaded or operated incorrectly; the self-resetting fuse will be cut off for Make sure the battery connector and adapter connector are firmly plugged 5-20seconds before becoming operational again.
-
Page 13: Maintaining Your Vehicle
Maintaining Your Vehicle Disposal Of Battery •It is parents' responsibility to check main parts of the toy before using, Must ●Your sealed lead-acid battery must be recycled or disposed of in an regularly examine for potential hazard, such as the battery, charge, cable or environmentally sound manner. -
Page 14: Manuel Du Propriétaire
Âge approprié: 3+ Ans+ Capacité de charge：charge : Moins de 30 kg kg(66lbs) Vitesse: 2,5-4km/h (1.6-2.5mph) Matériau: Chargeur: Entrée : Montrée sur le chargeur Sortie : DC12V Courant : DC 0.5A Batterie: DC 12V4.5AH *1 Dimensions de la voiture: 1055*640*485mm (41.5”x25”x19”) Dimensions du carton: 1090*560*300mm (43”x22”x12”) Température optimale:... -
Page 15: Liste Des Pièces
Liste des Pièces Volant de direction NUMÉRO NOM DE PIÈCE IMAGE Qté. DE PIÈCE Corps du véhicule Roue Pare-brise Volant de conduite 1 paire Siège A Fenêtre de la voiture Gauche & droite 1 paire Garniture Siège B Gauche & droite Placé... -
Page 16: Diagramme Des Pièces
Diagramme des Pièces Moyeu de roue Vehicle body *1 Windshield *1 Seat A *1 Seat B *1 1 paire Rétroviseur Gear box *2 Driving wheel *2 Gauche & droite Wheel*2 Steering wheel *1 Car window *2 Trim *2 Vis M4x10 M10 Washer *6 M8 Nut *4 Wheel hub *4... -
Page 17: Étapes D'assemblage
2.Installez la roue avant Étapes d'assemblage • Retirez l'écrou et la rondelle de l'essieu avant. • Comme indiqué sur l'image, fixez la rondelle, la roue, la rondelle et l'écrou • Votre nouveau véhicule doit être assemblé par un adulte. Prévoyez au sur l'essieu dans l'ordre approprié. - Page 18 4.Installez la fenêtre de la voiture 6. Installez la garniture • Ouvrez la porte. Garniture • Comme indiqué sur la photo, Fenêtre de voiture appuyez sur la garniture vers le bas pour la fixer. • Fixez une autre garniture de l'autre côté.
- Page 19 9. Installez le rétroviseur Il faut confirmer avant l'utilisation que le travail suivant est déjà terminé: • • Comme indiqué sur l'image, • • Important! Avant d'utiliser le véhicule pour la première fois, la batterie pousser les deux rétroviseurs doit être chargée pendant 8 à 12 heures, pas plus de 20 heures. Seul un dans le sens de la flèche et adulte peut charger ou recharger la batterie.
- Page 20 • Ne laissez pas un enfant toucher les roues ou s'en approcher lorsque le (7)Comment utiliser la télécommande: véhicule est en mouvement. • Ce véhicule est équipé de ceintures de sécurité réglables, veuillez apprendre aux enfants à attacher la ceinture de sécurité avant de l'utiliser Marche avant Vitesse Frein...
-
Page 21: Chargement Du Véhicule
( 8 ) Comment utiliser le système sonore et l'indicateur de batterie Chargement du Véhicule UN ADULTE UNIQUEMENT PEUT CHARGER ET RECHARGER LA BATTERIE ! • Les piles non rechargeables ne doivent pas être rechargées. • Ne pas mélanger des piles usagées et des piles neuves. •... -
Page 22: Guide De Dépannage
• La prise de chargement se trouve SOUS LE SIÈGE. Chargement de votre véhicule • L'interrupteur d'alimentation doit être en position d'arrêt lors du chargement. • Avant la première utilisation, vous devez charger la batterie pendant 8 à 12 heures. Ne rechargez pas la batterie pendant plus de 20 heures afin d'éviter AVERTISSEMENT ! une surchauffe du chargeur. - Page 23 CAUSE POSSIBLE : Le fusible thermique s'est déclenché. ■ PROBLÈME : La batterie ne se recharge pas. Le véhicule est équipé d'un fusible à réarmement automatique. Lorsque le CAUSE POSSIBLE : Le connecteur de la batterie ou le connecteur de l'adaptateur est desserré. véhicule est surchargé...
-
Page 24: Élimination De La Batterie
Entretien du Véhicule Élimination de la Batterie • Il est de la responsabilité des parents de vérifier les principales pièces du • Votre batterie plomb-acide scellée doit être recyclée ou éliminée dans le respect de l'environnement. jouet avant de l'utiliser, d'examiner régulièrement les risques potentiels, tels •... - Page 25 Return / Damage Claim Instructions DO NOT discard the box / original packaging. In case a return is required, the item must be returned in original box. Without this your return will not be accepted. Take a photo of the box markings. A photo of the markings (text) on the side of the box is required in case a part is needed for replacement.
