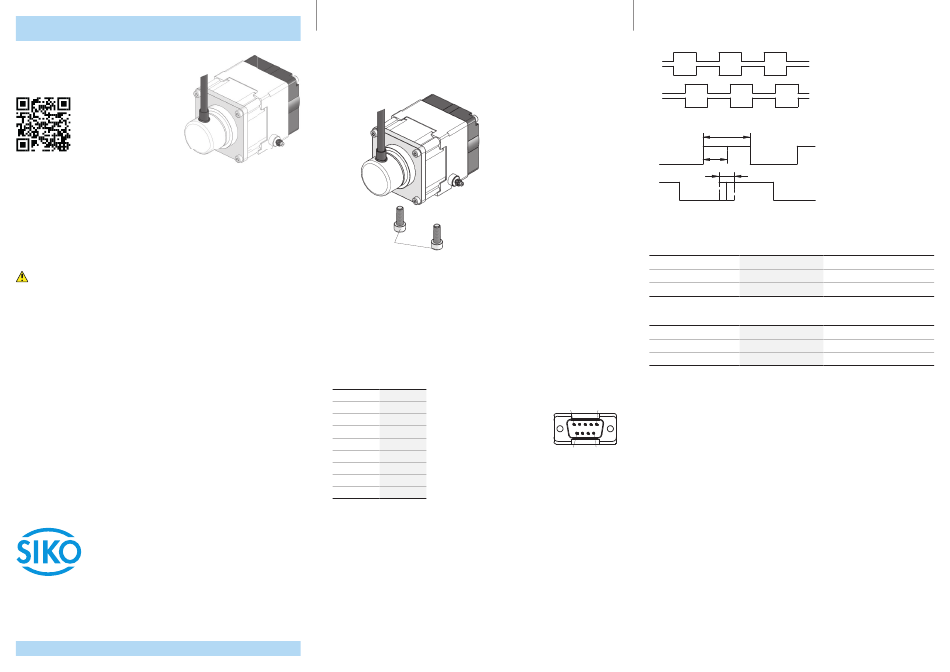

Siko SG21 Quick Start Manual

Kurzanleitung
SG21 - SP01
Seilzuggeber
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/sg21
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Seilzug-
geber richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
SG21 - SP01 · Datum 02.04.2019 · Art. Nr. 89063 · Änd. Stand 86/19
Montage
• Seilzuggeber mit 2x M4 Schrauben (Einschraubtiefe ≤8 mm) über die Gewin-
debohrungen an der Unterseite auf einer ebenen Montagefläche befestigen
(Befestigungsmaße siehe Datenblatt).
• Das Seilabschluss-Stück beziehungsweise das Seil bis an die vorgesehene
Befestigungsstelle ausziehen und befestigen.
Schraube M4 (nicht im
Lieferumfang enthalten)
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Seilzuggeber oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
Anschlussbelegung
Signal Pin
+UB 1
A 2
B 3
nc 4
nc 5
GND 6
/A 7
/B 8
nc 9
Inbetriebnahme
Bitte beachten Sie die Hinweise auf ordnungsgemäßen mechanischen und elek-
trischen Anschluss. Nur dann sind die Voraussetzungen für eine problemlose
Inbetriebnahme und einwandfreien Betrieb gegeben.
Prüfen Sie vor der Inbetriebnahme nochmals auf:
• korrekte Polung der Betriebsspannung.
• korrekten Anschluss der Steckers.
• einwandfreie Montage des Geräts.
Ausgangssignale / Impulsbild
Die Zählrichtung ist A vor B bei Auszug des Seils.
A
/A
B
/B
180°
90°
Signal A
±30°
Signal B
Technische Daten
Elektrische Daten Geber
Betriebsspannung 5 V DC ±10 %
Stromaufnahme ≤100 mA
Augangsschaltung LD (Line Driver RS422)
Umgebungsbedingungen Geber
Umgebungstemperatur -20 ... 85 °C
relative Luftfeuchtigkeit ≤80 %
Schutzart IP54
1 5
6 9
Ansichtseite =
Steckseite
Stiftkontakt
Ergänzung
Ergänzung
Betauung nicht zulässig
