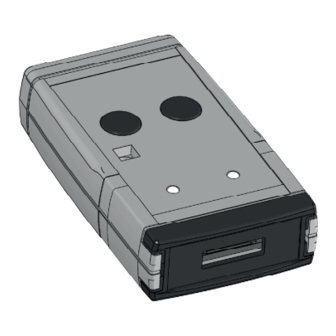

- Page 1 ProTool SGH Programmiersoftware für SGH10, SGH25 und SGH50 Deutsch Originalmontageanleitung Seite 2 Programming software for SGH10, SGH25 und SGH50 English Translation of the Original Installation Instructions page 13 300/18...
-
Page 2: Table Of Contents
ProTool SGH Deutsch Inhaltsverzeichnis 1 Dokumentation 2 Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung 2.2 Kennzeichnung von Gefahren und Hinweisen 2.3 Zielgruppe 2.4 Grundlegende Sicherheitshinweise 3 Installation 3.1 Treiberinstallation 3.2 Programminstallation 3.3 Anschluss 4 Funktionsbeschreibung 4.1 Programmoberfläche und Funktionen 4.2 Grenzwertabgleich : (Nur Ausgang Analog) 4.3 Fehlerbeschreibung 5 Technische Daten ProTool SGH ·... -
Page 3: Dokumentation
• Montageanleitung beschreibt die mechanische und die elektrische Montage mit allen sicherheitsrelevanten Bedingungen und der dazu- gehörigen technischen Vorgaben. Diese Dokumente sind auch unter "http://www.siko-global.com/p/protool-sgh" zu finden. 2 Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Die Programmier-Software ProTool SGH bietet unter Windows 10/98/ NT/2000/XP/Vista/7/8/8.1 die Möglichkeit, den Seilzuggeber SGHXX- schon vor der Montage mit entsprechenden Parametern zu programmie- ren. -
Page 4: Zielgruppe
ProTool SGH Sicherheitshinweise Deutsch Gefährdungen die zu leichten Verletzungen, Sachschäden oder ungeplan- VORSICHT ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun- gen missachten. Wichtige Betriebshinweise die die Bedienung erleichtern oder die bei ACHTUNG Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und somit möglicherweise zu Sachschäden führen können. -
Page 5: Installation
ProTool SGH Installation Deutsch 3 Installation Vor dem Einsatz des ProTool SGH müssen die entsprechend Treiber passend zur verwendeten Windows-Version installiert werden. 3.1 Treiberinstallation Es sind Administrationsrechte für die Treiberinstallation notwendig! ACHTUNG Die Installation der USB-Treiber ist pro Rechner nur einmalig notwendig. Den Link zu den Treibern finden Sie auf unserer Homepage. - Page 6 ProTool SGH Installation Deutsch SGHXX SGHXX (redundant) Computer Computer Abb. 1: Anschluss am Seilzugeber mit KV1H und Programmierkabel Programmierkabel KV1H ProTool SGH USB-Kabel Leiterplattenverbinder 1 Leiterplattenverbinder 2 (redundant) ProTool SGH · Datum 04.09.2018 · Art. Nr. 89757 · Änd. Stand 300/18...
- Page 7 ProTool SGH Installation Deutsch SGHXX SGHXX (redundant) Computer Computer Abb. 2: Anschluss am Seilzugeber mit Flachbandkabel Flachbandkabel ProTool SGH USB-Kabel Leiterplattenverbinder 1 Leiterplattenverbinder 2 (redundant) ProTool SGH · Datum 04.09.2018 · Art. Nr. 89757 · Änd. Stand 300/18...
-
Page 8: Funktionsbeschreibung
ProTool SGH Funktionsbeschreibung Deutsch 4 Funktionsbeschreibung Die Kommunikation zwischen PC und SGHXX ist nur möglich, wenn die ACHTUNG Betriebsspannung des SGHXX von der Software (Button ) eingeschal- tet wurde. Software-Version Nach dem Start ([START]+[Power SGH on] ) der Protokoll-SGH-Software (SW) erscheint in der Kopfzeile die SW-Version (z.B. V1.00). 4.1 Programmoberfläche und Funktionen Reiter "Start"... - Page 9 ProTool SGH Funktionsbeschreibung Deutsch Nr. Beschreibung / Funktion Kommentar Reiter: Wechsel mit Mausklick Statusinformation über die Kommuni- Hier Fehlerfrei kation via USB zwischen PC und Pro- Tool SGH USB-Kommunikation ein- / ausschal- Betriebsspannung (24 V DC) für das SGHXX ein- / ausschalten Nur für werkseitige Verwendung Sprachauswahl Deutsch / Englisch Statusinformation des angeschlos-...
- Page 10 ProTool SGH Funktionsbeschreibung Deutsch Nr. Beschreibung / Funktion Kommentar Reiter: Wechsel mit Mausklick Art des Analogausgangs para- Nicht bei Ausgang CAN metrieren Unteren Grenzwert setzen Nicht bei Ausgang CAN (siehe Kapitel 4.2.) Oberen Grenzwert setzen Nicht bei Ausgang CAN (siehe Kapitel Grenzwertabgleich Grenzwerte zurücksetzen...
-
Page 11: Grenzwertabgleich (Nur Ausgang Analog)
ProTool SGH Funktionsbeschreibung Deutsch 4.2 Grenzwertabgleich (Nur Ausgang Analog) Unteren Grenzwert abgleichen über Programmier-Tool: • Den SGHXX durch herausziehen des Seiles (Zylinders) an die Position bringen, an der der minimale Analogwert (z.B. I 4-20mA; 4mA) ausge- geben werden soll. • Drücken der LIM 1 Taste für >3 Sekunden. Alternativ über Software: • Betätigen des Buttons „unteren Grenzwert setzen“... -
Page 12: Fehlerbeschreibung
ProTool SGH Funktionsbeschreibung Deutsch 4.3 Fehlerbeschreibung Nr. Beschreibung / Funktion Kommentar Keine USB-Kommunikation - USB-Treiber nicht installiert - ProTool SGH nicht mit PC verbunden Keine Statusinformation - Kommunikation mit dem SGHXX ist ausgeschaltet ProTool SGH · Datum 04.09.2018 · Art. Nr. 89757 · Änd. Stand 300/18... -
Page 13: Technische Daten
ProTool SGH Technische Daten Deutsch 5 Technische Daten Mechanische Daten Ergänzung Gehäuse Kunststoff Farbe Achatgrau, Himmelblau Kabellänge 1.8 m USB 2.0 A Stecker - USB 2.0 Mini-B Stecker 0.3 m 8-pol. Flachverbinder zum Geber Elektrische Daten Ergänzung Betriebsspannung über USB Anschlussart USB 2.0 Mini-B Buchse... - Page 14 ProTool SGH English Table of contents 5 Documentation 6 Safety information 6.1 Intended use 6.2 Identification of dangers and notes 6.3 Target group 6.4 Basic safety information 7 Installation 7.1 Driver installation 7.2 Program installation 7.3 Connection 8 Functional description 8.1 Program interface and functions 8.2 Limit value adjustment: (analog output only) 8.3 Error Description...
-
Page 15: Documentation
• The mounting instructions describe the mechanical and electrical installation including all safety-relevant requirements and the associ- ated technical specifications. These documents can also be downloaded at "http://www.siko-global. com/p/protool-sgh". 2 Safety information 2.1 Intended use Under Windows 10/98/ NT/2000/XP/Vista/7/8/8 .1, the ProTool SGH pro- gramming software provides the option of programming the SGHXX wire- actuated encoder with appropriate parameters even before installation. -
Page 16: Target Group
ProTool SGH Installation English Important operating information that may facilitate operation or cause NOTICE unplanned device reactions if disregarded including possible property damage. Signal symbols 2.3 Target group The mounting instructions are intended for the configuration, commis- sioning and mounting personnel of plants or machines manufacturers that are well grounded in drive technology. -
Page 17: Driver Installation
ProTool SGH Installation English 3.1 Driver installation Administration rights for the driver installation are necessary! NOTICE The installation of the USB drivers is only necessary once per computer. The link to the drivers can be found on our homepage. 3.2 Program installation You can download the "ProToolSGH.EXE"... - Page 18 ProTool SGH Installation English SGHXX SGHXX (redundant) Computer Computer Fig. 1: Connection at the wire-actuated encoder with KV1H and programming cable programming cable KV1H ProTool SGH USB-cable PCB connection 1 PCB connection 2 (redundant) ProTool SGH · Date 04.09.2018 · Art. No. 89757 · Mod. status 300/18...
- Page 19 ProTool SGH Installation English SGHXX SGHXX (redundant) Computer Computer Fig. 2: Connection at the wire-actuated encoder with ribbon cable flat ribbon cable ProTool SGH USB-cable PCB connection 1 PCB connection 2 (redundant) ProTool SGH · Date 04.09.2018 · Art. No. 89757 · Mod. status 300/18...
-
Page 20: Functional Description
ProTool SGH Functional description English 4 Functional description Communication between PC and SGHXX is only possible if the operating NOTICE voltage of the SGHXX has been switched on by the software (button). Software Version After the start ([START]+[Power SGH on] ), the SW version (e.g., V1.00) of the protocol SGH software 4 (SW) appears in the header. - Page 21 ProTool SGH Functional description English Nr. Description / function Comment Tab: Switch with mouse click Status information about the commu- Here error-free nication via USB between PC and SGH Pro-Tool Switch USB communication on/off Switch the operating voltage on/off (24 V DC) for the SGHXX For factory use only Language selection (German/Eng- lish)
-
Page 22: Limit Value Adjustment: (Analog Output Only)
ProTool SGH Functional description English Nr. Description / function Comment Tab: Switch with mouse click Parameterize analog output Not at CAN output type Set lower limit value Not at CAN output (see chapter 4.2.) Set upper limit value Not at CAN output (see chapter Limit Value Adjustment) Reset limit values Not at CAN output (see chapter... -
Page 23: Error Description
ProTool SGH Functional description English Adjust the upper limit value: • Move the SGHXX to the position where the maximum analog value (e.g., I 4-20 mA; 20 mA) is to be output by pulling out the wire (cylin- der). • Press the LIM 1 button for >3 seconds. Alternative • Press the “Set upper limit”... -
Page 24: Technical Data
ProTool SGH Technical data English Nr. Description / function Comment No USB-communication - USB-driver not installed - ProTool SGH not connected with PC No status information - Communication with the SGHXX is switched off 5 Technical data Mechanical data Additional information Housing plastic Color... - Page 25 ProTool SGH...
- Page 26 ProTool SGH...
- Page 27 ProTool SGH...
- Page 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.de Internet www.siko-global.com Service support@siko-global.de...
