Benutzerinformation
SG30
Seilzuggeber
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. SG30-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
SG30 Datum 24.06.2010
Varianten-Nr.
Geräte-Typ
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.

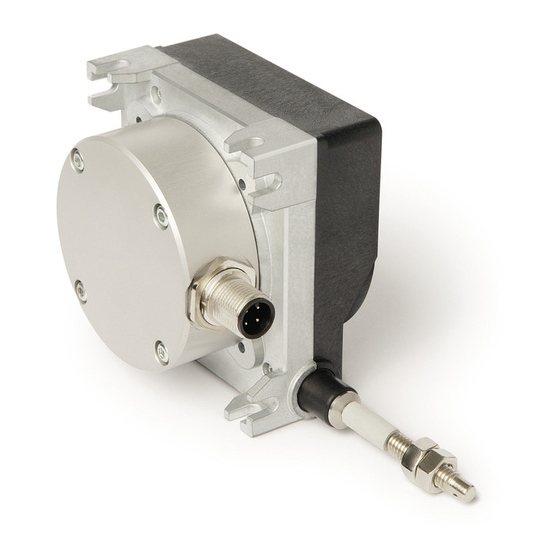

Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
• Acht Langlöcher dienen zur Befestigung auf der
Montagefläche (1).
Abb. 1: Montage
• Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (siehe Abb.
2). Das Seilabschluss-Stück (Seilaufnahme,
Konter- und Einstellmutter) bzw. das Seil muss
dazu bis an die vorgesehene Befestigungsstelle
ausgezogen werden. Das Seil darf dabei nicht
verdreht werden.
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
• Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss
in jeder Situation und Bewegung, durch die Feder-
kraft der Seiltrommel, gespannt sein.
Art.Nr. 84261
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 209/10 1
