Platine de rue
L'installation sous un porche ou un lieu couvert est recommandée. Eviter que la lentille de la caméra ne soit en contact direct
avec les rayons du soleil.

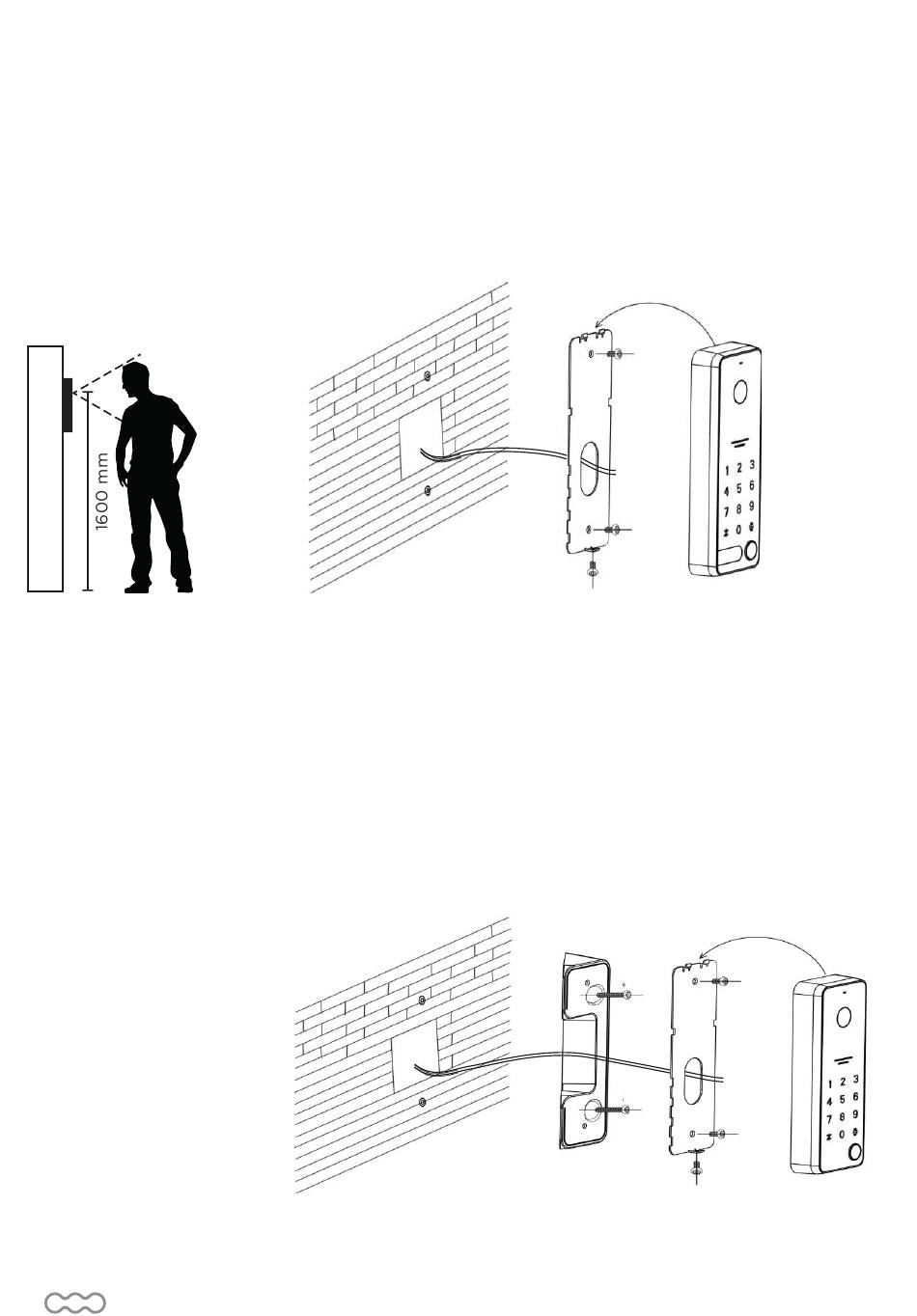

Installation sur le support plat
1- Percer 2 trous avec un espacement correspondant à ceux du support mural puis insérer les 2 chevilles fournies.
2- Faire passer le câble à travers le trou du support mural, puis le fixer au mur à l'aide de 2 vis fournies.
3- Brancher les fils conformément au schéma de câblage.
4- Fixer la platine de rue sur le support mural puis visser la vis située en dessous.
Installation sur le support d'angle 30°
1- Percer 2 trous avec un espacement correspondant à ceux du support d'angle puis insérer les 2 chevilles fournies.
2- Fixer le support d'angle au mur à l'aide de 2 vis fournies.
3- Faire passer le câble à travers le trou du support plat puis le fixer sur le support d'angle à l'aide de 2 vis fournies.
4- Brancher les fils conformément au schéma de câblage.
5- Fixer la platine de rue sur le support plat. puis visser la vis située en dessous.
