Notice d'utilisation et d'installation
Instrucciones de uso e instalación
Interphone vidéo
filaire avec badges
Wired door entry system with tags
Videocitofono elettrico con badge
Video portero con cable con tarjetas
Elektro Video-Türsprechanlage mit tags
Bedrade videofoon met tags
Intercomunicador vídeo com fios
Installation and user manual
Installation und Bedienungsanleitung
Manual de instruções e instalaçaõ
RFID
Écran tactile
BADGES
Manuale d'installazione e uso
Installatie en Gebruiksaanwijzing
V.032023 - IndD
120°
Grand
angle
Photos
vidéos
6
mélodies
Gâche et
portail
Advertisement
Chapters
Table of Contents
Related Manuals for SCS Sentinel VisiDoor 7+ RFID
Summary of Contents for SCS Sentinel VisiDoor 7+ RFID

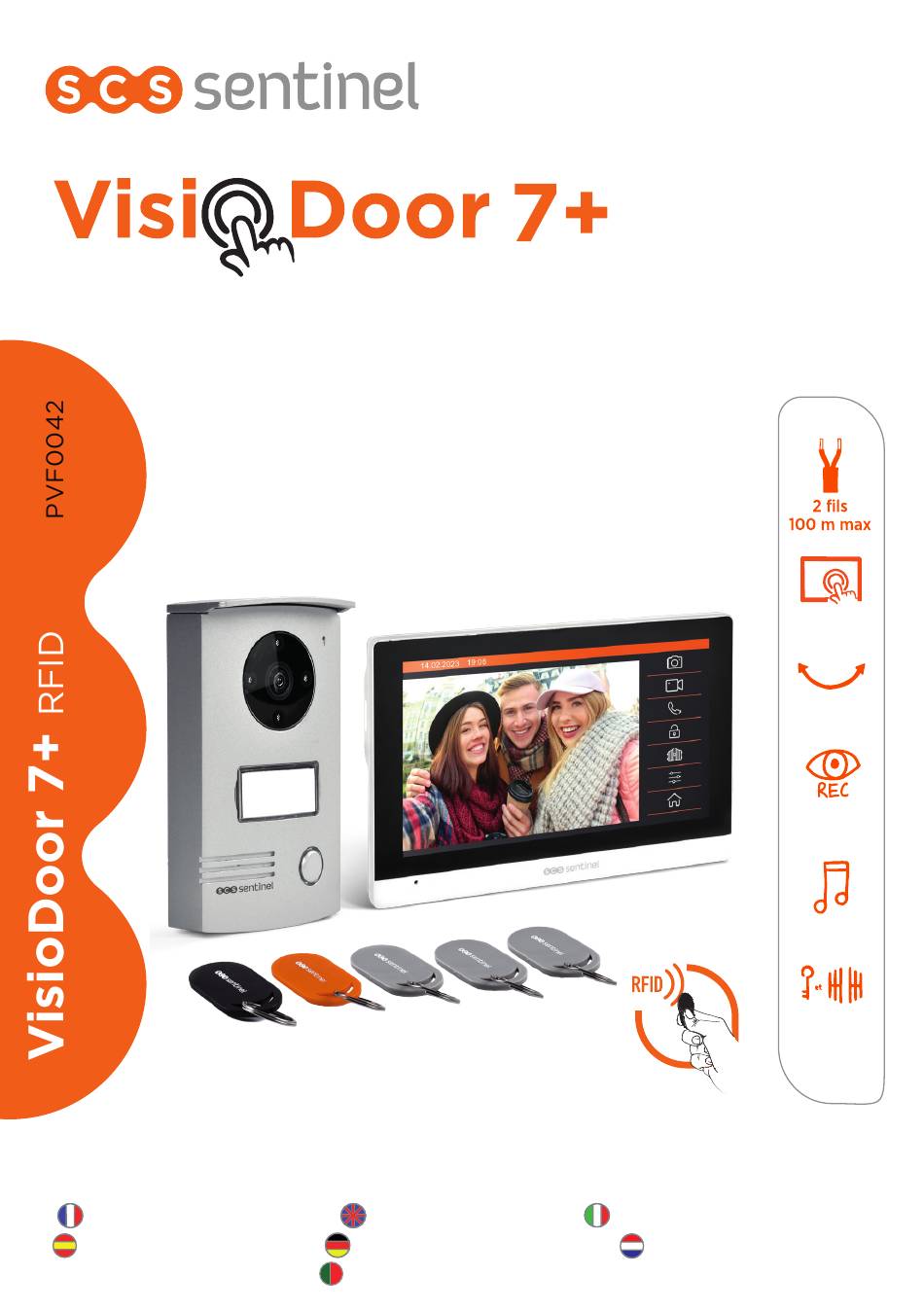

- Page 1 RFID Interphone vidéo filaire avec badges Wired door entry system with tags Videocitofono elettrico con badge Video portero con cable con tarjetas Elektro Video-Türsprechanlage mit tags Bedrade videofoon met tags Intercomunicador vídeo com fios Écran tactile 120° Grand angle Photos vidéos mélodies BADGES...
-
Page 2: Table Of Contents
Il appartient à l’acheteur de se renseigner auprès de la CNIL en cas de questionnement sur les conditions et les autorisations administratives nécessaires en cas d’usage en dehors d’un cadre strictement personnel. SCS Sentinel ne pourra être tenu responsable en cas d’utilisation de ce produit en dehors des lois et réglementations en vigueur. -
Page 3: C- Câblage / Installation
4 LED IR Microphone Vision nocturne Caméra Visière Connecteurs Porte étiquette Supprimer Bouton d’appel les badges Haut-parleur RFID Ajuster le volume C- CÂBLAGE / INSTALLATION C- CÂBLAGE / INSTALLATION C1- Installation et raccordement Moniteur Platine de rue Centre de la lentille (mm) Placer la bande d’étanchéité... - Page 4 Après installation et test, placer un joint silicone transparent sans acide sur le haut et les côtés de la platine de rue (pas sur le bas) pour éviter tout risque d’infiltration. C2- Schéma de câblage Moniteur principal Platine de rue Brancher le blindage si le câble est blindé.
-
Page 5: D- Utilisation
D- UTILISATION D- UTILISATION D1- Appel depuis la platine de rue Enregistrer une photo Durée de la sonnerie Enregistrer une vidéo Décrocher / Raccrocher Ouverture gâche / serrure Ouverture portail Réglages écran Retour à l’écran d’accueil (l’appel en absence ne sera pas signalé) D2- Écran principal Pour quitter le mode veille, toucher l’écran... - Page 6 D3- Fonction intercommunication Vous avez la possibilité de connecter jusqu’à 2 moniteurs additionnels sur le moniteur principal et de dialoguer entre moniteurs via les icones décrocher et raccrocher. Décrocher / Raccrocher D4- Affichage des photos et vidéos Photos Afficher les photos du moniteur STOCKAGE Afficher les photos de la carte micro SD Micro SD...
- Page 7 D5- Mode silencieux Actif Inactif Mode silence Plage horaire 00:00 à 00:00 D6- Affichage caméra Caméra Vous avez accès de chez vous à la vue extérieure de votre maison en cliquant sur l’icône caméra D7- Utilisation des badges Choix ouverture gâche ou portail Le badge doit être BIP BIP...
-
Page 8: E- Réglages
E- RÉGLAGES E- RÉGLAGES Choix mélodie Réinitialiser Réglages écran Sauvegarder les photos de la Choix langue Réglage date mémoire interne sur la carte SD / (moniteur) supprimer toutes les photos/vidéos / formater carte micro SD Retour Choix ouverture à l’écran d’accueil gâche ou portail Choix ouverture gâche ou portail par le badge Choisissez si le badge doit actionner la gâche... - Page 9 Réinitialiser Cette fonction permet de rétablir toutes les données et tous les réglages initiaux de l’appareil. Luminosité Couleur Réglages écran Contraste Volume sonnerie Volume voix Retour à l’écran d’accueil Choix langue Réglage date < 2023 >...
- Page 10 Sauvegarde sur carte micro SD Copier : Copie les photos du moniteur sur la carte micro SD dans le dossier BKUP PIC. Formater : Efface le contenu de la carte micro SD E2- Fonction RFID BADGE UTILISATEUR BADGE BADGE SUPPRESSION AJOUT Ajout de badge BIP BIP...
- Page 11 Suppression d’un badge BIP BIP Badge non enregistré Suppression de tous les badges (en cas de perte ou de vol) BIP BIP Erreur SW2 SW1 LK- LK+ Retirer le capuchon et appuyer longtemps sur le bouton avec une pointe...
-
Page 12: F- Caractéristiques Techniques
F- CARACTÉRISTIQUES TECHNIQUES F- CARACTÉRISTIQUES TECHNIQUES Moniteur Alimentation 15V DC 0,8A Ecran Ecran tactile 7’’ TFT LCD Résolution LCD 1024(RGB) x 600 14 Mo. Une fois la mémoire pleine, Mémoire interne (photos) la nouvelle photo remplacera automatiquement la plus ancienne 4 Go - 32 Go classe 4 - 10 (non fournie) Mémoire externe possible sur carte micro SD la carte micro SD doit être... -
Page 13: H- Garantie
H- GARANTIE H- GARANTIE SCS Sentinel accorde à ce produit une garantie supérieure à la durée légale, en gage de qualité et de fiabilité. Il est impératif de garder une preuve d’achat durant toute la période de garantie. Conservez soigneusement le code-barre ainsi que votre justificatif d’achat, il vous sera demandé pour faire jouer la garantie. -
Page 14: A- Safety Instructions
It is up to the buyer to ask the CNIL about the conditions and administrative authorisations required for use outside a strictly personal context. SCS Sentinel cannot be held responsible in case of use of this product outside the laws and regulations in force. -
Page 15: C- Wiring / Installation
4 LED IR Microphone Night vision Rain cover Camera Connection Nameplate port Delete all the RFID Call button Loudspeaker tags Adjust the volume C- WIRING / INSTALLATION C- WIRING / INSTALLATION C1- Installation Indoor monitor Outdoor station Center of lense (mm) Place the sealing band... - Page 16 After installing and test, place a transparent acid free silicone seal at the top and on the sides of the door station (not at the bottom) to avoid any risk of infiltration. C2- Wiring diagram Indoor monitor Outdoor station Connect the shield if the cable is shielded Polarity free 0 - 50 m - 0,75 mm²...
-
Page 17: D- Use
D- USE D- USE D1- Call from the outdoor station Save a photo Ringing time Record a video Talk Release the electric lock Open the gate automation Settings Back to main screen (the missed call will not be displayed) D2- Main screen Exit the standby mode, only touch the screen. - Page 18 D3- Intercom function You can connect up to 2 additional monitors to the same outdoor station and talk to another monitor. Press call icons to start/end the call. Answer / End a call D4- Photos and videos display Photos Display photos of the device STORAGE Display photos of the micro SD card STORAGE...
- Page 19 D5- Silent mode Active Inactive Mute Time slot 00:00 to 00:00 D6- Camera display Camera You can view the street only by clicking the camera icon D7- Unlocking Opening choice Electric lock or gate The tag should be BIP BIP placed in front of the nameplate.
-
Page 20: E- Settings
E- SETTINGS E- SETTINGS Set the ring melody Reset Settings Set the language Set the date & time Memory setting page. Delete all of the monitor of the monitor images or videos on the Micro SD card, copy all images on the Micro SD card and format Micro SD card Opening choice Back to main screen... - Page 21 Reset This function resets all the data and all the device’s factory settings. Brightness Color Settings screen Contrast Ring volume Voice volume Back to main screen Set the language Set the date & time < 2023 >...
- Page 22 Memory Copy : copy the photos from the monitor to the micro SD card in the BKUP PIC folder. Format : Delete the micro SD card content. E2- Function RFID USER DELETE REGISTRATION Registration BIP BIP Badge déjà Tag already enregistré...
- Page 23 Repeat the step for each tag (10 unlocking tags can be registered) Deletion of tag BIP BIP Tag not registered Badge non enregistré Delete of all the tags (in case of loss or theft) BIP BIP Erreur Error SW2 SW1 LK- LK+ Remove the cap and press a long time the button with a spike...
-
Page 24: F- Technical Features
F- TECHNICAL FEATURES F- TECHNICAL FEATURES Indoor monitor Input power 15V DC 0,8A Screen 7 inch digital TFT LCD touch screen LCD resolution 1024(RGB) x 600 Built-in memory (14MB) when full the newest photo Memory capacity (photos) will automatically overwrite the oldest one MicroSD card (4 GB - 32 GB class 4 - 10) External memory capacity (photos or MicroSD card must be formated by monitor... -
Page 25: H- Warnings
H- WARRANTY H- WARRANTY SCS Sentinel grants to this product a warranty period, beyond the legal time, as a sign of quality and reliability. The invoice will be required as proof of purchase date. Please keep it during the warranty period. - Page 26 Toutes les infos sur : www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
