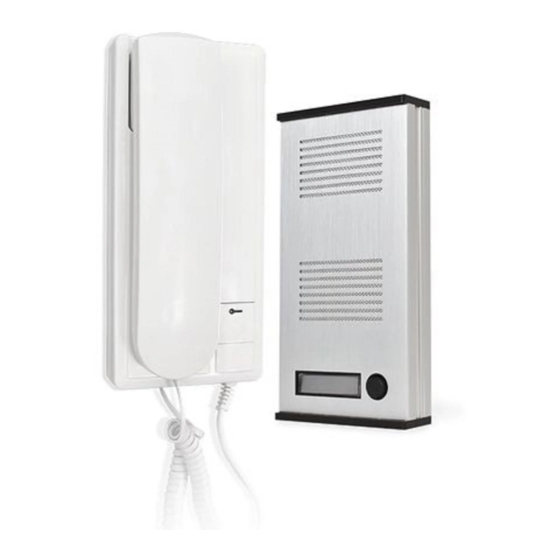

SCS Sentinel AudioKit 32068 Installation And User Manual
Interphone audio filaire audio door phone
Hide thumbs
Also See for AudioKit 32068:
- Installation and user manual (28 pages) ,
- Installation and user manual (28 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
AudioKit
Interphone audio
Notice d'utilisation et d'installation
Instrucciones de uso e instalación
Εγχειρίδιο της εγκατάστασης και της χρησιμοποίησης
32068
Audio door phone
Citofono audio
Intercomunicador audio
Audio-Türsprechanlage
Audio-Intercom
θυροτηλέφωνου
Intercomunicador áudio
Installation and user manual
Installation und Bedienungsanleitung
filaire
Manuale d'installazione e uso
Installatie en Gebruiksaanwijzing
Manual de instruções e instalação
2 fils
100m max
1 mélodie
Platine de rue
en applique
V.082021 - IndH
