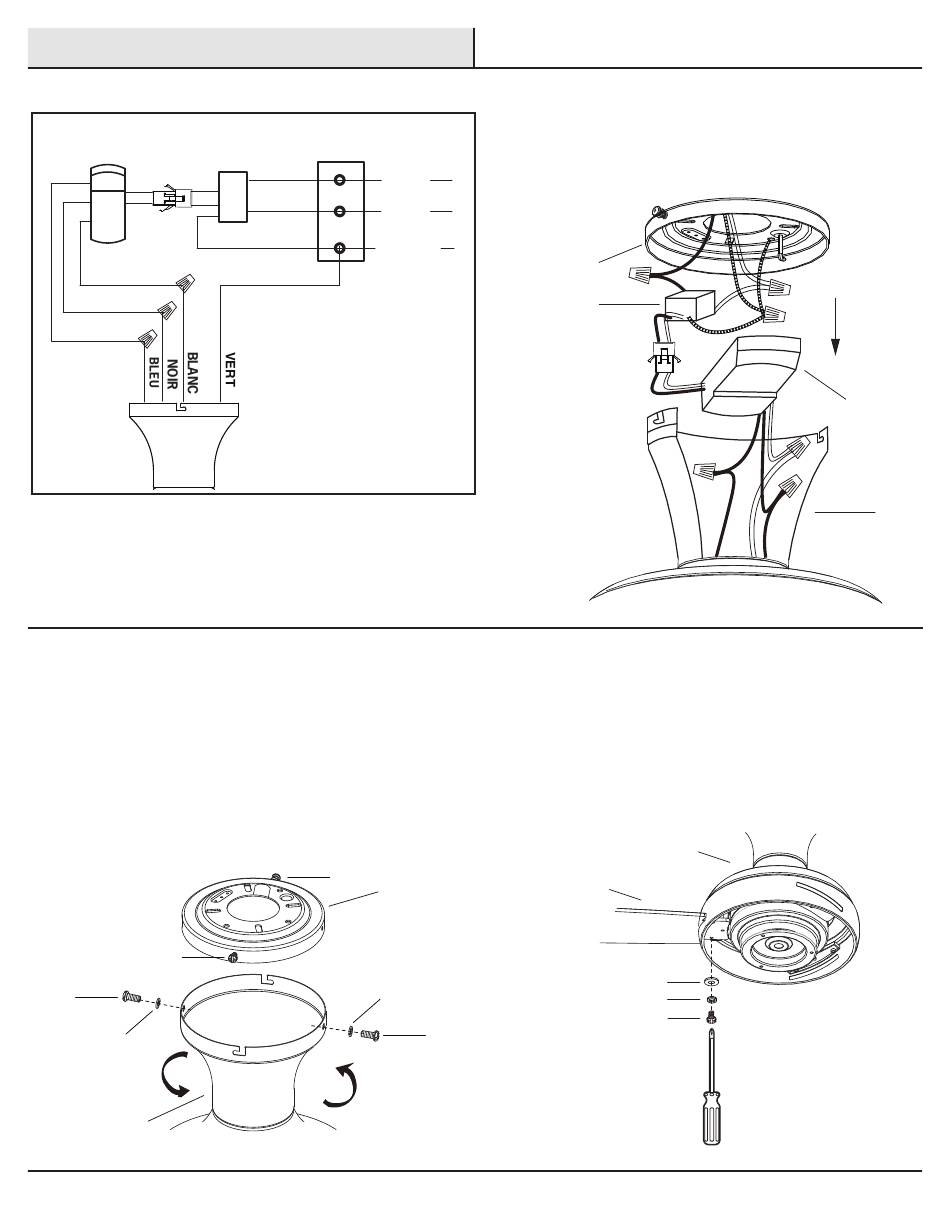

Assemblage (suite)
RÉCEPTEUR
BLANC
NOIR
BLEU
4
INSTALLATION DU VENTILATEUR
□
Posez les deux vis et rondelles sur la ferrure de montage (A)
(indiqué par "b" sur le diagramme) qui correspondent avec les
fentes sur la cloche (B). Vissez en deux tours.
□
Placez la cloche (B) sur la ferrure de montage (A) en alignant les
fentes aux vis (indiquées par "b" sur le diagramme), et tournez
en bloquant en place.
□
Mettre en position et serrez en place à l'aide des deux vis et
rondelles (indiquées par "a" sur le diagramme) et serrez alors
les deux vis (indiquées par "b" sur le diagramme).
a
b
Rondelle
B
BOÎTE
ÉLECTRIQUE
FILTRE
NOIR
NOIR
BLANC
BLANC
VERT
MISE À
LA TERRE
CIRCUIT
120 V
a
A
Rondelle
c.
□
Assurez-vous que les 3 connecteurs sur les fils sous tension
sont tournés vers le haut puis poussez soignement dans la
boîte électrique.
□
Placez le receveur à l'intérieur de la ferrure de montage (A)
tel qu'illustré.
A
Filtre
(H)
5
INSTALLATION DES PALES
AU MOTEUR
□
Insérez le support de la pale en travers du ventilateur tel
qu'illustré.
□
Fixez les pales au moteur (B) à l'aide des vis, des
rondelles plates et des rondelles en fibre que vous avez
enlevé à l'étape précédente.
□
Tournez la pale (F) légèrement après l'installation et répétez
la même procédure pour les autres pales (F).
F
Rondelle de fibre
Rondelle en métal
b
8
B
Vis
Réceptor
(G)
B
