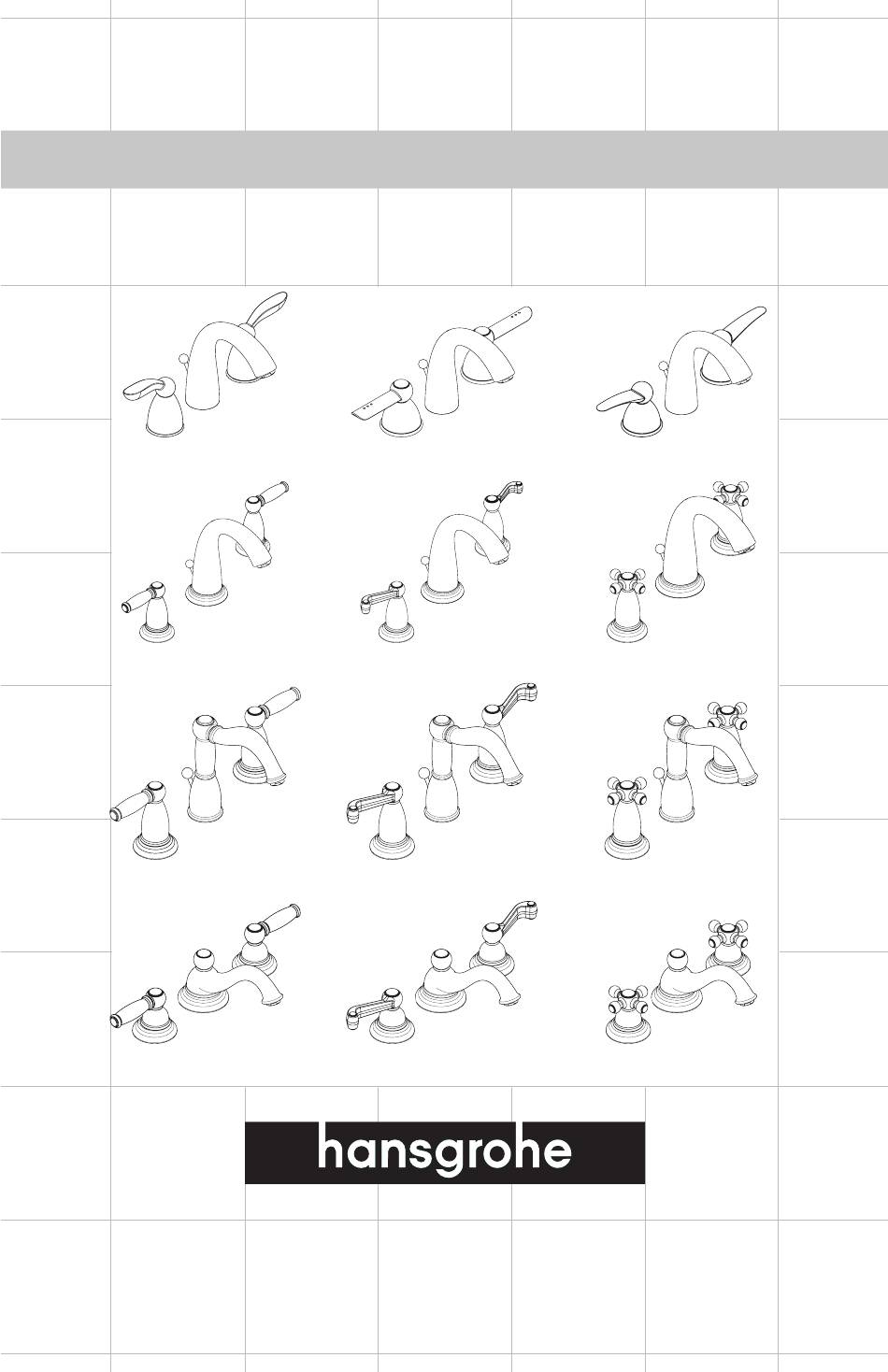

- Page 1 Installation Instructions / Warranty Solaris E Stratos E Metro E 06633XX0 06577XX0 06653XX0 Swing C Swing C Swing C 06117XX0 06118XX0 06119XX0 Tango C Tango C Tango C 06040XX0 06041XX0 06042XX0 Limbo C Limbo C Limbo C 06104XX0 06105XX0 06106XX0...
-
Page 2: Installation Considerations
Widespread Lavatory Faucets Limbo C Tango C Swing C Solaris E Stratos E Metro E Installation Considerations • For best results, Hansgrohe recommends that this unit be installed by a licensed, profes- sional plumber. • Please read over these instructions thoroughly before beginning installation. Make sure that you have all tools and supplies needed to complete the installation. -
Page 3: Technical Information
Technical Information Recommended water pressure 14.7 - 72.5 psi Max. water pressure 147 psi Recommended hot water temp. 120° - 140°F* Max. hot water temp 165°F* Hole size in mounting surface 1 1/4" valves, 1 3/8" spout Max. mounting surface depth 1 1/2"... -
Page 4: Install The Handles
All models: Install the mounting flange. Thread the collar onto the stud and tighten. Install the connecting hoses Connect the hoses to the valve outlets. Tighten wrench tight. Use two wrenches. Do not allow the connecting hose to twist, or it will become loosened from the spout. -
Page 5: Finish The Installation
All models: Hold the lever in the desired “off" position with one hand. With the other hand, turn the bell clockwise, so that it threads down over the valve stem. Install the pull rod Solaris E, Stratos E, Metro E, and Swing C only: The pull rod is curved. - Page 6 Install the Pop Up Drain Remove the plunger assembly. Unscrew the drain outlet flange from the plunger tee. height adjuster Unscrew the tailpiece from the tee. Wrap the threads with Teflon tape and replace. flange Install the flexible sealing gasket to the flange.
- Page 7 Robinets de lavabo Limbo C Tango C Swing C Solaris E Stratos E Metro E À prendre en considération pour l’installation • Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plombier professionnel licencié. • Veuillez lire attentivement ces instructions avant de procéder à l’installation. Assurez- vous de disposer de tous les outils et du matériel nécessaires pour l’installation.
-
Page 8: Données Techniques
Données techniques Pression d’eau recommandée 22 -72 psi Température recommandée pour l’eau chaude 120° – 140°F* Dimension du trou dans la surface de montage Robinets 1 1/4 po 1 3/8 po Épaisseur maximale de la surface de montage 1 1/2 po Débit 1,5 gpm max Ce robinet requiert des conduites d’alimentation d’eau chaude et d’eau froide de ½... -
Page 9: Installation Des Poignées
Tous les modèles : Installez la collerette de montage. Installez et serrez le collier de montage. Installation des tuyaux de raccordement : Poussez l’extrémité du tuyau dans l’orifice de la valve. Serrez fermement l’écrou à l’aide d’une clé. Faites en sorte que le tuyau de raccor- dement ne s’entortille pas car il pour- rait se desserrer du bec. - Page 10 Tous les modèles : D’une main, tenez le levier ou la croix dans la position d’arrêt (« off ») dési- rée, et de l’autre main, tournez la cloche de la poignée dans le sens horaire pour qu’elle se visse sur la tige de la valve. Installation de la tige d’entraînement Les tiges d’entraînement des robinets Tango C et Limbo C sont droites.
- Page 11 Installation de l’obturateur à clapet Retirez le plongeur. Dévissez la collerette du raccord en T. plongeur Dévissez la queue du raccord en T. Enrobez les filets de ruban de plom- berie Téflon et remettez en place. Installez le joint d’étanchéité sur la colle- rette.
-
Page 12: Replacement Parts
Replacement Parts... - Page 13 E spout E bec 88507XX0 aerator aerateur 13185XX0 valve robinet d'arrêt 88503000 hot cartridge mécanisme eau chaud 94009000 cold cartridge mécanisme eau froid 94008000 valve mounting set fixation 88511000 spout mounting set fixation 96016000 pull rod tirette 88541XX0 connecting hose flexible de raccordement handle deco ring bague décor...
- Page 14 Cleaning Recommendation for Hansgrohe Products Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
-
Page 15: Limited Lifetime Consumer Warranty
Instructions de nettoyage pour robinetteries et douches Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants : Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire. • Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de robinetterie plus longtemps que nécessaire. - Page 16 D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe. TO OBTAIN WARRANTY PARTS OR INFORMATION Contact your Hansgrohe retailer, or contact Technical Service at: Hansgrohe Inc. 1492 Bluegrass Lakes Parkway Alpharetta GA 30004 Toll-free (800) 334-0455. In requesting warranty service, you will need to provide The sales receipt or other evidence of the date and place of purchase.
