QSG - EQ-CM1
H-5923-8600-05-A

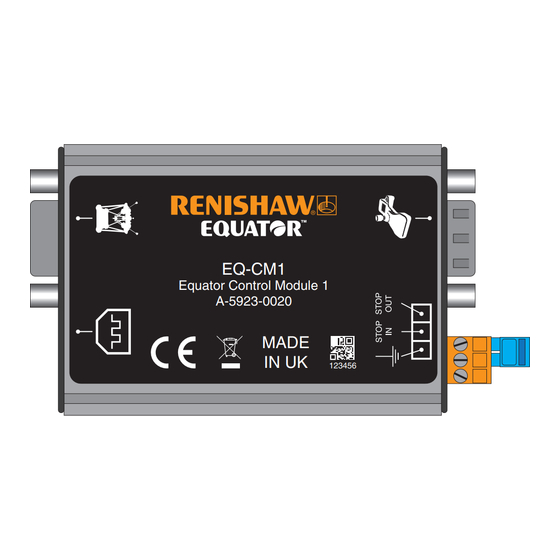

EQ-CM1 - Equator™ Control
Module 1
The EQ-CM1 (Equator Control Module 1) has been designed
to allow external connections to the stop circuit of the Equator
gauging system and accessories.
Physical characteristics
Dimensions (W×D×H)
Mounting
Joystick connection
Equator connection
Equator accessory
connection
External connection
Voltage
Current
Environmental specifications
Operating temperature
Storage temperature
Relative humidity
(operating)
Issued: 11.2018
EQ-CM1
EQES
Equator Control Module 1
External Stop Interface
A-5923-0020
A-5923-0020
MADE MADE
IN UK IN UK
1521E5 123456
98 mm × 63.5 mm × 30.1 mm
(3.86 in × 2.5 in × 1.19 in)
DIN rail. Alternative mounting
using screws and brackets.
9 way D-type
9 way D-type
Industrial Mini I/O
3 way terminal block
DC 24 V
500 mA load (max)
+5 °C to +50 °C
-25 °C to +70 °C
Maximum 90%RH at 50 °C,
non-condensing
