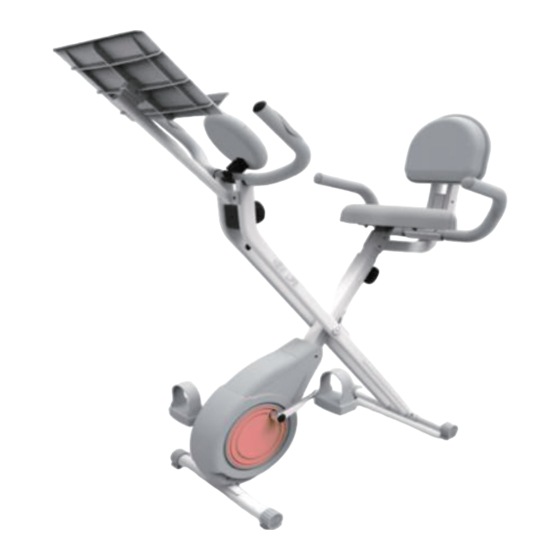

- Page 1 IN240500082V01_UK_FR A90-190 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTIONS...
- Page 4 NO. QTY NO. QTY...
- Page 5 1. Attach the armrest (11) to the main frame (1), connect it with the cross-recessed head screw (12) and the unit type gasket (4) using a key to tighten it. 2. Attach the cushion (6) to the cushion fixing frame (7), connect it with the large cross-recessed transverse screw (9) and the flat gasket (8), using a key to tighten it.
- Page 6 4. Attach the main frame (1) to the leg tube (2), connect it with the carriage bolts (3) and the unit type gasket (4) and the lock nut (5), using a key to tighten it. 5. Attach the console screen (15) to the main frame (1) using a key to tighten it. 6.
- Page 7 7. Attach the cushion fixing frame (24) to the backrest (11), connect it with the flat gasket (8); screw the large cross-recessed flat head screw (7) using a key to tighten 8. Attach the armrest (12) to the backrest (11), connect it with the flat gasket (8), elas- tic gasket (9), hexagonal socket head cap screw (10) using a key to tighten it.
-
Page 8: Instructions D'assemblage
IN240500082V01_UK_FR A90-190 IMPORTANT - CONSERVEZ CES INFORMATIONS POUR VOTRE CONSULTATION ULTÉRIEURE: LISEZ ATTENTIVEMENT INSTRUCTIONS D'ASSEMBLAGE... - Page 11 NO. QTY NO. QTY...
- Page 12 1.Fixez l’accoudoir (11) avec le cadre principal (1), connectez-vous avec la vis de tête bombée cruciforme (12) et le joint de type unitaire (4) à l’aide d’une clé pour le serrer. 2. Fixez le coussin (6) avec le cadre de fixation du coussin (7), raccordez-le avec la grande vis cruciforme transversale (9) et le joint plat (8), à...
- Page 13 4. Fixez le cadre principal (1) avec le tube de pied (2), raccordez-le avec les boulons de carrosserie (3) et le joint de type unitaire (4) et le contre-écrou (5), à l'aide d'une clé pour le serrer. 5. Fixez l’écran de la console (15) avec le cadre principal (1) à l’aide d’une clé pour le serrer.
- Page 14 7. Fixez le cadre de fixation de coussin (24) avec le dossier (11), raccordez-le avec le joint plat (8) ; vissez la grande vis à tête plate cruciforme transversale (7) à l’aide d’une clé pour le serrer. 8. Fixez l’accoudoir (12) avec le dossier (11), connectez-le avec le joint plat (8), le joint élastique (9), la vis à...
