Flo CoRe+ Installation Manual

CoRe+
Guide d'installation de la Trousse de mise en
cascade sur un circuit de 40A
Installation Guide for the Cascading Kit on a 40A
Circuit
ÉTAPE 1 / STEP 1
PRÉASSEMBLAGE DU SUPPORT DE MONTAGE:
Le préassemblage requiert l'ensemble de mise en cascade
40 A (numéro de pièce AddÉnergie C+V1-PWCK-40).

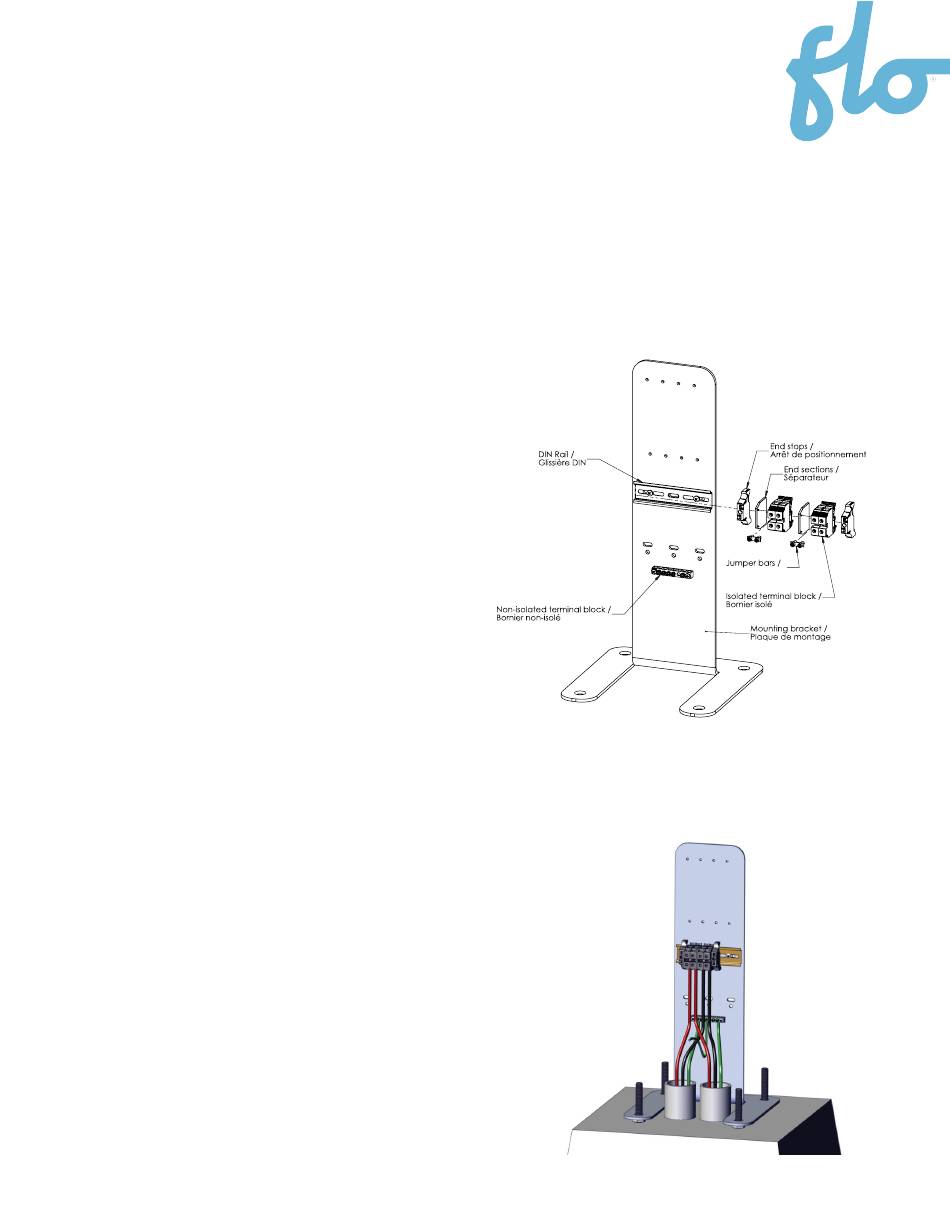

Installer la glissière DIN ainsi que les borniers
•
fournis (2 borniers isolés 2 positions pour
l'alimentation et 1 bornier non-isolé pour la mise à
la terre), avec les vis fournies.
MOUNTING BRACKET PREASSEMBLY:
The preassembly requires the 40 A cascading kit
(AddÉnergie part number C+V1-PWCK-40).
Install the DIN rail as well as the provided
•
terminal blocks (2 isolated 2-position terminal
blocks for the live conductors, and 1 non-
isolated terminal block for the grounding
conductor) with the provided screws.
ÉTAPE 2 / STEP 2
INSTALLATION DU SUPPORT DE MONTAGE ET
BRANCHEMENT DES CÂBLES D'ALIMENTATION:
Installer les câbles d'alimentation provenant de
•
la borne précédente et allant vers la borne
suivante, en laissant 12 pouces (30 cm) de fil
sortir du conduit.
Déposer le support de montage sur la base en
•
s'assurant que les tiges filetées de l'ancrage
passent par les 4 trous du pied du support.
Raccorder les fils d'alimentation au côté inférieur
•
du bornier.
MOUNTING BRACKET INSTALLATION AND
POWER SUPPLY CABLE CONNECTION:
Install the power supply cables coming from the
•
previous charging station and going to the next
one, letting 1 foot (30 cm) of cable protrude from
the conduit.
Place the mounting bracket on the concrete
•
base, making sure that the anchor's threaded
rods pass through the 4 holes in the base of the
bracket.
Connect the power supply cables to the bottom
•
side of the terminal blocks.
Barre de liaison
