Quick Guide
3.

Brug af betjeningspanel

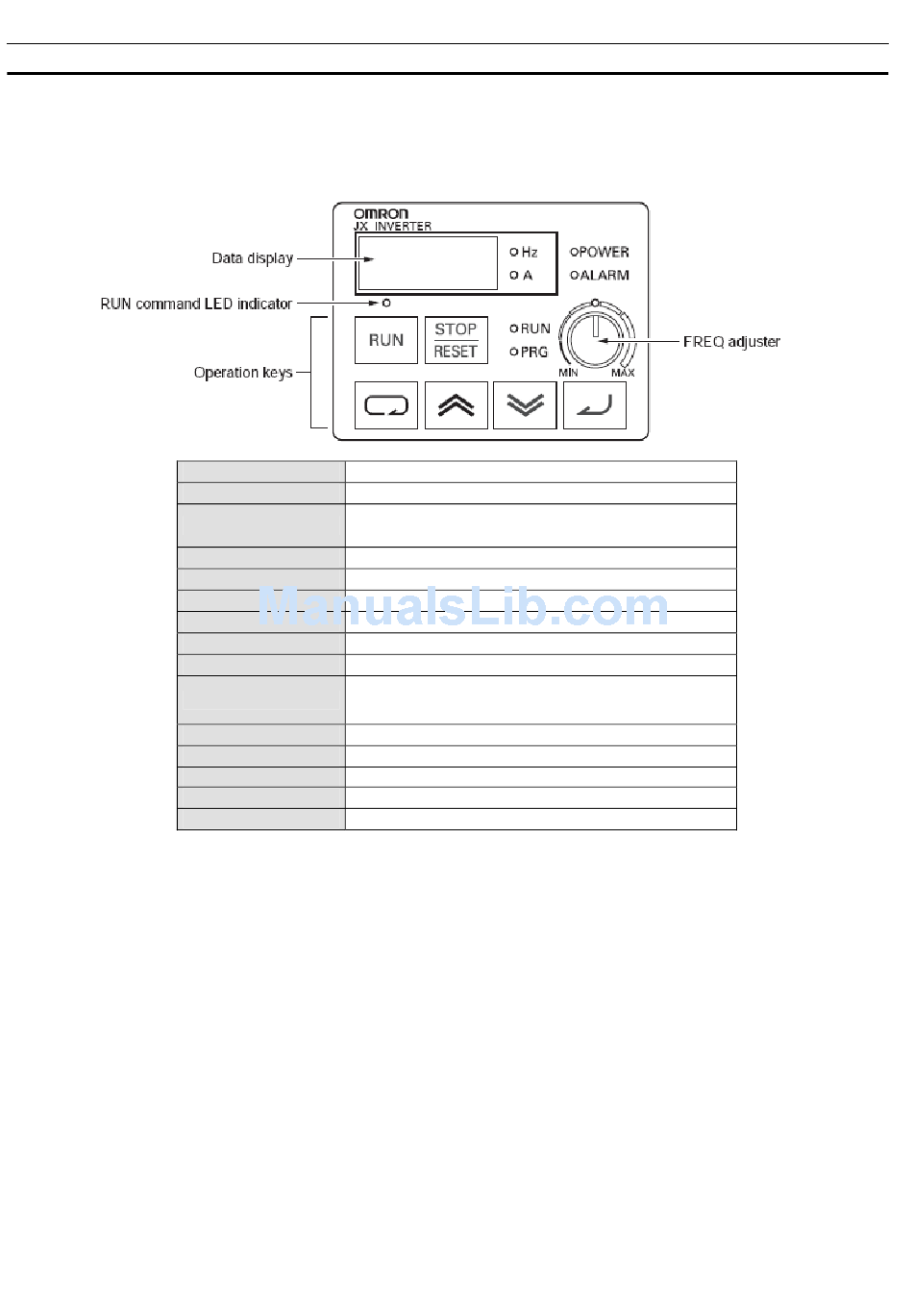

Herunder er vist, hvordan man bruger betjeningspanelet:
Power LED
Alarm LED
Program LED
Run LED
Monitor LED [Hz]
Monitor LED [A]
7-Segment
Run key
Stop/Reset key
Cycle key
Up key
Down key
Enter key
FREQ Adjuster
RJ45 Connector
Displayet viser som standard den aktuelle udgangsfrekvens (d001).
Tryk på Cycle og dernæst op/ned for at komme ind i parametrene.
Når parametergruppen er fundet, tryk Cycle for at komme ind i gruppen.
Naviger med piletasterne for at finde den ønskede parameter.
Tryk Cycle for at komme ind i parameteren.
Ændrer værdien med op/ned og gem med Enter.
For at komme tilbage til udgangspunktet, naviger til d001, og tryk Enter.
AG/OEE-DK
Lyser grønt når frekvensomformeren er tændt
Lyser rødt når frekvensomformeren er i fejl
Lyser grønt når der vises parametre
Blinker grønt når det indtastede ikke er muligt
Lyser grønt når frekvensomformeren kører
Lyser grønt når displayet viser frekvens
Lyser grønt når displayet viser strøm
Viser parametre/monitors
Starter frekvensomformeren
Stopper frekvensomformeren/nulstiller fejl
Skift mellem parametergrupper
Gå ind i parameter
Ændrer data op
Ændrer data ned
Gemmer data
Potentiometer til indstilling af frekvensreference
Kommunikation til PC, CX-Drive og RS-485
JX
6
