Summary of Contents for Omron JX - QUICK GUIDE V1.0

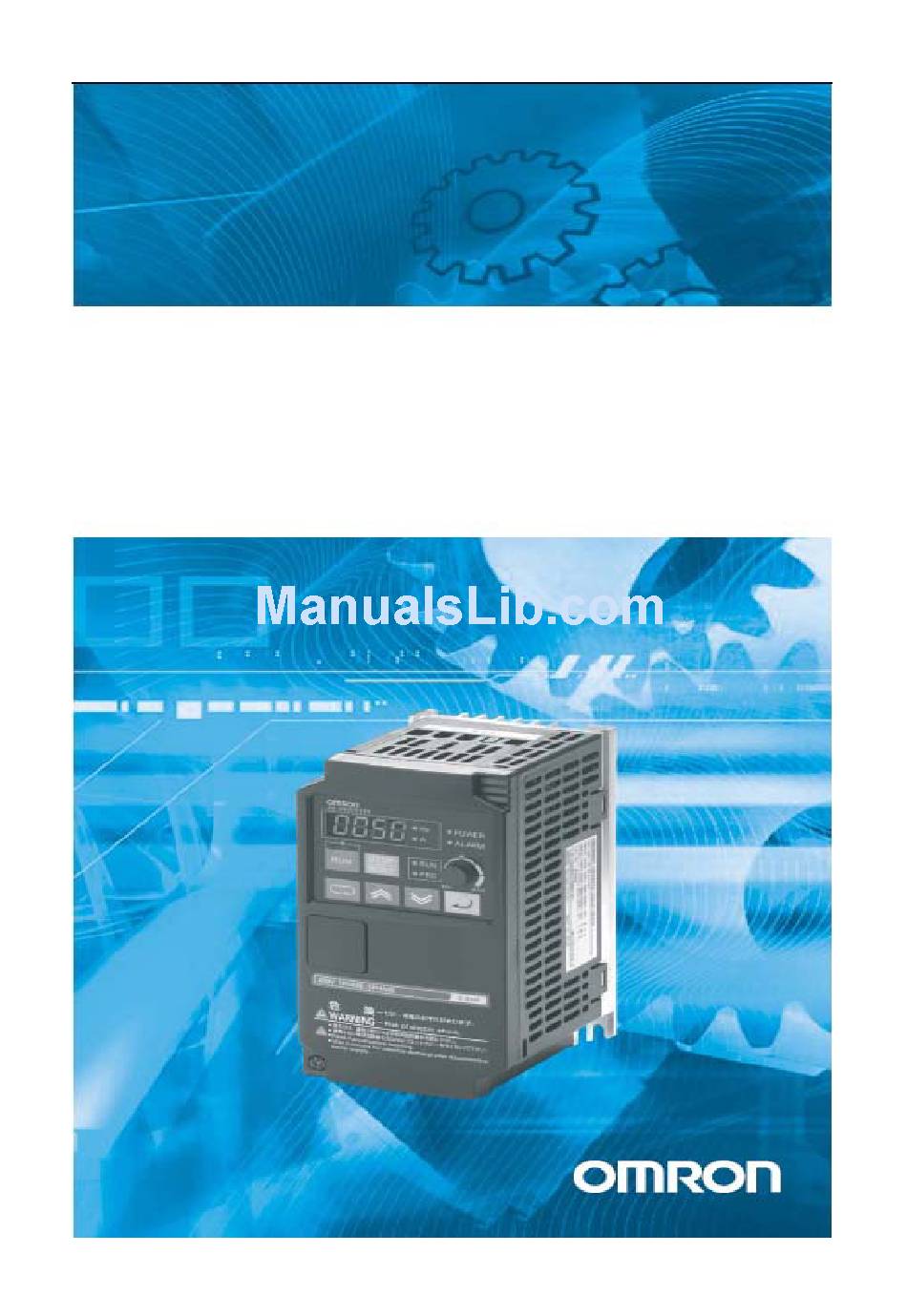

  • Page 1 JX Quick Guide v1.0 Quick Guide...
  • Page 2: Table Of Contents

    NITIALISERING AF FREKVENSOMFORMEREN 3.3........................7 OTOROPSÆTNING HURTIG OPSTART........................8 4.1. PID ........................9 PSÆTNING AF MONITORERING ........................10 FEJLBESKRIVELSER ....................... 11 BESKYTTELSE MED EKSTERNT UDSTYR ................12 7.1..........................12 FILTER 7.2..........................12 IKRINGER 7.3........................12 RUG AF TERMISTOR APPENDIX ..........................13 8.1.
  • Page 3: Specifikationer

    Digitale udgange Analoge indgange 0 – 10 V + 4 – 20 mA Analoge udgange 0 – 10 V Overstrøm 180% Overspænding 790 V (400 V type) – 395 V (230 V type) Overbelastning Termistor indgang Tæthedsgrad IP20 Dimensioner JX-A□ [mm]...
  • Page 4: Fortrådning

    Quick Guide Fortrådning *Ved en-faset forsyning, benyt L1 og N. PC Kommunikation For at programmere frekvensomformeren via softwaren CX-Drive, skal nedenstående kabel benyttes: 3G3AX-PCACN2 Modbus Kommunikation RS-485 kommunikation foregår gennem RJ-45 porten: Ben 5 = SP Ben 6 = SN Se også...
  • Page 5: Pnp/Npn

    Quick Guide 2.1. PNP/NPN Frekvensomformerens digitale indgange kan forbindes, både som NPN og PNP, med intern eller ekstern strømforsyning: Intern strømforsyning Ekstern strømforsyning indgang (Sinking) indgang (Sourcing) *Når ekstern strømforsyning benyttes, skal forbindelsen mellem PCS og L/P24 altid fjernes. 2.2.
  • Page 6: Brug Af Betjeningspanel

    Kommunikation til PC, CX-Drive og RS-485 Displayet viser som standard den aktuelle udgangsfrekvens (d001). Tryk på Cycle og dernæst op/ned for at komme ind i parametrene. Når parametergruppen er fundet, tryk Cycle for at komme ind i gruppen. Naviger med piletasterne for at finde den ønskede parameter.
  • Page 7: Parametergrupper

    02 – Initialisér alle parametre + alarmhistorik Når B084 er sat, skal følgende procedure følges: - Hold Cycle og Down nede på samme tid og tryk på Stop. - B084 vil nu blinke. - Slip først Stop og dernæst de andre.
  • Page 8: Hurtig Opstart

    B083 – Switch frekvens – [2 – 12 kHz] B091 – Stopmetode – 0: Rampe ned (F003) – 1: Friløb til stop B092 – Blæser kontrol [0: Altid tændt – 1: Tændt under run – 2: Afhængig af temperatur] B133 – Overspændingsbeskyttelse [0: Ikke aktiveret – 1: Aktiveret]...
  • Page 9: Opsætning Af Pid

    Eksempel: A075 = 0,1 vil feedback være 0 – 10 i stedet for 0 – 100. C044 – PID afvigelsesalarm [0,0 – 100%] Hvis feedbacken er mere end ± C044 fra setpunktet, sættes en digital udgang, hvis denne er opsat til funktion 04, PID Afvigelse.
  • Page 10: Monitorering

    [°C] Fejlhistorik, 1 d081 d082 Fejlhistorik, 2 d083 Fejlhistorik, 3 DC mellemkredsspænding d102 I d081 til d083 kan de sidste 3 fejl ses, samt status da fejlen opstod: Fejlhistorik Parameter Beskrivelse Eksempel d081.1 Fejlkode (se afsnit 6) E12.3 Udgangsfrekvens [Hz] 40,00 Hz d081.2...
  • Page 11: Fejlbeskrivelser

    → Montér bremsemodstand eller vurdér decelerationstiden. • Underspænding på tilgangen. Underspænding → Mål tilgangsspændingen. • Ekstern fejl er aktiveret på en digital Ekstern fejl indgang. → Fjern årsagen til ekstern fejl. • Jordfejl mellem afgangen og motor. Jordfejl → Find årsagen og ret fejlen.
  • Page 12: Beskyttelse Med Eksternt Udstyr

    Indbygget Indbygget 4004 – 4007 - 4015 4022 - 4040 Indbygget Indbygget 35,7 4055 - 4075 7.2. Sikringer For at beskytte frekvensomformeren anbefales det at benytte sikringer med nedenstående specifikationer: Type Type Størrelse Størrelse JX-A[] JX-A[] B002 - B004 4004...
  • Page 13: Appendix

    Reset fejl på omformeren (default indgang 3) PTC termistor modstand (se afsnit 7.3) Aktiver PID (se afsnit 4.1) Op kommando (bruges sammen med 28 og A001 = 2) Ned kommando Nulstilling af frekvensreference ved brug af UP/DWN Skift til kontrol med betjeningspanelet Sikkerhedsindgang (se afsnit 2.2)
  • Page 14: Faste Hastigheder

    Quick Guide 8.3. Faste hastigheder Der er mulighed for op til 16 faste hastigheder + JOG. Fabriksindstillingen tillader en fast hastighed. Nedenstående skema viser kombinationen af digitale indgange. Multihastighed 1 Multihastighed 2 Hastighed Hastighed [Hz] CF1 (indgang 5) CF2 (ikke allokeret)
