PNP/NPN

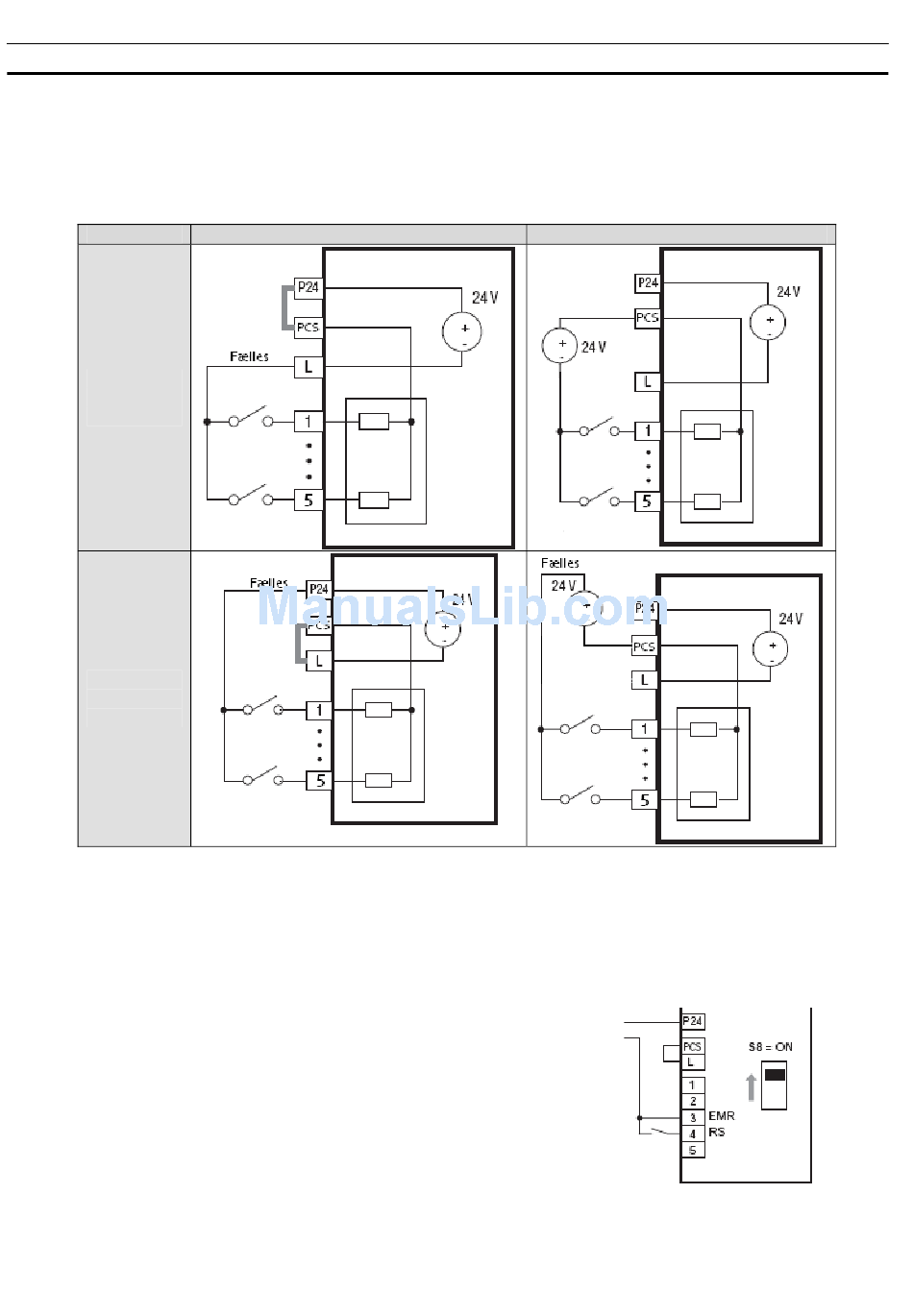

Frekvensomformerens digitale indgange kan forbindes, både som NPN og PNP, med intern eller
ekstern strømforsyning:
NPN
indgang
(Sinking)
PNP
indgang
(Sourcing)
*Når ekstern strømforsyning benyttes, skal forbindelsen mellem PCS og L/P24 altid fjernes.
2.2.

DIP switche

Der er to DIP switche på JX frekvensomformeren, S7 og S8.
S7 aktiverer modbus kommunikation. Når denne er ON, er knapperne uden funktion.
S8 aktiverer digital indgang 3, som sikkerhedsindgang og indgang 4
som sikkerheds reset. Dette er IKKE kategori 3 sikkerhed, men kan
bruges hvor der er behov for simpelt nødstop.
