MONTAGE DER DUNSTABZUGSHAUBE

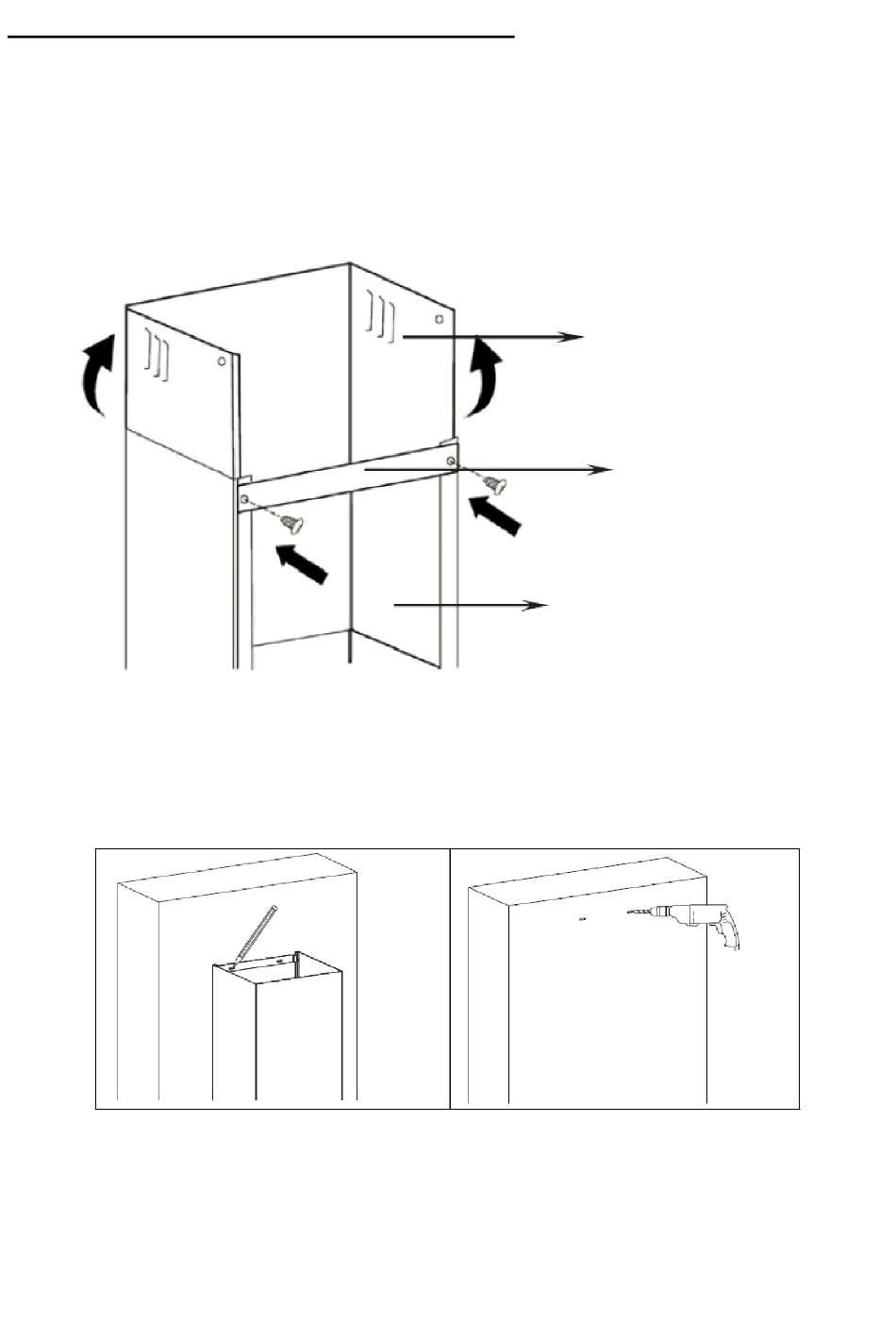

Befestigen Sie die untere Abluftkanalhalterung wie gezeigt am unteren Kanal.
Verwenden Sie 2 Schrauben ST4x8mm.
(Ziehen Sie die Schrauben nicht zu fest an, und achten Sie darauf, dass der
obere Abluftkanal leicht in den unteren gleiten kann.)
Setzen Sie den oberen Abluftkanal in den unteren ein.
Setzen Sie den unteren Abluftkanal in das Gerät ein, und markieren Sie dann
die Löcher an der Wand.
Entfernen Sie den unteren Abluftkanal und bohren Sie Löcher in die Wand:
Loch für Schraube mit Durchmesser Ø8 mm
Verwenden Sie passende Dübel für Ihre Wand.
Oberer Abluftkanal
(Innenseite)
Unterer Abluftkanal
(Außenseite)
157
Untere Abzugshalterung
