Haier HADG9CBS4BWIFI Installation And User Manual page 344

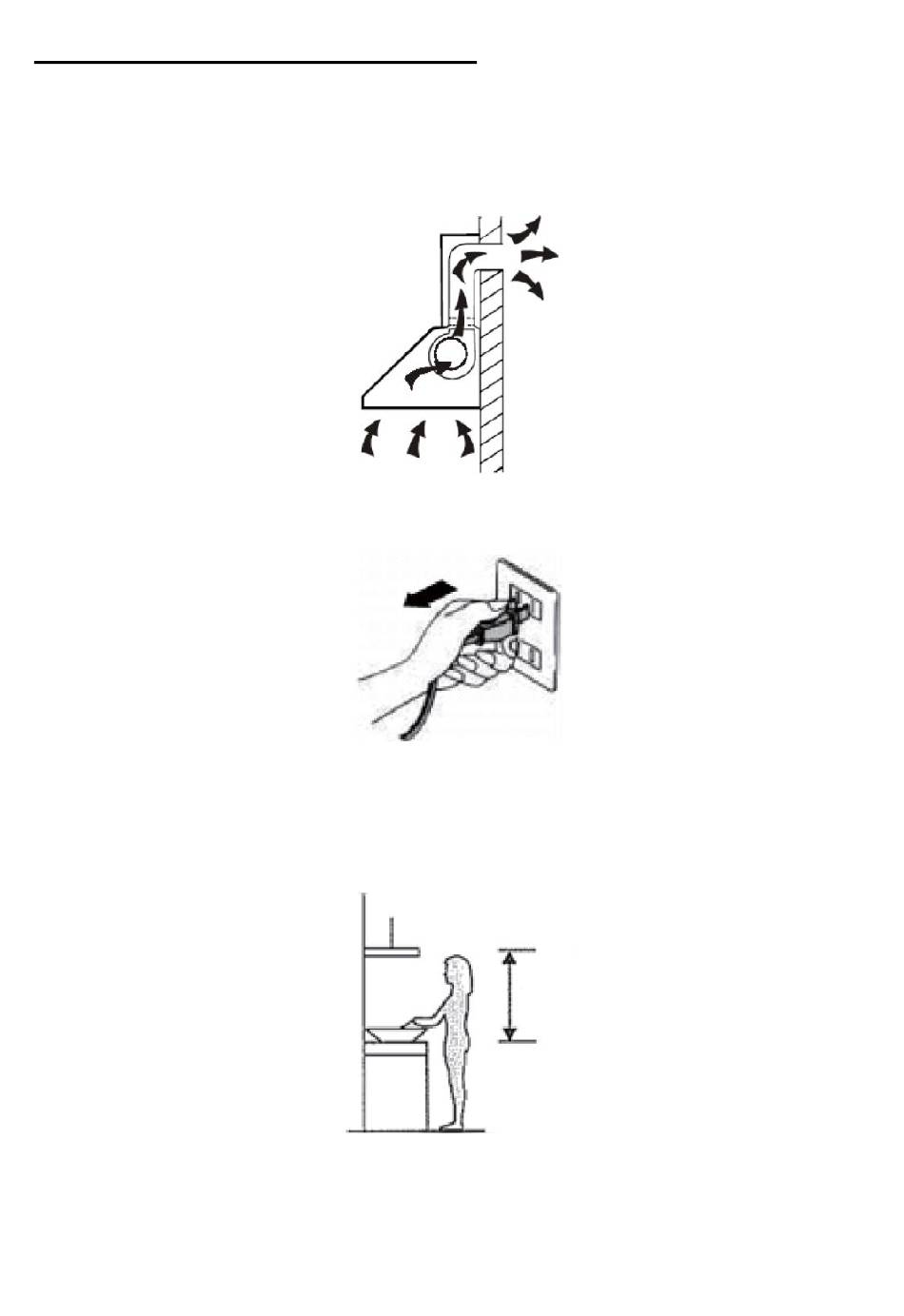

INSTALLATIE (montage op de muur)
Als u een uitvoer naar buiten hebt, kan de afzuigkap worden aangesloten
zoals op de onderstaande afbeelding door middel van een afzuigkanaal
(geëmailleerd, aluminium, flexibele niet-brandbare buis met een binnendia-
meter van 150 mm).
Zet voorafgaand aan de installatie het apparaat uit en neem de stekker
1.
uit het stopcontact.
Voor het beste effect moet de dampkap op 65-75 cm afstand boven
2.
het kookvlak worden geplaatst.
65 cm
|
75 cm
343
