INSTALLATIE (LUCHTDEFLECTOR VOOR T-VORM, GEBOGEN
GLAS, VLAKGLASMODELLEN)
De luchtdeflector wordt vermeld als inbegrepen en niet als optioneel.

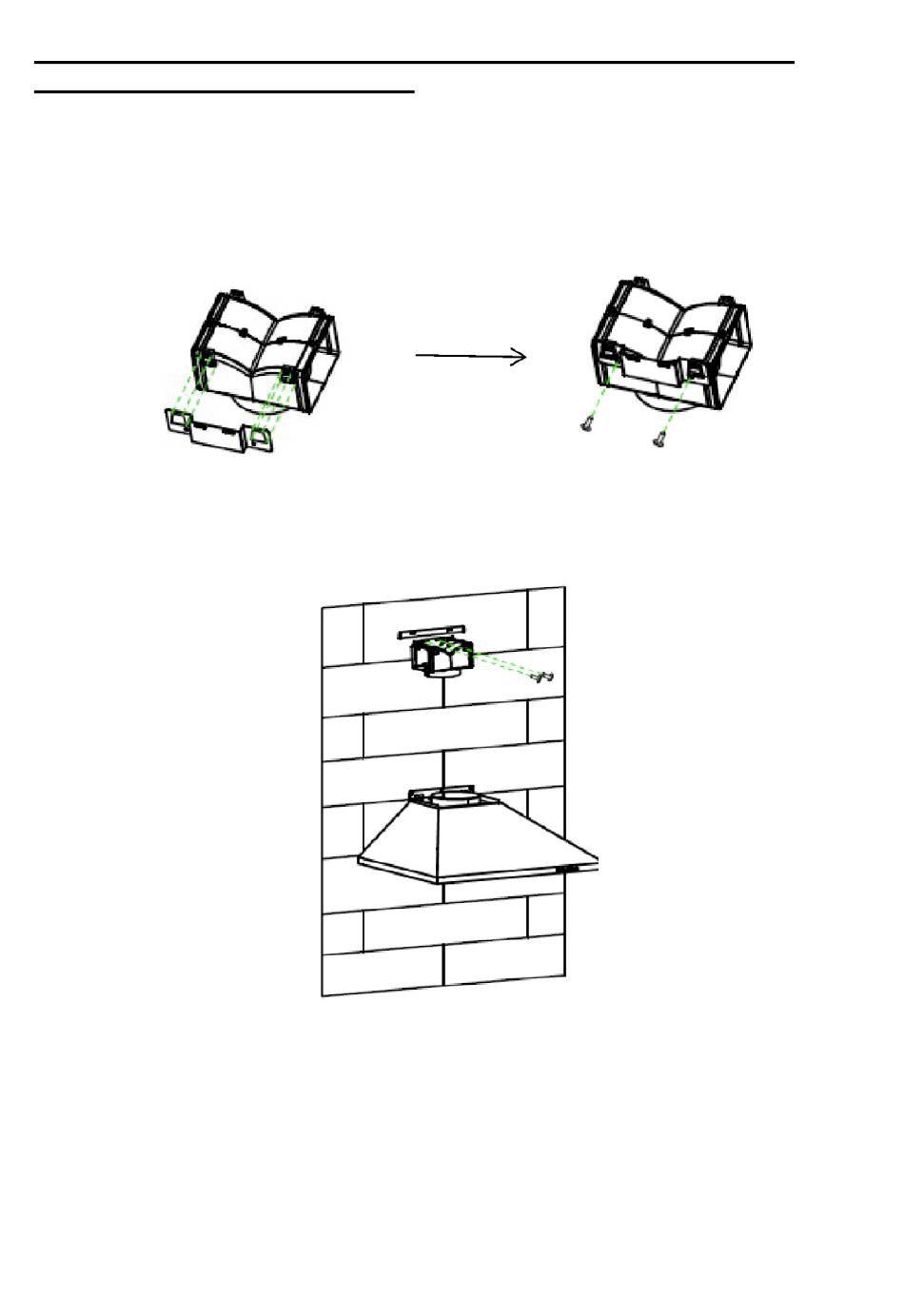

Bevestig de beugel aan de T-vormige plastic uitlaat met 2 meegeleverde
1.
ST3,5x12 mm schroeven, zoals hieronder afgebeeld:
Boor 2 gaten in de muur voor de wandpluggen en schroef de beugel op de
2.
muur met de 2 meegeleverde ST4x30 mm schroeven.
Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder
3.
aangegeven:
