INSTALAÇÃO DO EXAUSTOR
Posicione o exaustor na altura desejada respeitando a altura mínima acima da
placa.

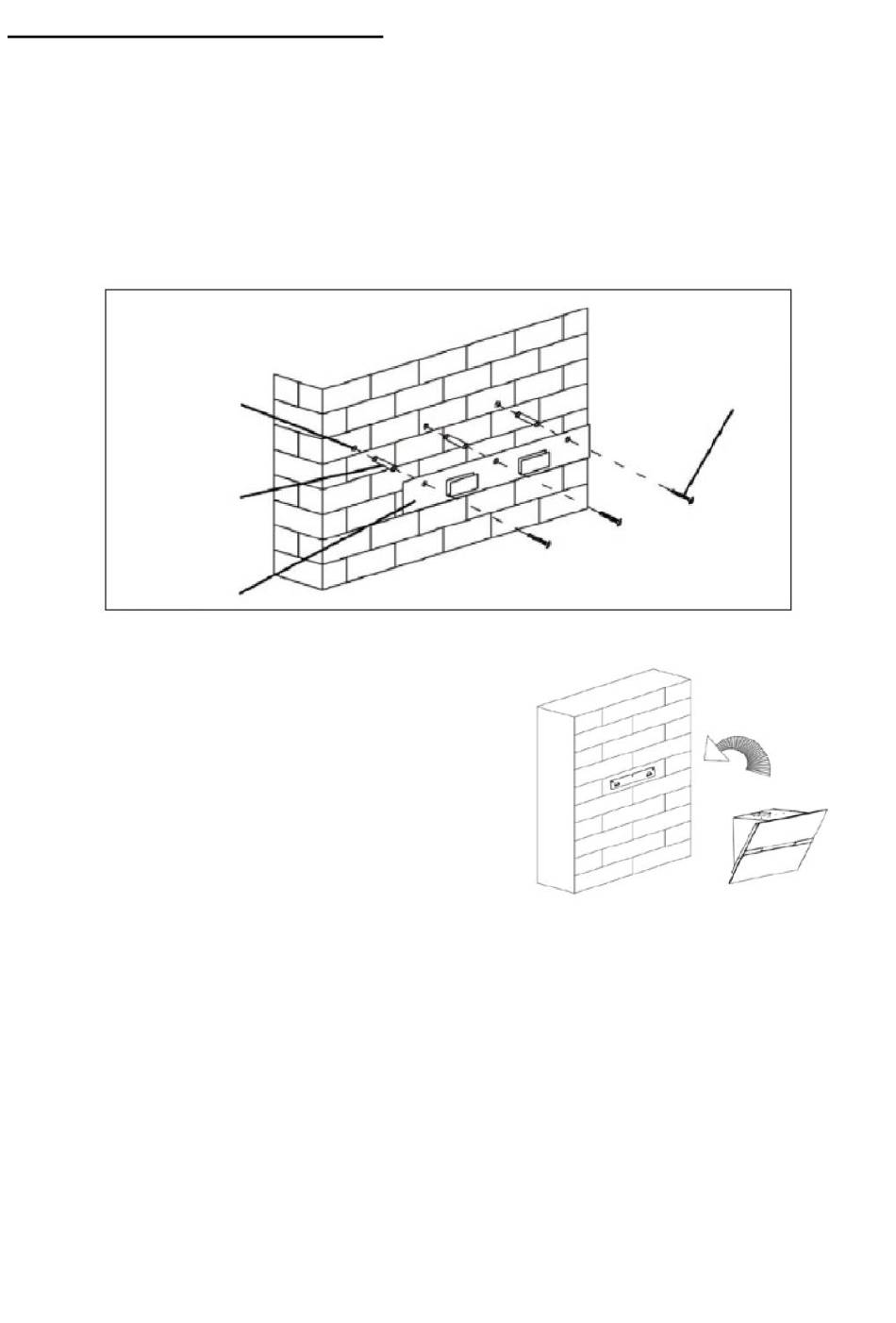

Marque a localização do suporte de parede. (Colocou os furos entre 700 e 800 mm
acima da superfície de trabalho). Retire o exaustor e posicione o suporte de parede
para marcar as localizações dos furos na parede.
Faça os 3 furos na parede para inserir o sistema de fixação apropriado (parafuso
St4x30 mm).
Furos na
parede
Bucha de
parede
Suporte do
exaustor
Pendure o exaustor nos entalhes do
suporte da parede.
134
Parafuso
(4 mm x 30 mm)
