INSTALAÇÃO (DEFLETOR DE AR PARA FORMA EM T, VIDRO CURVO,
MODELOS PLANOS DE VIDRO):
O deflector do ar é mencionado como incluído e não opcional.

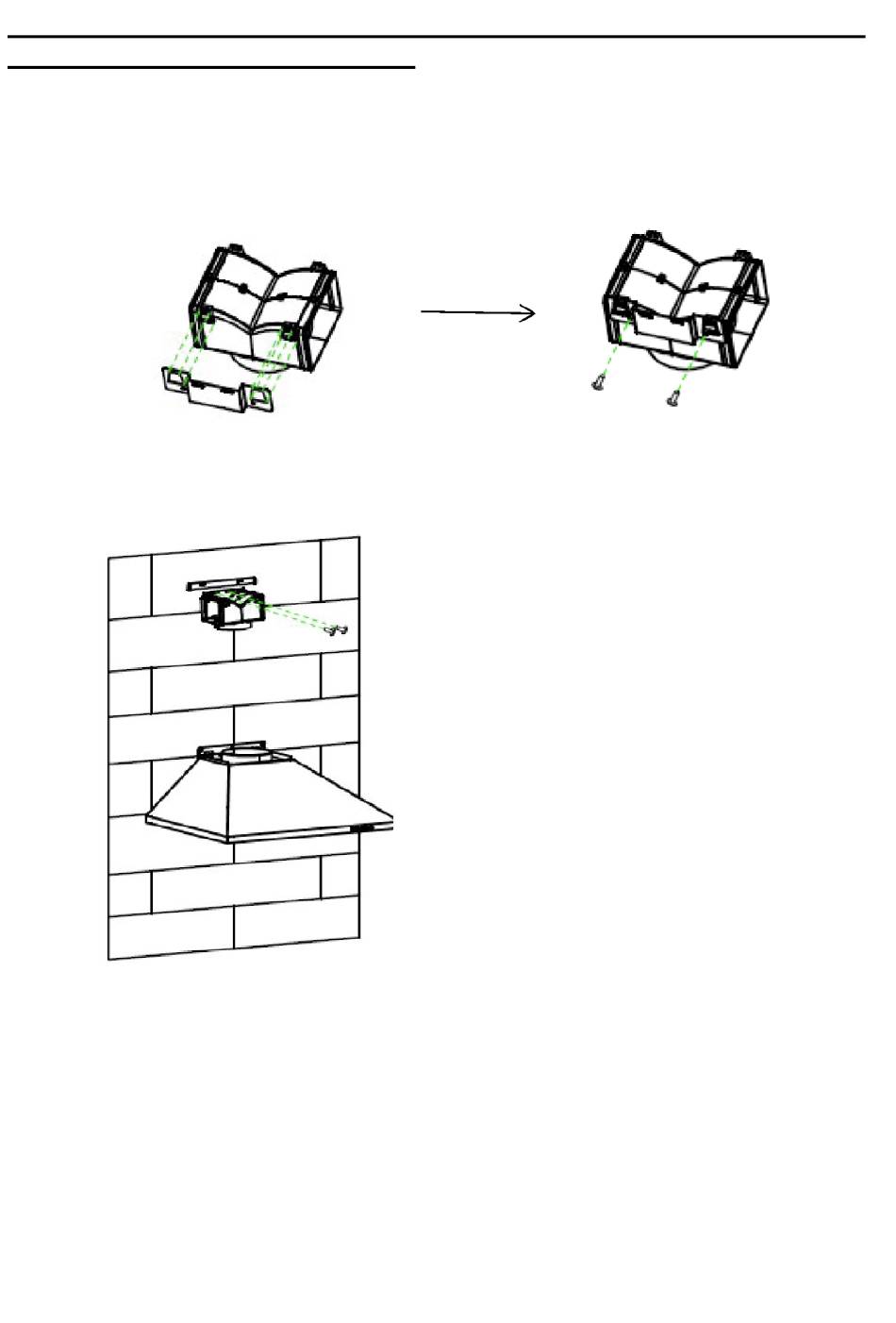

1. Fixe o suporte na saída de plástico em forma de T com 2 parafusos
St3.5x12 mm fornecidos conforme exibido em baixo:
2. Faça 2 furos na parede para acomodar as buchas de parede, em seguida,
enrosque e aperte o suporte na parede com 2 parafusos St4x30 mm
fornecidos.
3. Encaixe o tubo de escape na saída de ar do exaustor, como mostrado
abaixo:
