GALEOBT
Clavier codé éclairé Bluetooth et électronique déportée
1] PRÉSENTATION PRODUIT
Le GALEOBT est un clavier codé innovant pour montage sailli qui allie une esthétique
élégante et raffinée à une sécurité robuste. Doté d'un contrôleur électronique à distance
et d'un corps résistant au vandalisme, ce clavier minimise le risque que le système soit
désactivé par quelconque manipulation. GALEOBT est doté d'une connexion Bluetooth.
Son application mobile gratuite pour iOS ou Android rend sa programmation plus
facile que jamais. Grâce à une interface simple et intuitive, vous pouvez rapidement
configurer tous les paramètres clés directement depuis votre smartphone.
3 relais de commande
Touches éclairées
Jusqu'à 100 codes d'utilisateur
Finition: Zamak®
Technologie: Bluetooth
Tension libre
Alimentation:
- 12V à 24V DC
- 24V à 48V DC
Consommation: Avec les 3 relais activés
et les touches éclairées
12 V
24 V
48 V
AC
166 mA
82 mA
-
DC
195 mA
105 mA
54 mA
2] ÉLÉMENTS FOURNIS
GALEO
®
Vis
Clé cou-
Plaque
Cache
de
Varistance
Torx®
dée T20
vis
montage
(M4x10)
Torx®
1
1
1
1
1
3] SPÉCIFICATIONS
Fonction
Description
Digicode
extérieur (IP64)
Façade et touches métalliques en Zamak
®
au vandalisme
Programmation intuitive
Standard CDVI jusqu'à 100 codes d'accès directement
paramétrables par l'utilisateur
Design
Faible encombrement et extra plat
Programmation par défaut
Pas de code maître par défaut (sortie d'usine), 5 chiffres.
Deux programmaitions
Fonctionnement de la BOXCODE avec l'application CDVI ou le
possibles
Digicode
®
12
IP64
WEEE & RoHS
CE Certification
IK10
-25°C à 70°C
UKCA Certification
(x4)
Vis de
Cheville
Passe fil
Passe fil
Plaque de
montqge
plastique
Ø20mm
Ø25mm
fixation
(M4x30)
4
4
2
2
et haute résistance
®
TMGALEO.
FR
FR
Clavier codé éclairé Bluetooth et électronique déportée

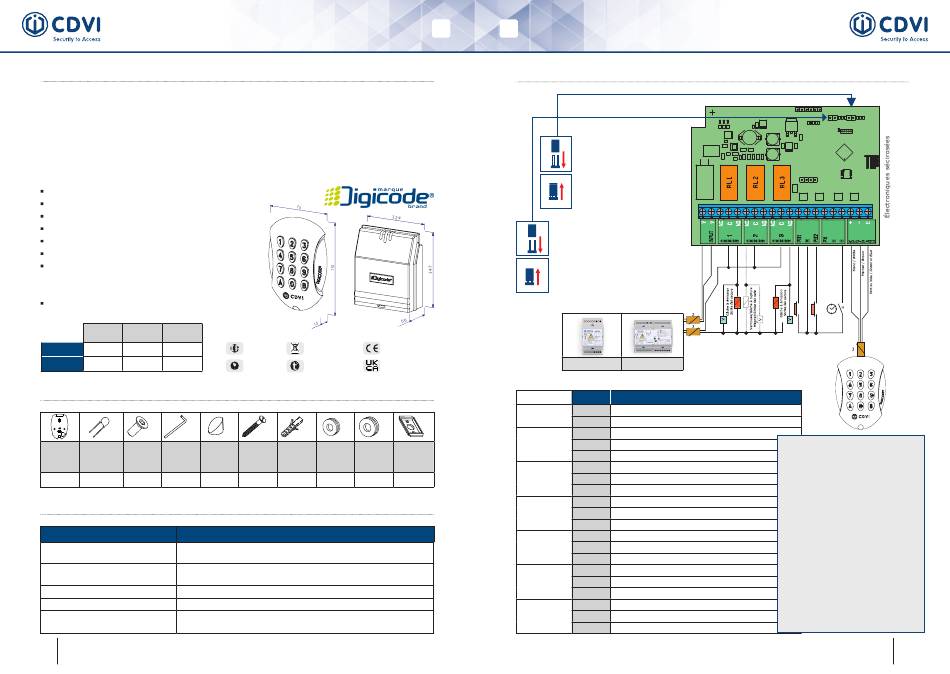

4] CÂBLAGE ET CONNEXIONS
La mémoire peut être
réinitialisée à l'aide du cavalier
P1. Coupez l'alimentation,
placez le cavalier sur P1 et
remettez l'alimentation en
marche pour réinitialiser la
mémoire.
Le cavalier sur P2 permet de
changer le code d'entrée par
l'utilisateur. Le cavalier doit être
placé pour les modifications et
enlevé pour verrouiller cette option.
Alimentations préconisées
ADC335
Sortie
V
INPUT
V
NC
DOOR 1
C
NO
NC
DOOR 2
C
1
NO
NC
DOOR 3
C
NO
PB1
Boutons
M
poussoir
PB2
PX
Horloge
H
H
+
Digicode
®
-
TMGALEO
E
GALEOBT
ADC612S
Correspondance
Alimentation 12V à 24V AC ou 12V à 48V DC
Alimentation 12V à 24V AC ou 12V à 48V DC
Contact normalement fermé du relais 1
Commun du relais 1
L'entrée de Demande De Sortie (DDS)
Contact normalement ouvert du relais 1
Contact normalement fermé du relais 2
PB1 L'entrée de DDS active le relais
1.
Commun du relais 2
PB2 L'entrée de DDS active le relais
Contact normalement ouvert du relais 2
2.
Contact normalement fermé du relais 3
Le mode et le temps de
Commun du relais 3
programmation sont programmables.
Contact normalement ouvert du relais 3
L'entrée H peut être utilisée avec une
Bouton poussoir de sortie relais 1
minuterie pour permettre un accès
Commun boutons
libre après avoir appuyé sur une des
Bouton poussoir de sortie relais 2
touches du clavier.
Non utilisé
Lorsque le contact entre le droit 'H'
Non utilisé
et 'M' est ouvert, la demande d'accès
est désactivée. Lorsque le contact
Contact horloge
est fermé, vous pouvez appuyer sur
Clavier fil blanc
n'importe quelle touche pour ouvrir
le relais 1.
Clavier fil marron
Clavier vert ou bleu (éclairage)
P2
P1
BP1
BP2
PB1
PB2
13
