- Page 1 Keypad DGA...
-
Page 2: General Information

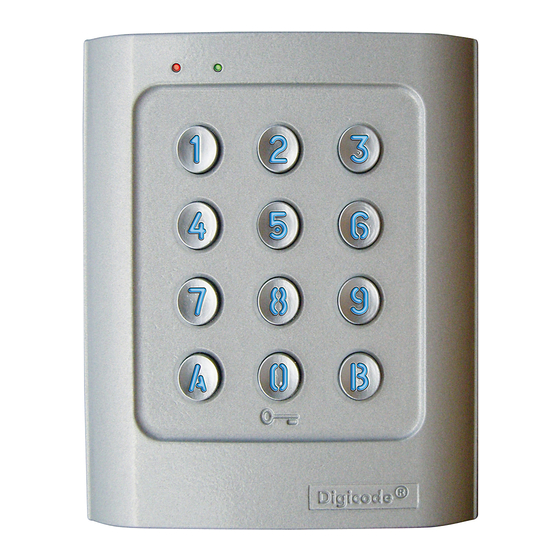

Keypad DGA 1] GENERAL INFORMATION Construction: Zamak cast alloy ® Self-contained Surface mount Capacity of 100 user codes of 4 to 6 digits Stored in EEPROM memory Buzzer audible signal Backlit keys Strong construction 2 dry contact relay outputs Adjustable time output:... -
Page 3: Mounting Kit
Take the marks with the back plate Insert the 2 plastic anchors. Then fasten the screw at the buttom of the DGA. Drill the 2 mounting mount the back plate of the DGA of the DGA keypad with the Torx ®... -
Page 4: Wiring Diagram
Keypad DGA WIRING DIAGRAM Black INPUT VOLTAGE 230 V 12Vac to 24Vac 12Vdc to 48Vdc Pink [C1] ELECTROMAGNET INPUT VOLTAGE 230 V Brown [NC] Locking devices Orange [NO] Yellow Dark green Light green Blue Purple [C2] STRIKE Gray [NO] Dark blue [NC]... - Page 5 Keypad DGA Default values - 1 short beep: Keypad powered. replace it by 0 0 0 0 if code - Without codes. - 1 long beep: Data computing length is 4-digits format or - Illumination time: 10 seconds. in programming or access replace it by 0 0 0 0 0 if the - Relay release time: 1 second.
-
Page 6: Changing The Master Code
Keypad DGA C. Changing the master code ( ex. 0 0 0 0 0 in 5-digits length code ) The master code is used only - A beep is emitted to confirm the user to enter in programming mode. code has been deleted. 1. Enter the master code twice (1 2 3 4 5 default value master code). -
Page 7: Reset Master Code
Keypad DGA F. Reset master code 3. Press B to exit from On stand-by operating mode, the programming mode. short the wires yellow and white. 2 beeps are emitted to confirm that the keypad is in stand-by operating mode. - One beep is emitted. - Wait until the greed LED light is off. I. Audible Feedback - Seperate the two wires. - Page 8 Keypad DGA Enter Master code twice 2 x beeps Illumination Time relay 1 Time relay 2 Code length Master code duration 1 x beep = OK 1 x beep = OK 1 x beep = OK 1 x beep = OK...
- Page 9 Keypad DGA Sub master Buzzer (audible Sub master Reset User codes code 2 feedback) code 1 00-99 1 x beep = OK 1 x beep = OK 1 x beep = OK 1 x beep = OK 4, 5 or 6 digit code...
- Page 10 Keypad DGA This spread sheet will help you keep track of the user codes programmed in the keypad User User User Code Name Code Name Code Name location location location Relay 1 Relay 2 Reminder From user location 00 to 59.
- Page 11 CDVI to be defective should be returned under these warranty terms if accompanied by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only if the product is registered, within 1 month from delivery to the final costumer. To obtain full details of this...
- Page 12 Kodlås DGA 1] PRODUKTSPECIFIKATION Material: Zamak gjutaluminium ® Kompakt montage Utanpåliggande montage Klarar upp till 100 koder med 4 till 6 siffror Inbyggt EEPROM-minne Ljudindikering Bakgrundbelysta knappar Robust konstruktion 2 potentialfria reläutgångar Tidinställning för reläutgång: 1 till 99 sekunder eller växlande funktion Spänningsmatning: 12-24Vac och 12-48Vdc Strömbörbrukning: 25 till 80mA Monteras med Torx skruvar ®...
- Page 13 Kodlås DGA 3] MONTERINGSSATS 3] MONTERINGSSATS ® Fast nyckel TORX Monteringsskruv Varistor 05D 680K Plastplugg S5 ® TORX skruv M4x10 M4x30 4] MONTERINGSINSTRUKTIONER Kontrollera att monteringssatsen är komplett och att du förberett kablarna till DGA kodlåset innan monteringen påbörjas. Försäkra dig om att du har rätt verktyg tillgängliga (borr, skruv- mejsel, måttstock mm) och följ sedan monteringsanvisningarna för DGA kodlås (X2) Digicode (X2) Sätt kodlåsets bakstycke mot väggen Sätt plastpluggarna i de borrade hå- Kroka fast kodlåset på...
- Page 14 Kodlås DGA KOPPLINGSSCHEMA Svart INSPÄNNING 230 V 12Vac till 24Vac Röd 12Vdc till 48Vdc Rosa [C1] Magnet Inspänning 230 V Brun [R1] Lås Orange [T1] Mörkgrön Ljusgrön Ljusblå Lila [C2] ELSLUTBLECK Grå [T2] Mörkblå [R2] ÅTERSTÄLLNING VARISTOR Kablar Beskrivning För att säkra kodlåset mot Svart Inspänning 12-24 VAC eller 12-48 VDC...
- Page 15 Kodlås DGA Standard inställningar sparat i programmeringsläge användas som användarkod. - Utan koder. eller dörr öppnas. - För att ta bort en användarkod: - Tidsinställd belysning : - 2 korta pipsignaler = Ersätt den med 0 0 0 0 om 10 sekunder. Åtkomst till eller lämna kodlängden är 4-siffrig eller...
- Page 16 Kodlås DGA C. Byt masterkod - Tryck lika många 0 som kodlängden ( t.ex. 0 0 0 0 0 för 5-siffriga koder) Masterkoden används endast till att komma in i programmeringsläget. - En pipsignal bekräftar användarkoden har raderats. 1. Knappa in masterkoden två gånger (Masterkodens standardvärde: 1 2 3 4 5).
- Page 17 Kodlås DGA F. Återställ masterkod I. Ljudindikering I standbyläge, koppla ihop den gula och När du skriver in en giltig kod så får du en den vita kabeln. ljudindikering, här kan du aktivera ljudindikering vid varje knapptryckning. - En pipsignal hörs. - Vänta tills den grön dioden släcks. 1. Knappa in masterkoden två gånger - Ta isär kablarna.
- Page 18 Kodlås DGA Knappa in masterkoden 2 gånger 2 x pip Tidsinställning Tidsinställning Tidsinställning Kodlängd Masterkod bakgrunds- relä 2 relä 1 belysning 1 x pip 1 x pip 1 x pip 1 x pip 1 x pip 10-99 sek 4, 5 eller 6...
- Page 19 Kodlås DGA Återställa Programmera Undermaster- Undermaster- Ljudindikering masterkod och användarkoder kod 1 kod 2 användarkod 00-99 1 x pip 1 x pip 1 x pip 1 x pip 4, 5 eller 6 siffror 0 = stäng av Knappa först in...
- Page 20 Kodlås DGA Anteckningar - Lista över användarkoder Plats Namn Plats Namn Plats Namn Reläutgång 1 Reläutgång 2 Plats 00 till plats 59. Plats 60 till plats 99. cdvigroup.com...
- Page 21 ändrats eller manipulerats. Endast produkter godkända från CDVI som är deffekta, kan returneras enligt dessa villkor. Produkten skall skickas med ett RMA nummer (returnummer) som tillhandahålls av CDVI. CDVI skall efter eget val, reparera eller ersätta den defekta produkten på CDVI egen fabrik, eller enligt CDVI auktoriserat servicecenter. Denna garanti täcker inte...
- Page 22 Extranet : CDVI_IM DGA CMYK A5 EN-SE 01 CDVI Group FRANCE (Headquarters) Phone: +33 (0) 1 48 91 01 02 CDVI FRANCE + EXPORT +33 (0) 1 48 91 01 02 www.cdvi.com CDVI AMERICAS [CANADA - USA] +1 (450) 682 7945 www.cdvi.ca...
