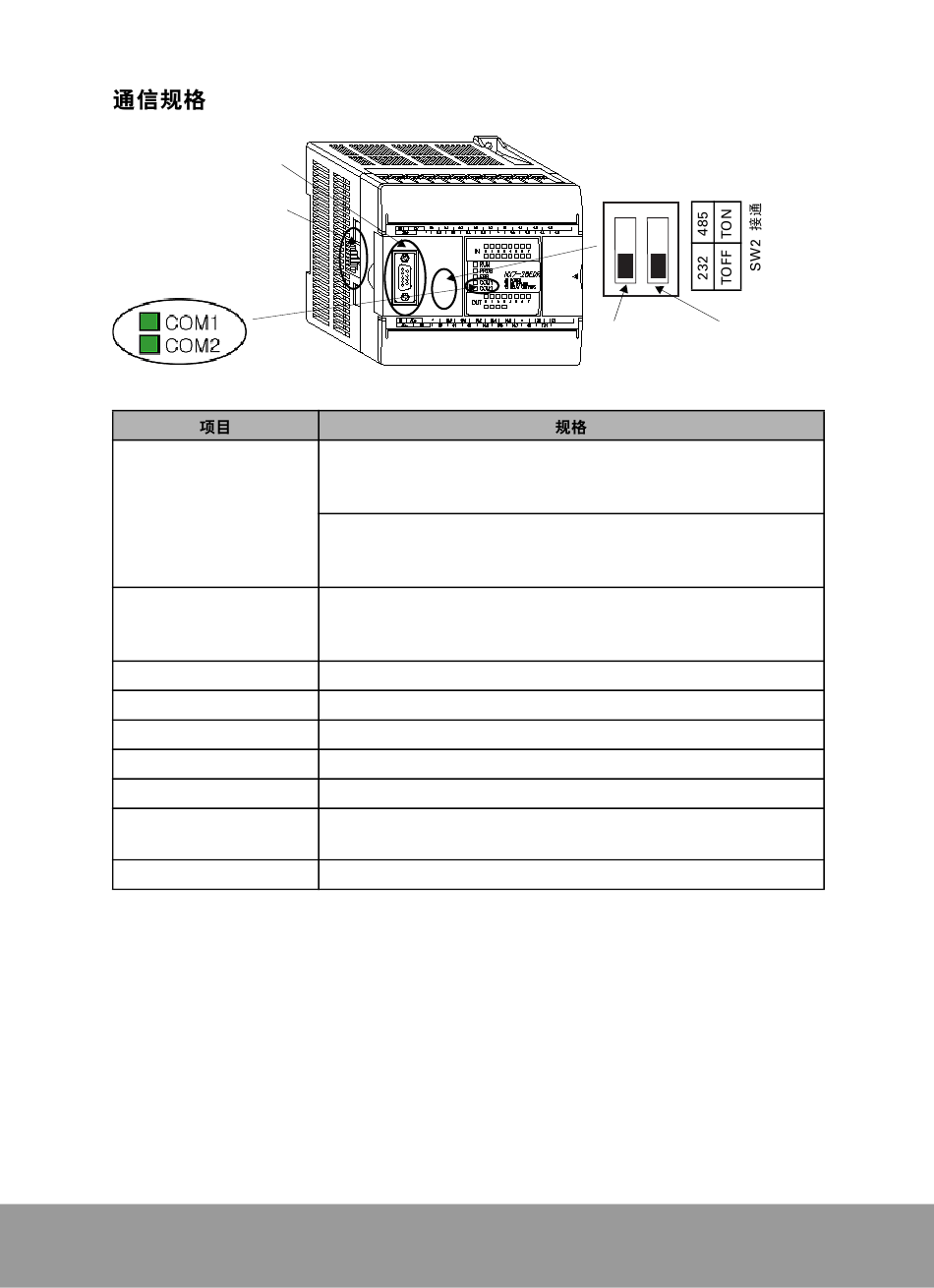

COM1 （9 针母型 D-Sub）
COM2 （8 针母型 RJ45）
通信状态 LED
（通信期间闪烁）
接口
波特率
协议
数据位
奇偶校验
停止位
通信距离
端接电阻
传输电缆
COM1：RS-232C 或 RS-485， 9 针 D-Sub
DIP 开关
•
NX7s 控制器只在 COM1 上支持 RS-232C。
•
COM2：RS-232C 或 RS-485， 8 针模块化端子
自动识别 （接线方法）
•
NX7s 控制器只在 COM2 上支持 RS-485。
•
38400、 19200、 9600 和 4800，自动选择
•
（但上述速度仅限于 COM2 用户定义的通信方式。 ）
当通信暂停一分钟后进行重置，以更改速度。
•
半双工异步轮询
8 位
无
1 位
RS-232：不超出 15 米， RS-485：不超出 1.2 千米
COM1：由内部 DIP 开关进行调节
COM2：外部用户接线 （建议使用 150 Ω 电阻）
双绞线 （屏蔽双绞线）
COM1 DIP 开关
NX7 控制器）
（仅适用于
RS-232C/RS-485 端接
选择器开关 电阻设置开关
