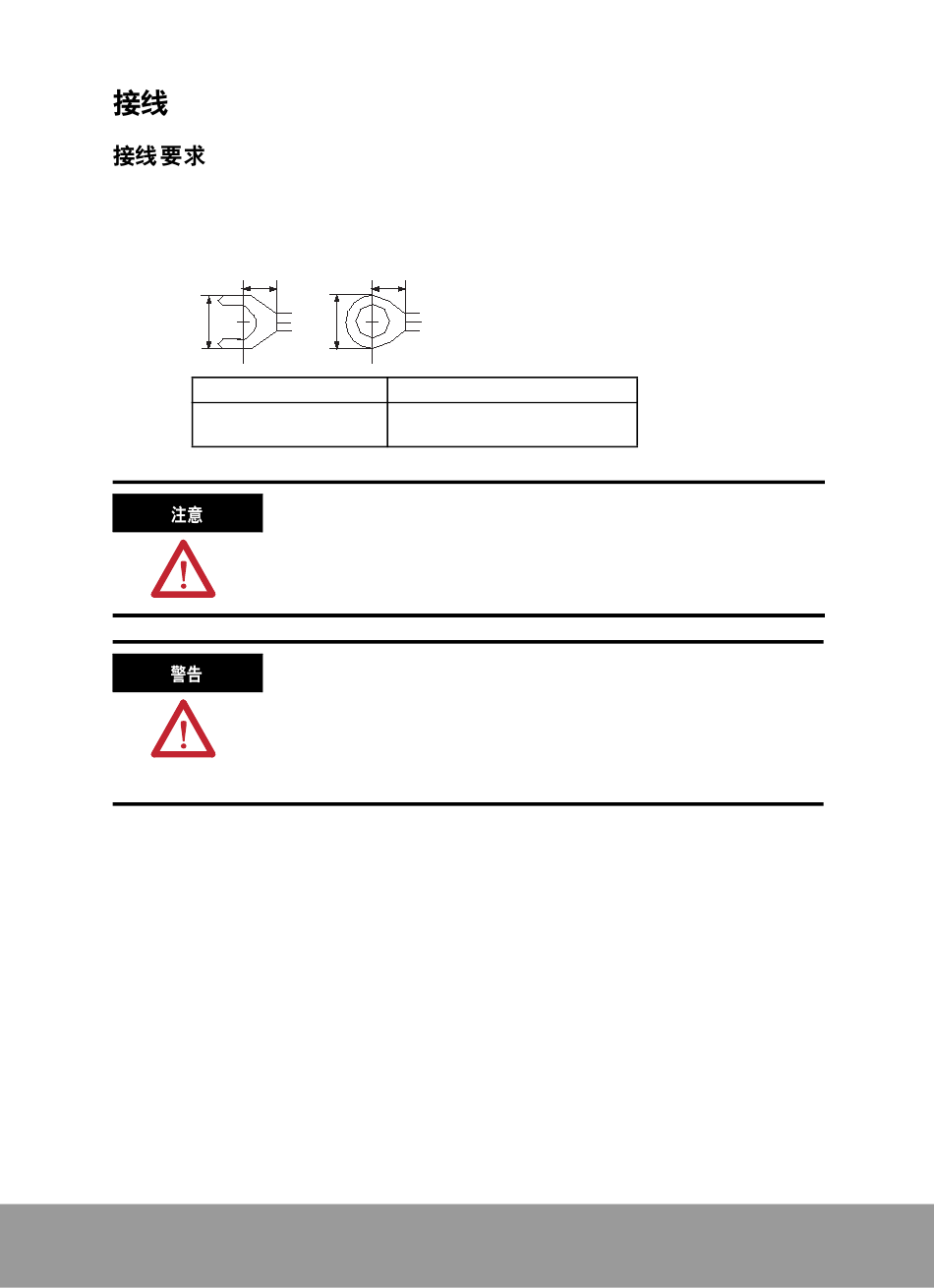

• 请使用下列规格的端子。
• 端子的接线扭矩设置在 5 至 7kgfcm 的范围内。
• 使用规格为 #16 到 #22 AWG 的接线线缆。
L
宽
宽
无焊剂端子
M3.0
利用端子块接线时，端子的接线扭矩应设置在指定的范围内
（0.5 至 0.7 Nm） 。否则，可能损坏端子块或者导致触点发生
故障，从而使产品损坏或人员受伤。
在安装、接线、维护和清洁之前，务必断开控制器系统的电
源。切勿在接通电源的情况下，接触电源端子。否则，可能
遭到电击。
通过单独的线路对具有不同信号特征的线缆进行布线。通过单
独的线路分别为控制器和 I/O 设备供电。屏蔽信号线，以免产
品因受到干扰而失灵。
L
端子尺寸
宽度 = 6.35 毫米 （0.25 英寸）或更小
长度 = 6.35 毫米 （0.25 英寸）或更小
接线扭矩
0.5 至 0.7 Nm
（5 至 7 kgfcm）
