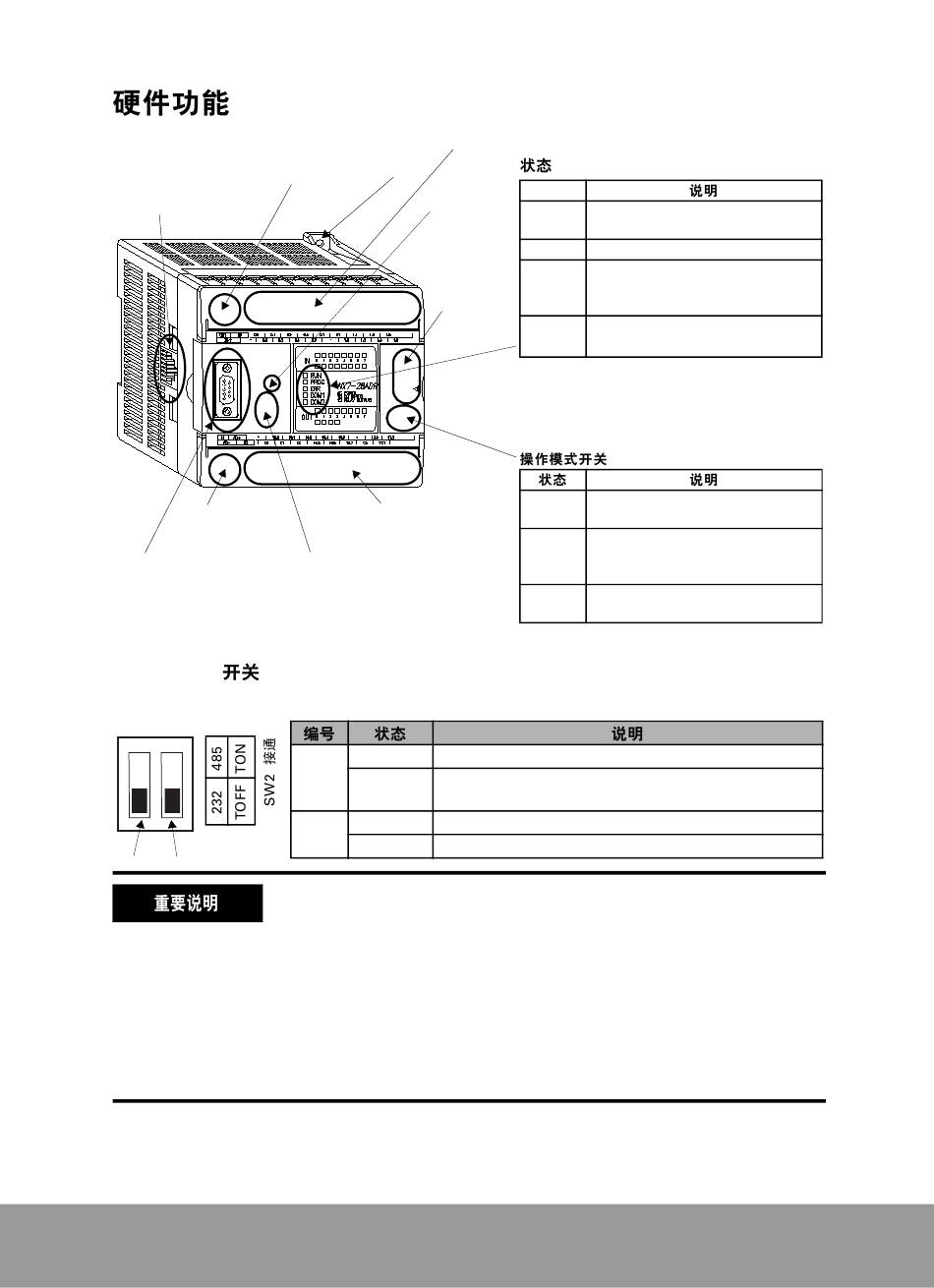

COM2： RS-232C/
RS-485 8 针母型
RJ45 （NX7s 控制
器只在 COM2 上支
持 RS-485。 ）
电源连接器
COM1： RS-232C/
RS-4859 针母型
D-Sub （NX7s 控制
器只在 COM1 上支
持 RS-232C。 ）
COM1 DIP (SW2)
打开通信护盖，调整 DIP 开关，如下所示：
接通
1 2
24V DC 辅 面板
输入端子块
固定
助输出
孔
（用于传感
器电源）
电池插座
扩展模块连
接器
输出端子块
COM1 DIP 开关 (SW2)
- 选择 RS-232C 或 RS-485
- 设置端接电阻
（仅适用于 NX7 控制器）
启用 COM1 的 RS-232C 通信
关断
1
启用 COM1 的 RS-485 通信
接通
（用于手持式编程器和多点连接等）
禁用 RS-485 通信的终端
关断
2
启用 RS-485 通信的终端
接通
• COM1 DIP 开关仅适用于 NX7 控制器。
NX7s 控制器只在 COM1 上支持 RS232C。
• 系统将自动检测波特率，并将其调整在 4800 至 38400 bps
范围内。如果超过一分钟未进行任何通信，则系统自动检测
速度，并重新进行配置。
• 通信线缆所连的控制器和外围设备之间可能出现通信干扰或
信号失真等问题，为此在通信线缆的末端连接了端接电阻以
消除上述现象。
• 在 COM2 端口处连接外部连接器，以起到端接作用。
LED
LED
处理器运转时亮起。
RUN
处理器暂停时闪烁。
PROG 可以修改或下载程序时亮起。
检测到处理器故障时亮起。
ERR 未安装电池或者需要更换电池时
闪烁。
COM1
正常供电时亮起。
正通过该端口进行通信时闪烁。
COM2
处理器正处于运转状态。
RUN
不允许编辑程序。
远程编程模式。
RMT 运行或暂停操作，允许编辑和下载
程序。
处理器处于停止模式。
PROG
允许编辑程序。
