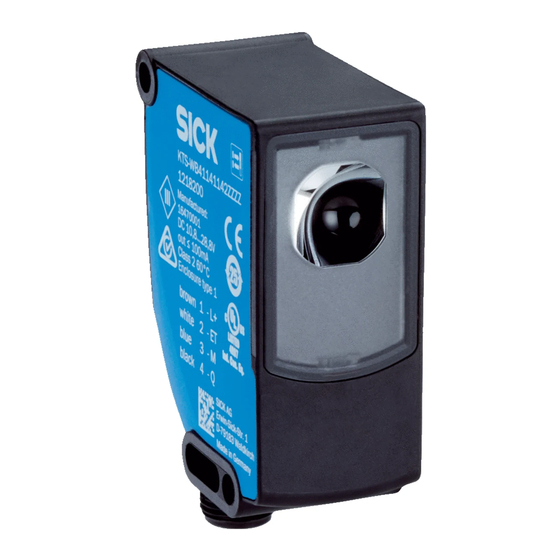

- Page 1 KTS-WB41141142ZZZZ CONTRASTTASTERS...
- Page 2 KTS-WB41141142ZZZZ | KTS CONTRASTTASTERS Bestelinformatie Afbeelding kan afwijken Type Artikelnr. KTS-WB41141142ZZZZ 1218200 Meer apparaatuitvoeringen en accessoires www.sick.com/KTS Gedetailleerde technische specificaties Kenmerken Speciale toepassingen Standaard Apparaattype Easy Teach Afmetingen (B x H x D) 26 mm x 62 mm x 47,5 mm Tastwijdte ≤ 13 mm Tastwijdtetolerantie ± 3 mm Behuizingsvorm...
- Page 3 KTS-WB41141142ZZZZ | KTS CONTRASTTASTERS Stroomopname < 100 mA Schakelfrequentie 25 kHz Responstijd 20 µs Jitter 10 µs Schakeloutput Push-pull: PNP/NPN Schakeloutput (spanning) Push-pull: PNP/NPN HIGH = U - 3 V/LOW ≤ 3 V Uitgangsstroom I 100 mA max. Input, teach-in (ET) Teach: U = 10 V ... < U Opslagtijd (ET) 35 ms, non-volatile opslag...
- Page 4 KTS-WB41141142ZZZZ | KTS CONTRASTTASTERS ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 Maattekening (Afmetingen in mm (inch)) 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① Optische as ② Bevestigingsboring ③ Stekker M12, leveringstoestand ④ Stekker M12, eindstop rechts ⑤ Stekker M12, eindstop links ⑥ Weergave- en instelelementen...
- Page 5 KTS-WB41141142ZZZZ | KTS CONTRASTTASTERS Aansluitschema Cd-380 + (L+) Teach (ET) - (M) Bedieningsconcept KTS Core easy-teach - instelling schakeldrempel Suitable for manual positioning of the object to be detected, e.g. marks and background. 1. Position mark 2. Position background When setting the contrasts to be...
- Page 6 KTS-WB41141142ZZZZ | KTS CONTRASTTASTERS KTS Core - instelling schakeldrempel (2-punts teach-in) Suitable for manual positioning of the object to be detected, e.g. marks and background. 1. Position mark 2. Position background When setting the contrasts to be When setting the contrasts to be...
- Page 7 KTS-WB41141142ZZZZ | KTS CONTRASTTASTERS Korte beschrijving Type Artikelnr. Montagestang, recht, 200 mm, staal, Staal, verzinkt, zonder bevestigingsmateriaal BEF-MS12G-A 4056054 Montagestang, L-vormig, 150 mm x 150 mm, staal, Staal, verzinkt, zonder bevestigings- BEF-MS12L-A 4056052 materiaal Stekkers en kabels • Aansluittype kop A: Contactdoos, M12, 4-pins, recht, A-gecodeerd...
- Page 8 SICK In één OOGOpSlAG SICK is één van de toonaangevende fabrikanten van intelligente sensoren en sensoroplossingen voor indus- triële toepassingen. Ons unieke aanbod van producten en services is de perfecte basis voor een veilige en efficiënte besturing van processen, voor de bescherming van mensen tegen ongevallen en het voorkomen van milieuverontreiniging.
