Page 2
2-punts teach-in Schakelfunctie Helder-/donkerschakelend Tijdvertraging Bijzondere kenmerken Toestand bij uitlevering 2-punts teach-in Standaardinstelling Geen Insteller toetsblokkering Standaard Gemiddelde levensduur: 100.000 h bij T = +25 °C. Net betrekking tot lange apparaatzijde. CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46 Wijzigingen en correcties voorbehouden...
Page 4
(Afmetingen in mm (inch)) 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① Optische as ② Bevestigingsboring ③ Stekker M12, leveringstoestand ④ Stekker M12, eindstop rechts ⑤ Stekker M12, eindstop links ⑥ Weergave- en instelelementen CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46 Wijzigingen en correcties voorbehouden...
Page 5

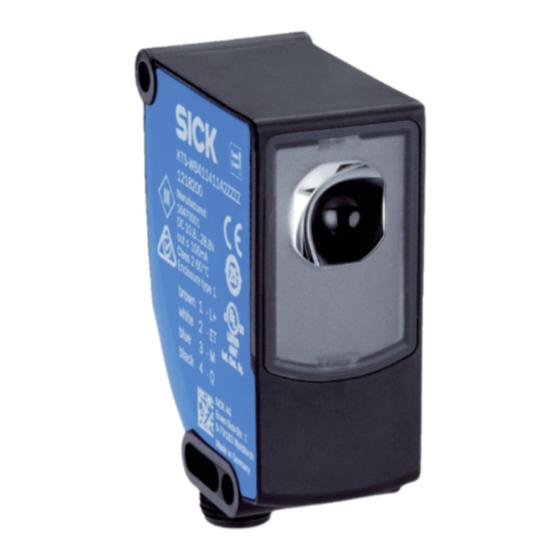

KTS-WB41141142ZZZZ | KTS Core CONTRASTTASTERS Instelmogelijkheden Weergave- en instelelementen LOCK >10s PWR Q ① Balkindicatie ② Enkelvoudige teach-in-toets ③ LED-statusindicatie Aansluitschema Cd-380 + (L+) Teach (ET) - (M) 2023-11-14 14:13:46 | Productgegevensblad CONTRASTTASTERS | SICK Wijzigingen en correcties voorbehouden...
Page 6
Static teach-in: light/dark setting is defined using teach-in sequence. Keylock (activation and deactivation): Press and hold the Teach-in pushbutton > 10 s. Teach-in failure: The Q-LED (yellow) flashes and all LEDs flash on the bar graph (green). CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46 Wijzigingen en correcties voorbehouden...
Distance in mm (inch) Aanbevolen accessoires Meer apparaatuitvoeringen en accessoires www.sick.com/KTS_Core Korte beschrijving Type Artikelnr. Universele klemsystemen Plaat K voor universele klemhouder, Staal, verzinkt, Universele klemhouder (2022726), BEF-KHS-K01 2022718 bevestigingsmateriaal 2023-11-14 14:13:46 | Productgegevensblad CONTRASTTASTERS | SICK Wijzigingen en correcties voorbehouden...
Page 8
Kop A: Contactdoos, M12, 4-pins, recht, A-gecodeerd YF2A14- 2096235 Kop B: open kabeluiteinde 050VB3XLEAX Kabel: Sensor-actuatorkabel, PVC, Niet geïsoleerd, 5 m Kop A: Stekker, M12, 4-pins, recht STE-1204-G 6009932 Kabel: Niet geïsoleerd CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46 Wijzigingen en correcties voorbehouden...
Page 9
SICK In één OOGOpSlAG SICK is één van de toonaangevende fabrikanten van intelligente sensoren en sensoroplossingen voor indus- triële toepassingen. Ons unieke aanbod van producten en services is de perfecte basis voor een veilige en efficiënte besturing van processen, voor de bescherming van mensen tegen ongevallen en het voorkomen van milieuverontreiniging.
