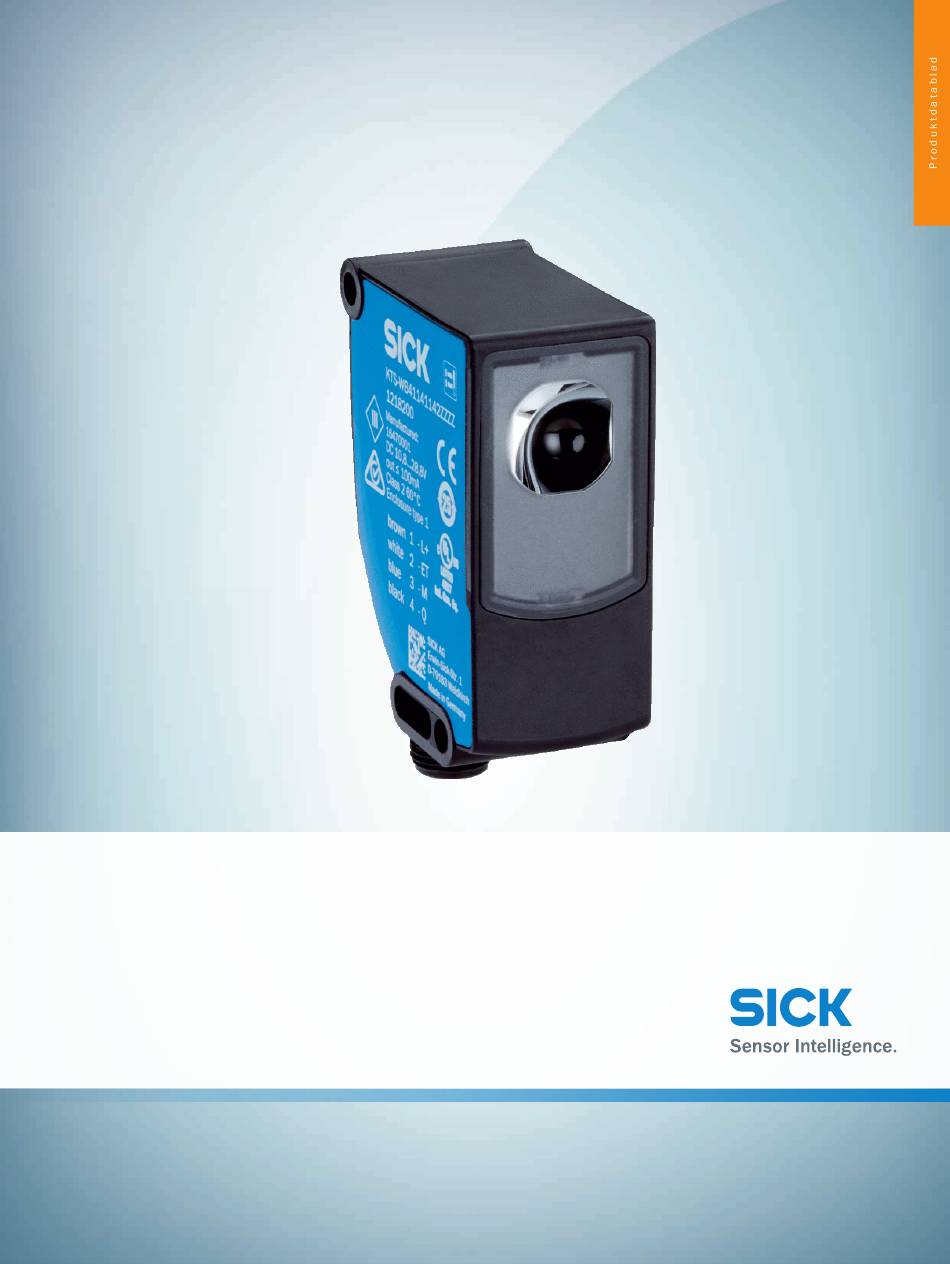

- Page 1 KTS-WB81141142ZZZZ KTS Core KONTRASTGIVARE...
- Page 2 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE Beställningsinformation Artikel nr KTS-WB81141142ZZZZ 1078120 Ytterligare enhetsutföranden och tillbehör www.sick.com/KTS_Core Bilden kan avvika från texten Tekniska data i detalj Kännetecken Speciella användningsområden Standard Produkttyp Standard Dimensioner (B x H x D) 26 mm x 62 mm x 47,5 mm Räckvidd ≤ 13 mm Räckviddstolerans...
- Page 3 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE Mekanik/elektroteknik Matningsspänning 10,8 V DC ... 28,8 V DC Restvåg ≤ 5 V Strömförbrukning < 100 mA Kopplingsfrekvens 25 kHz Responstid 20 µs Jitter 10 µs Kopplingsutgång Mottakt: PNP/NPN Kopplingsutgång (spänning) Mottakt: PNP/NPN HIGH = U - 3 V/LOW ≤ 3 V Utgångsström I 100 mA max. Ingång, Teach-in (ET) Teach: U = 10 V ...
- Page 4 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE eCl@ss 11.0 27270906 eCl@ss 12.0 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 Måttritning (Mått i mm) 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① Optisk axel ② Monteringshål...
- Page 5 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE Inställningsmöjligheter Indikerings- och inställningselement TEACH THR PWR Q ① Indikator ② Navigationsknappar ③ LED- statusindikering Anslutningsschema Cd-380 + (L+) Teach (ET) - (M) 2023-08-15 13:29:49 | Produktdatablad REGISTRERINGSSENSORER | SICK Med reservation för eventuella ändringar...
- Page 6 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE Manövreringskoncept KTS Core - inställning av kopplingströskel (dynamisk teach-in) Suitable for teaching in moving objects. 1. Position background 2. Move at least the mark and background using the light spot Press the set button < 1 s.
- Page 7 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE KTS Core - inställning av kopplingströskeln (2-punkts teach-in) Suitable for manual positioning of the object to be detected, e.g. marks and background. 1. Position mark 2. Position background When setting the contrasts to be When setting the contrasts to be...
- Page 8 KTS-WB81141142ZZZZ | KTS Core KONTRASTGIVARE Kortfattad beskrivning Artikel nr Monteringsstång, rak, 200 mm, stål, stål, förzinkat, utan fästmaterial BEF-MS12G-A 4056054 Monteringsstång, L-formad, 150 mm x 150 mm, stål, stål, förzinkat, utan fästmaterial BEF-MS12L-A 4056052 Kontaktanslutningar och kablar Huvud A: kontakt, M12, 4-polig, rak STE-1204-G 6009932 Kabel: oskärmad...
- Page 9 SICK I överSIKt SICK är en av de ledande tillverkarna av intelligenta sensorer och sensorlösningar för industriella använd- ningar. ett unikt program med produkter och tjänster skapar den perfekta basen för säker och effektiv styrning av processer, till skydd för människor mot olyckor och för att undvika att skada miljön.
