SICK KTS-WB81141142ZZZZ Quick Start Manual
Hide thumbs
Also See for KTS-WB81141142ZZZZ:
- Quick start manual (9 pages) ,
- Quick start manual (9 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for SICK KTS-WB81141142ZZZZ
Summary of Contents for SICK KTS-WB81141142ZZZZ

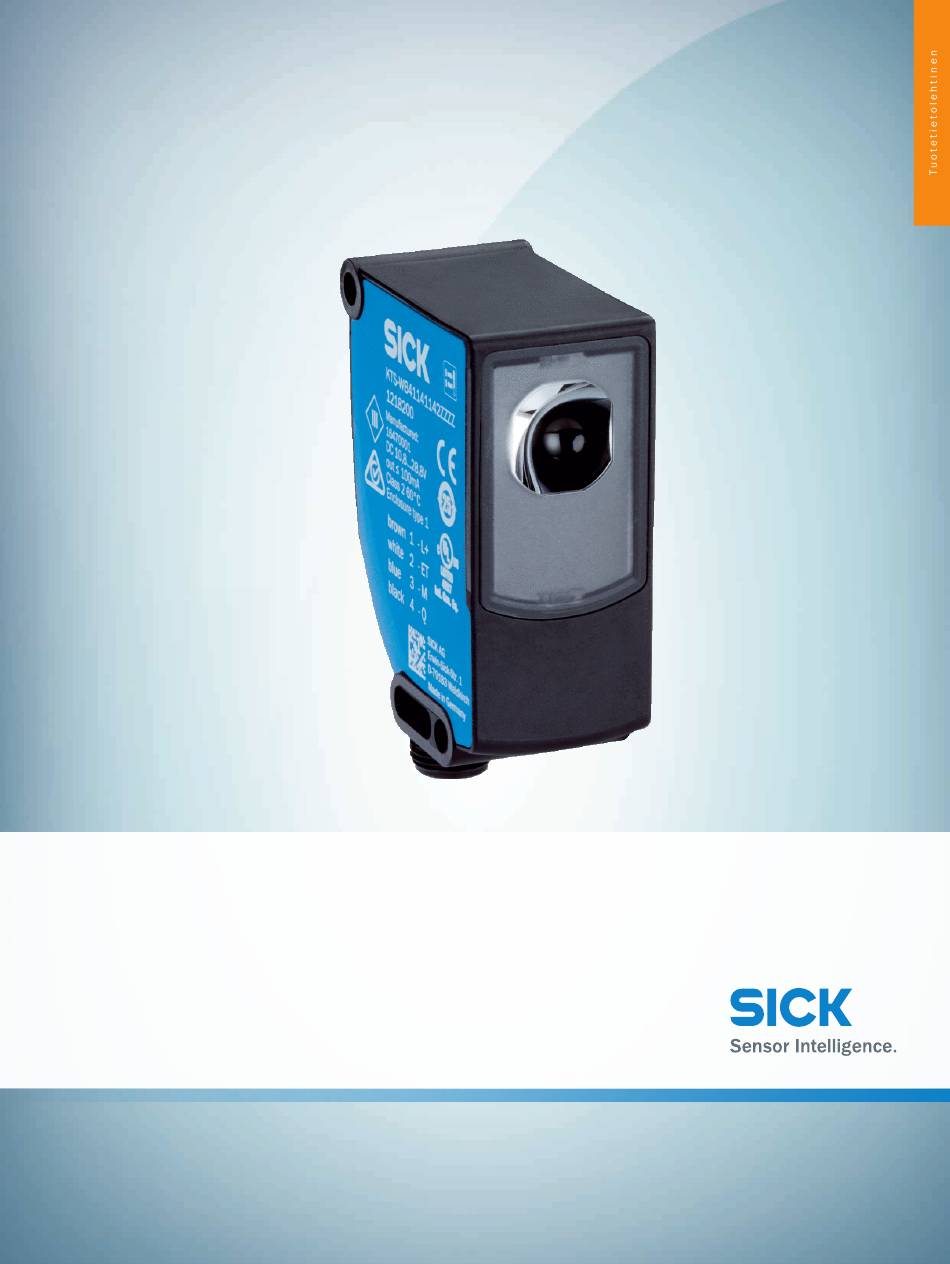

- Page 1 KTS-WB81141142ZZZZ KTS Core KONTRASTIANTURIT...
- Page 2 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT Tilaustiedot Tyyppi Tuotenumero KTS-WB81141142ZZZZ 1078120 Muita laiteversioita ja varusteita www.sick.com/KTS_Core Esimerkkikuva Yksityiskohtaiset tekniset tiedot Ominaisuudet Erityiskäyttöalueet Vakio Laitetyyppi Vakio Mitat (l x k x s) 26 mm x 62 mm x 47,5 mm Tunnistusetäisyys ≤ 13 mm Tunnistusetäisyyden toleranssi ± 3 mm Kotelon muoto Kesiverto Valonlähde...
- Page 3 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT Mekaniikka/sähkölaitteisto Syöttöjännite 10,8 V DC ... 28,8 V DC Ripple ≤ 5 V Virranotto < 100 mA Kytkentätaajuus 25 kHz Vasteaika 20 µs Huojunta 10 µs Kytkevä lähtö Push-pull: PNP/NPN Kytkentälähtö (jännite) Push-pull: PNP/NPN korkea = U - 3 V/alhainen ≤ 3 V Lähtövirta I 100 mA max. Tulo, teach-in (ET) Opetus: U = 10 V ...
- Page 4 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT eCl@ss 11.0 27270906 eCl@ss 12.0 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 Mittapiirros (Mitat millimetreinä (mm)) 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① Optinen akseli ② Kiinnitysreikä...
- Page 5 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT Säätömahdollisuudet Näyttö- ja säätölaitteet TEACH THR PWR Q ① Palkkinäyttö ② Navigointipainikkeet ③ LED-tilanäyttö Liitäntäkaavio Cd-380 + (L+) Teach (ET) - (M) 2023-08-15 14:24:12 | Tuotetietolehtinen MERKINLUKIJAT | SICK Oikeus muutoksiin pidätetään...
- Page 6 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT Käyttökonsepti KTS Core – kytkentäkynnyksen asetus (dynaaminen opetus) Suitable for teaching in moving objects. 1. Position background 2. Move at least the mark and background using the light spot Press the set button < 1 s.
- Page 7 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT KTS Core - kytkentäkynnyksen asetus (2-piste-opetus) Suitable for manual positioning of the object to be detected, e.g. marks and background. 1. Position mark 2. Position background When setting the contrasts to be When setting the contrasts to be...
- Page 8 KTS-WB81141142ZZZZ | KTS Core KONTRASTIANTURIT Lyhyt kuvaus Tyyppi Tuotenumero Asennustanko, suora, 200 mm, teräs, Teräs, sinkitty, ilman kiinnitystarvikkeita BEF-MS12G-A 4056054 Asennustanko, L-muoto, 150 mm x 150 mm, teräs, Teräs, sinkitty, ilman kiinnitystarvik- BEF-MS12L-A 4056052 keita Pistoliittimet ja johdot Pää A: urosliitin, M12, 4-napainen, suora...
- Page 9 Aasian ja pohjois-Amerikan sovelluskeskuksissa testataan ja optimoidaan järjestelmäratkaisuja asiakaskohtaisesti. Tämä tekee meistä luotettavan toimitta- jan ja kehityspartnerin. Kattavat palvelut täydentävät tarjontamme: SICK LifeTime Services antaa tukensa koneen koko elinkaaren ajan ja pitää huolta turvallisuudesta ja tuottavuudesta. Tämä on meille “Sensor Intelligence”.
