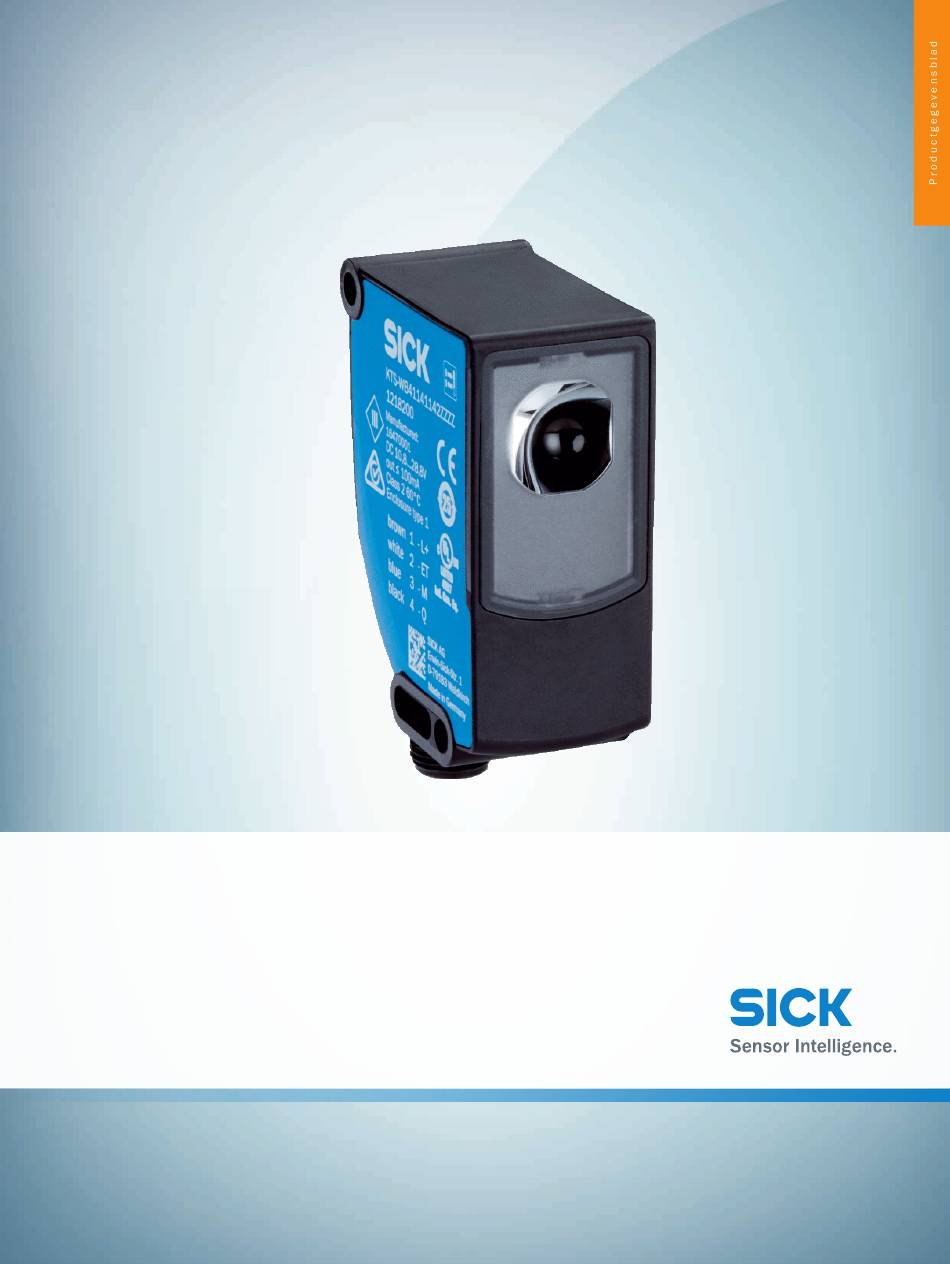

- Page 1 KTS-WB81141142ZZZZ KTS Core CONTRASTTASTERS...
- Page 2 KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS Bestelinformatie Type Artikelnr. KTS-WB81141142ZZZZ 1078120 Meer apparaatuitvoeringen en accessoires www.sick.com/KTS_Core Afbeelding kan afwijken Gedetailleerde technische specificaties Kenmerken Speciale toepassingen Standaard Apparaattype Standaard Afmetingen (B x H x D) 26 mm x 62 mm x 47,5 mm Tastwijdte ≤ 13 mm Tastwijdtetolerantie ± 3 mm Behuizingsvorm...
- Page 3 KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS Mechanisch/Elektrisch Voedingsspanning 10,8 V DC ... 28,8 V DC Rimpel ≤ 5 V Stroomopname < 100 mA Schakelfrequentie 25 kHz Responstijd 20 µs Jitter 10 µs Schakeloutput Push-pull: PNP/NPN Schakeloutput (spanning) Push-pull: PNP/NPN HIGH = U - 3 V/LOW ≤ 3 V Uitgangsstroom I 100 mA max. Input, teach-in (ET) Teach: U = 10 V ...
- Page 4 KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS eCl@ss 11.0 27270906 eCl@ss 12.0 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 Maattekening (Afmetingen in mm (inch)) 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① Optische as ② Bevestigingsboring...
- Page 5 KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS Instelmogelijkheden Weergave- en instelelementen TEACH THR PWR Q ① Balkindicatie ② Navigatietoetsen ③ LED-statusindicatie Aansluitschema Cd-380 + (L+) Teach (ET) - (M) 2023-08-15 13:14:46 | Productgegevensblad REGISTRATIESENSOREN | SICK Wijzigingen en correcties voorbehouden...
- Page 6 KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS Bedieningsconcept KTS Core - instelling schakeldrempel (teach-in dynamisch) Suitable for teaching in moving objects. 1. Position background 2. Move at least the mark and background using the light spot Press the set button < 1 s.
-
Page 7: Aanbevolen Accessoires
KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS KTS Core - instelling schakeldrempel (2-punts teach-in) Suitable for manual positioning of the object to be detected, e.g. marks and background. 1. Position mark 2. Position background When setting the contrasts to be When setting the contrasts to be... - Page 8 KTS-WB81141142ZZZZ | KTS Core CONTRASTTASTERS Korte beschrijving Type Artikelnr. Montagestang, recht, 200 mm, staal, Staal, verzinkt, zonder bevestigingsmateriaal BEF-MS12G-A 4056054 Montagestang, L-vormig, 150 mm x 150 mm, staal, Staal, verzinkt, zonder bevestigings- BEF-MS12L-A 4056052 materiaal Stekkers en kabels Kop A: Contactdoos, M12, 4-pins, recht, A-gecodeerd...
- Page 9 SICK In één OOGOpSlAG SICK is één van de toonaangevende fabrikanten van intelligente sensoren en sensoroplossingen voor indus- triële toepassingen. Ons unieke aanbod van producten en services is de perfecte basis voor een veilige en efficiënte besturing van processen, voor de bescherming van mensen tegen ongevallen en het voorkomen van milieuverontreiniging.
