CREE LIGHTING CPY Series Manual page 7

MESURES DE SÉCURITÉ IMPORTANTES
Lors de toute utilisation d'appareils électriques, les consignes de sécurité de base doivent toujours être
respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES CONSIGNES DE SÉCURITÉ
1. DANGER– Risque de choc – Couper l'alimentation avant l'installation.
DANGER- Risk of shock- Disconnect power before installation.
2. Ce produit doit être installé conformément au Code national de l'électricité ou à votre code électrique
local. Si vous n'êtes pas familier avec ces codes et ces exigences, veuillez communiquer avec un
électricien qualifi é.
This luminaire must be installed in accordance with the NEC or your local electrical code. If you are
not familiar with these codes and requirements, consult a qualifi ed electrician.
3. NE PAS soulever le luminaire par les fi ls ou le cordon d'alimentation.
GARDEZ CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE
REMARQUE :
• Aucune maintenance de la part de l'utilisateur
n'est nécessaire. Ne pas retirer le couvercle
du boîtier après l'installation.
POUR INSTALLER :
1
2
Pavillon
3
50,8 mm
101,6 mm
(2 po)
Trou de tige
NON À L'ÉCHELLE
1 de 2
• L'installateur doit s'assurer que les raccords,
les boîtes de jonction, les tiges de suspension
et les éléments similaires au-dessus du pont
du pavillon sont installés de manière étanche
Insérer
les vis de
montage
Tige NTP 19 mm (¾ po)
(fournie par le client)
Entrée du luminaire
(4 po)
8,3 mm
(0,325 po)
Trou d'alignement
INSTRUCTIONS D'INSTALLATION
et scellés afin d'empêcher l'infiltration d'eau
dans le câblage et le luminaire.
• L'absence de scellement étanche
annule la garantie de 10 ans du
luminaire.

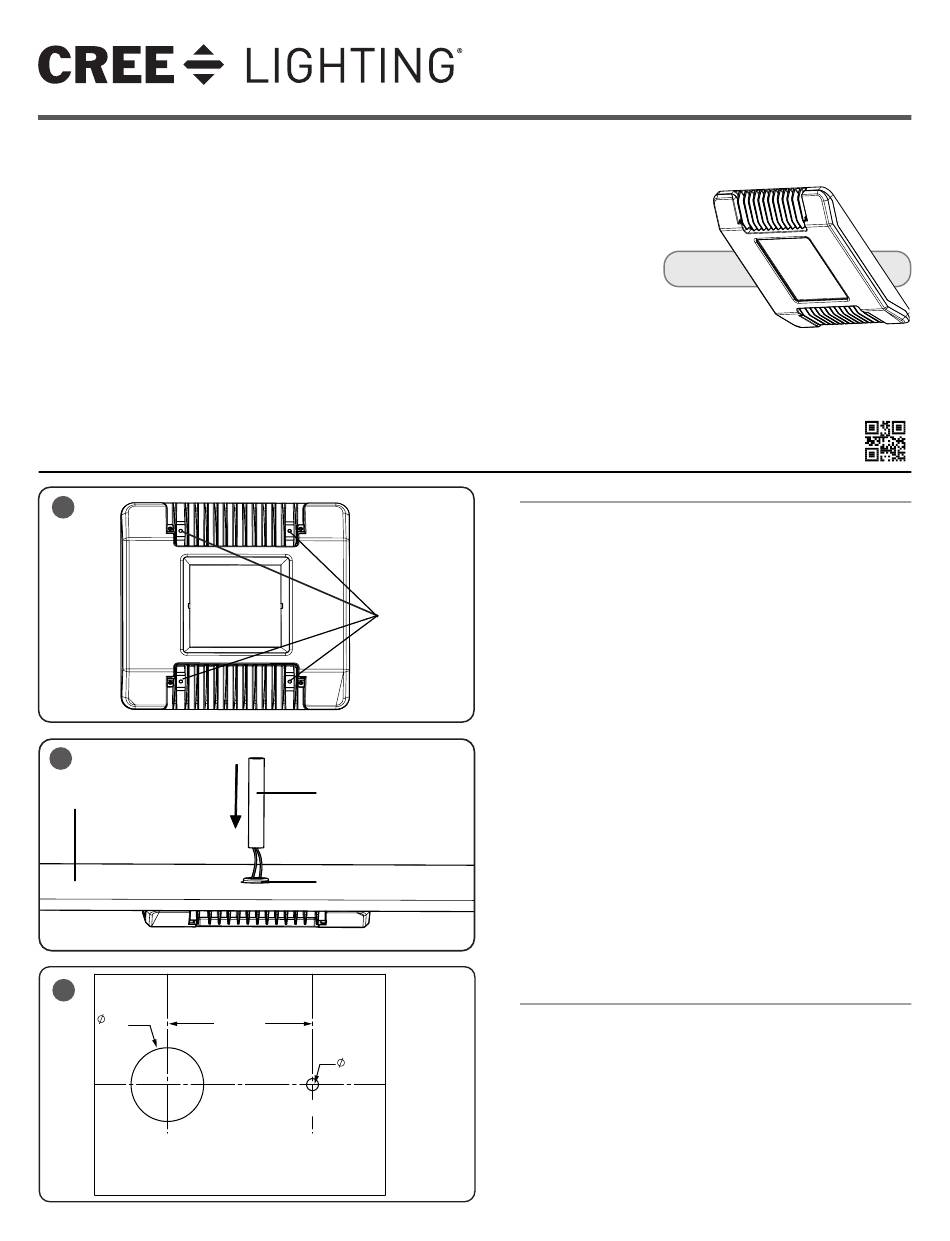

MONTAGE DIRECT – APPLICATIONS AVEC PAVILLON
REMARQUE : À utiliser avec l'accessoire XA-BXCCJBOX ou la boîte
de jonction et la tige fournies par le client.
ÉTAPE 1 :
Retirez la douille de l'entrée taraudée.
ÉTAPE 2 :
Découpez un trou de 5 cm (2 po) pour faire passer la tige dans le pavillon.
Pour l'installation à l'aide des instructions du gabarit d'alignement,
reportez-vous à la section « Gabarit d'alignement (facultatif) ».
REMARQUE : Le luminaire peut être installé dans un trou existant
du pavillon faisant jusqu'à 10,2 cm (4 po) de diamètre.
ÉTAPE 3 :
Pour installer le luminaire au pavillon, insérez et serrez les 4 vis
à tôle autoperceuses à tête hexagonale Phillips fournies, comme
Figure 1
indiqué à la .
ÉTAPE 4 :
Par le dessus du pavillon, faites passer les fils du luminaire à
travers la tige NPT de 19 mm (¾ po) fournie par le client. Vissez la
tige NPT dans l'entrée taraudée du luminaire. Voir
ÉTAPE 5 :
Fixez la boîte de jonction fournie par le client à l'extrémité opposée
de la tige NPT de 19 mm (¾ po) fournie par le client et effectuez les
connexions de câblage dans la boîte de jonction fournie par le client
d'après la section Raccordements électriques.
ÉTAPE 6 :
Appliquez du matériau d'étanchéité autour de la tige, de l'entrée
taraudée et de la vis d'alignement pour une étanchéité complète.
GABARIT D'ALIGNEMENT (FACULTATIF)
ÉTAPE 1 :
Reportez-vous à la Figure 3 pour l'alignement. Insérez la vis no 8
fournie dans le trou d'alignement du luminaire. Voir Figure 4 (au
verso).
ÉTAPE 2 :
Découpez un trou de 5 cm (2 po) à l'endroit désiré du pavillon pour
installer l'entrée taraudée du luminaire. Voir Figure 3.
ÉTAPE 3 :
À 10,2 cm (4 po) du trou de la tige, percez un trou d'alignement de
8,3 mm (0,325 po), en utilisant une mèche de 10 mm (11/32 po) pour
la vis d'alignement. Voir Figure 3.
SÉRIE CPY
LUMINAIRE à pavillon à DEL
Comprend : LUMINAIRES CPY250
INSTALLATION INSTRUCTIONS
Figure 2
.
CI391X01R2_D
