CONEXIONES ELÉCTRICAS
NOTA: Las luminarias con sensor BML tendrán los cables de
atenuación tapados. Mantenga tapados los cables de atenuación de
.
estas luminarias
PASO 1:
Realice las conexiones eléctricas siguientes:
a. Conecte el cable negro de la luminaria en la posición del
suministro de tensión del bloque de terminales o Vivo 1 (para
el cableado de 208/240 V).
b. Conecte el cable blanco de la luminaria en la posición de
suministro neutro del bloque de terminales o Vivo 2 (para el
cableado de 208/240 V).
c. Conecte el cable verde o verde/amarillo de conexión a tierra a
la posición de cable verde del bloque de terminales.
d. Si se va a usar atenuación, conecte el cable positivo morado
de atenuación al cable positivo de atenuación del suministro.
e. Si se va a usar atenuación, conecte el cable negativo de
atenuación gris o rosa al cable negativo de atenuación del
suministro.
© 2023 Cree Lighting, una empresa de IDEAL INDUSTRIES. Todos los derechos reservados. Para fines informativos
únicamente. El contenido está sujeto a cambios. Visite www.creelighting.com/warranty para ver la garantía y las
especificaciones. Cree y el logotipo de Cree Lighting son marcas registradas de Cree, Inc.
®
La marca denominativa y los logotipos de Bluetooth
Inc. y cualquier uso de dichas marcas se realiza bajo licencia. Otras marcas comerciales, marcas de servicio y nombres
comerciales pertenecen a sus respectivos propietarios. IOS es una marca registrada o una marca comercial de Cisco
Systems, Inc. y/o sus filiales en los Estados Unidos y otros países. Android es una marca registrada de Google, Inc.
3 de 3
® son marcas comerciales registradas propiedad de Bluetooth SIG,

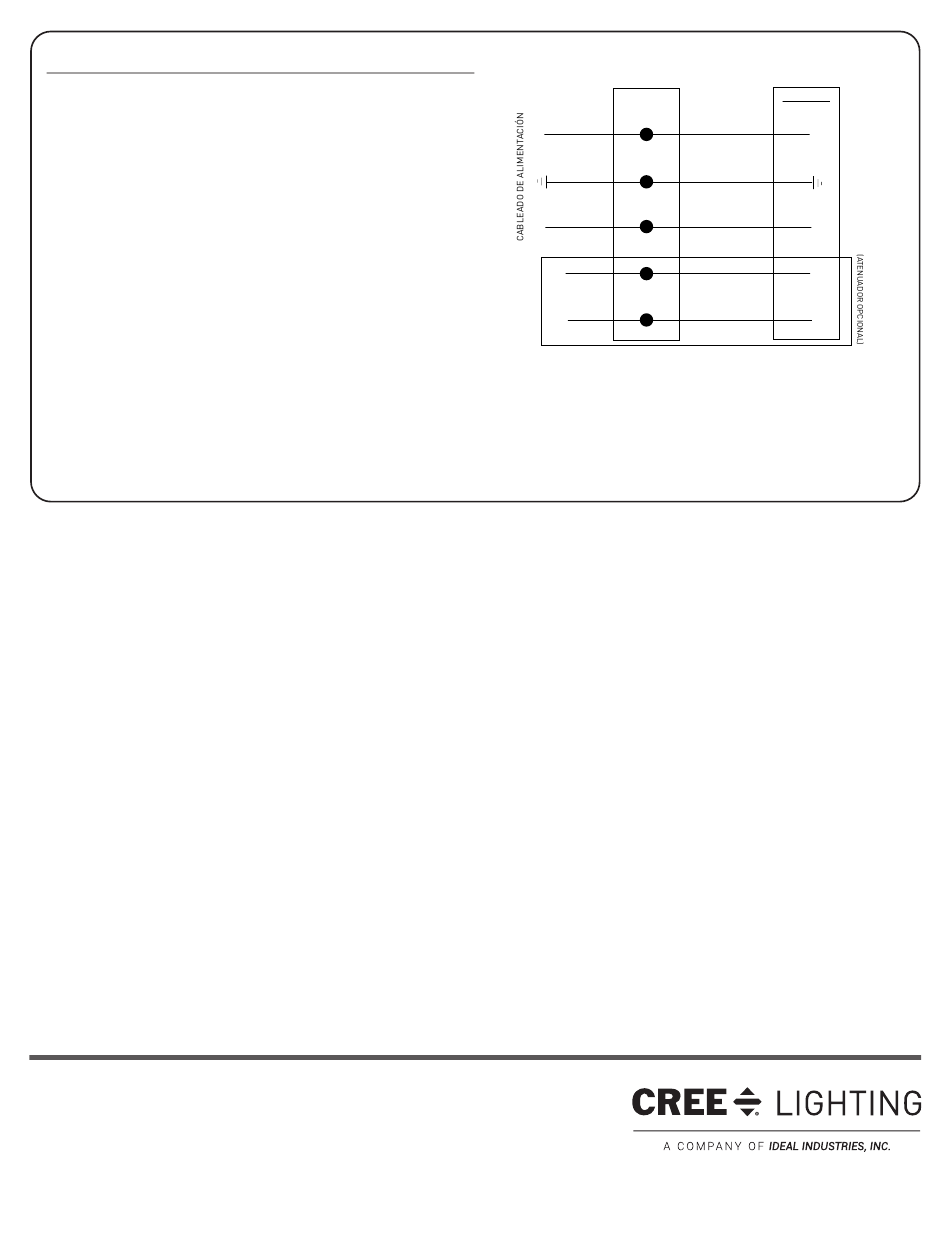

BLOQUE DE
