CREE LIGHTING CPY Series Manual page 5

4
Eje roscado
5
Caja de conexiones
Cable de tipo
aeronáutico
6
2 de 3
Orificio de alineación
Cable
Orificio
Eje roscado
Introducir
los tornillos
de montaje

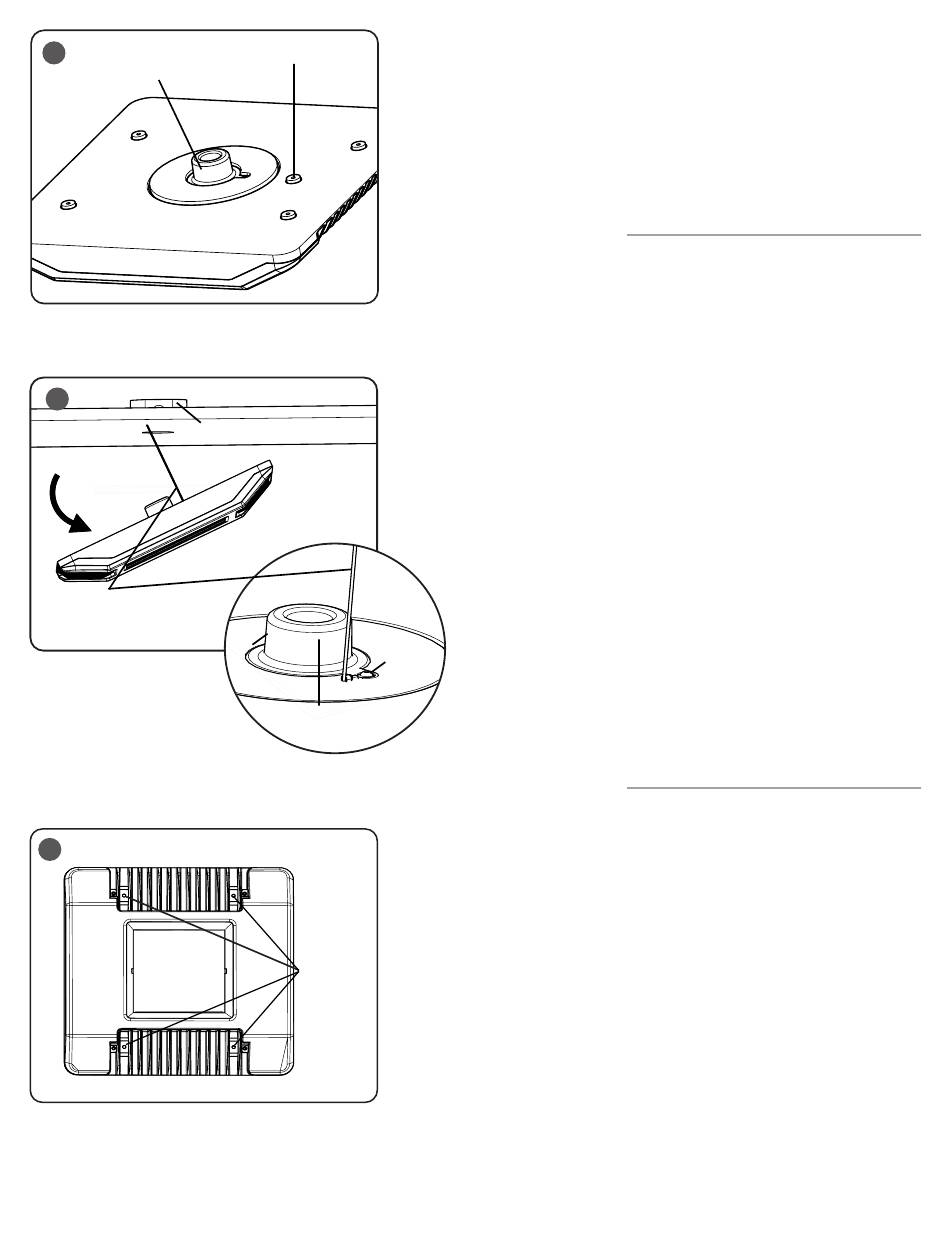

PASO 4:
Lleve la luminaria al dosel e introduzca el eje roscado
en el orificio del vástago de 2,0" que cortó en el paso
2. Gire la luminaria hasta que el tornillo de alineación
se asiente en el orificio de alineación de 0,325" que
cortó en el paso 3. Consulte la Figura 4.
PASO 5:
Continúe en el paso 2 en la sección "Montaje
directo: aplicaciones del dosel".
MONTAJE DIRECTO SOBRE LA CAJA DE
CONEXIONES
NOTA:
Para usar con la caja de conexiones
proporcionada por el cliente. La caja de conexiones
debe ser cuadrada u octogonal de 4".
PASO 1:
Coloque el cable de tipo aeronáutico, que viene en
la bolsa de herramientas, con el tornillo de cabeza
troncocónica núm. 8 en la luminaria cerca del eje
roscado tal y como se indica en la
PASO 2:
Coloque el otro extremo del cable de tipo aeronáutico
en la caja de conexiones proporcionada por el
cliente con el tornillo de cabeza troncocónica núm. 8
proporcionado. Después, deje que la luminaria quede
colgando para conectarla. Consulte la
PASO 3:
Haga las conexiones del cableado en la caja de
conexiones según la sección "Conexiones eléctricas".
PASO 4:
Para montar la luminaria en el techo, introduzca el
eje roscado en la caja de conexiones, asegurándose
de que los cables no queden aplastados y la
luminaria esté a ras del techo.
PASO 5:
Introduzca y apriete los (4) tornillos metálicos
proporcionados en el techo de metal. Si el cielo
raso no es de metal, utilice las herramientas
adecuadas proporcionadas por el cliente. Consulte
Figura 6.
la
SENSOR MULTINIVEL CON TECNOLOGÍA
BLUETOOTH (OPCIONAL)
®
El sensor del lente de 20' a 40' ya viene instalado
en el sensor de las luminarias OSQ. En la bolsa
de accesorios se puede encontrar un sensor del
lente de 8' a 20' y una cubierta de pasillo. Para
cambiar el lente, desenrosque el lente existente,
retire la cubierta del lente de reemplazo y vuelva a
enroscarlo al sensor.
Para obtener información sobre el sensor, visite
el sitio web de Leviton, www.Leviton.com y busque
ZLDxZ-xxx/OFDxZ-xxx.
La configuración se realiza utilizando la aplicación
Smart Sensor de Leviton desde un teléfono
inteligente u otro dispositivo Android o iOS con
Bluetooth . La aplicación Smart Sensor se puede
®
descargar desde Google Play o Apple Store.
Figura 5.
Figura 5.
CI391X01R2_D
