3. Aufbau & Anschlüsse
3.2 Anschlüsse

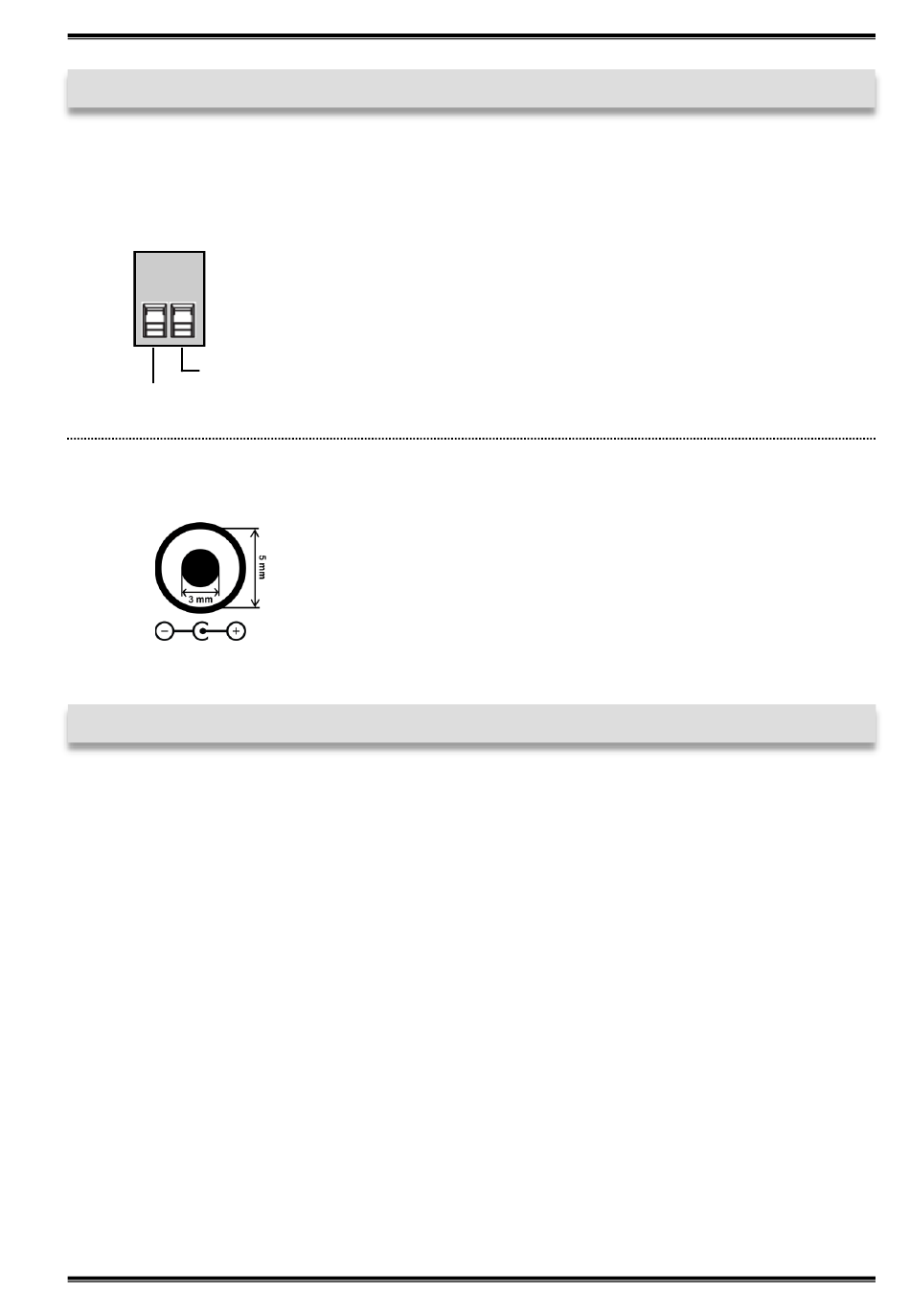

+7V - 48V T-Block:
GND (Ground)
+7V - 48V
+7 - 48V DC-Buchse:

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PCs
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-1537HMVS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie die EX-1537HMVS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf
einer Tragschiene.
2. Verbinden Sie das mitgelieferte USB 3.2 Gen 1 Kabel mit dem USB 3.2 Gen 1 Upstream C-
Anschluss des Hubs.
3. Verbinden Sie das optionale Netzteil mit dem Terminal Block oder schließen Sie den
Stromanschluss des optionalen Netzteils an die DC-Buchse des Hub's an und stecken Sie den
Netzstecker des Netzteils in eine Steckdose.
4. Verbinden Sie nun das andere Ende des mitgelieferten USB 3.2 Gen 1 Kabels mit der USB C-
Buchse an Ihrem PC.
© Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Verwenden Sie ausschließlich ein in Spannung
und Polarität kompatibles Netzteil!
