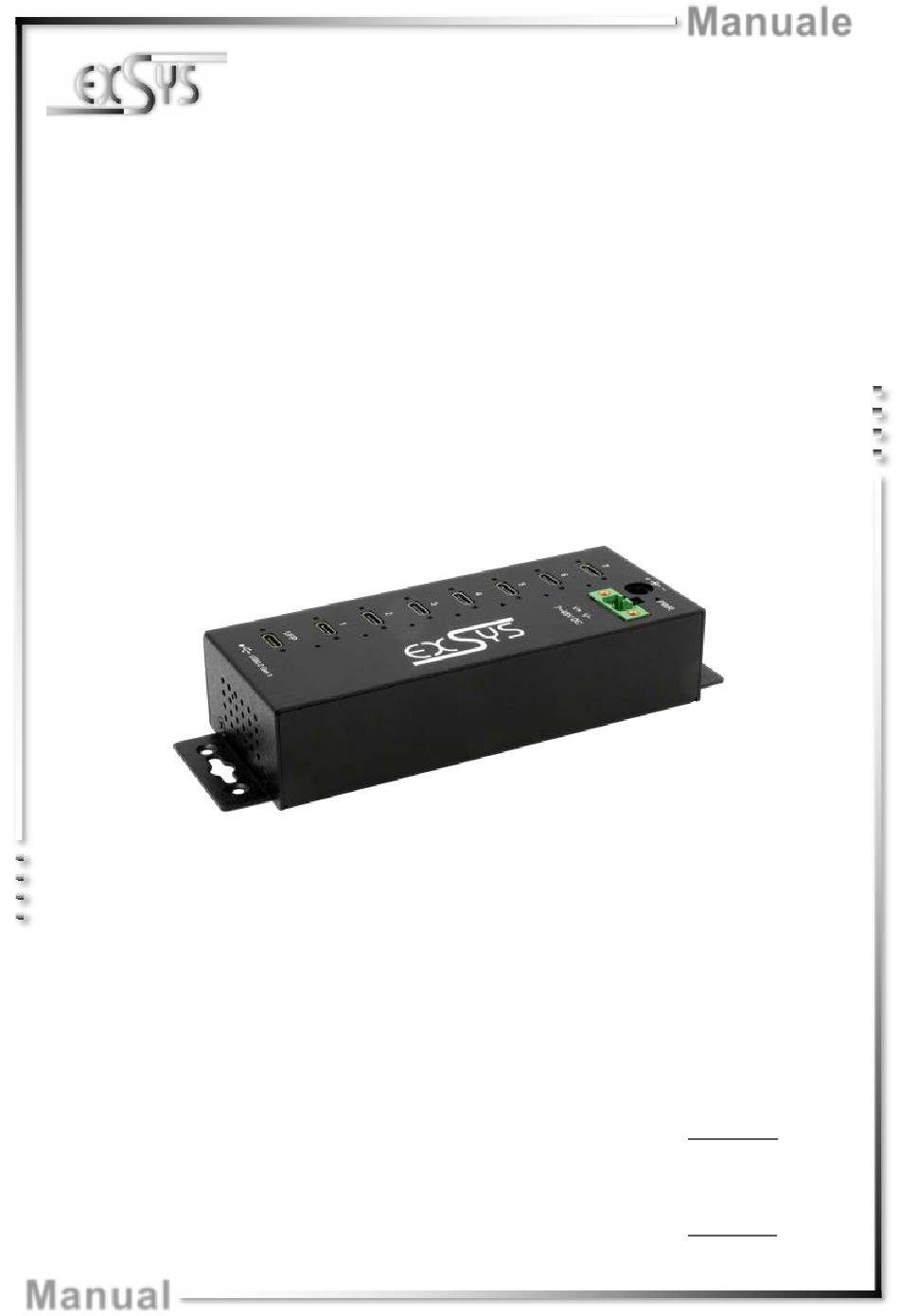

HUB in metallo gestito USB 3.2 Gen 1 a 7 porte con
7-Port USB 3.2 Gen 1 Managed Metal HUB with
Manual
EX-1537HMVS
alimentazione da 2,4 A per porta USB C e
Protezione da sovratensione ESD da 15 KV
with 2,4A power per USB C-Port and
15KV ESD Surge Protection (DIN-Rail)
(guida DIN)
Italia:
EXSYS ITALIA SRL
Via BELVEDERE 45/B
22100 Como
www.exsys.it
Manuale
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Vers. 1.0 / 26.02.24
Advertisement
Table of Contents
Related Manuals for Exsys EX-1537HMVS
Summary of Contents for Exsys EX-1537HMVS
- Page 1 Protezione da sovratensione ESD da 15 KV (guida DIN) 7-Port USB 3.2 Gen 1 Managed Metal HUB with with 2,4A power per USB C-Port and 15KV ESD Surge Protection (DIN-Rail) Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: Italia:...
-
Page 2: Table Of Contents
Software Managment Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout & Connections 11-12 Layout Connections 11-12 Hardware Installation Driver Installation Managment Software 14-15 Cleaning Technical Information Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
1. Descrizione L'EX-1537HMVS è un hub in metallo gestito USB 3.2 Gen 1 (precedentemente USB 3.0 o 3.1 Gen 1) ed è dotato di sette porte USB C per i dispositivi finali e una porta USB C per il collegamento al PC. -
Page 4: Schema & Connessioni
Tasto Reset 3.2 Connessioni USB 3.2 Gen 1 Presa C : Nota! Grazie alla doppia occupazione dei pin, la spina USB C può essere inserita su entrambi i lati nella presa. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Installazione Hardware
PC, possiamo fornirvi solo istruzioni generali per il collegamento dell'EX-1537HMVS. In caso di dubbi, fare riferimento alle istruzioni per l'uso del proprio computer. Installare EX-1537HMVS a parete o su una guida DIN utilizzando il kit guida DIN in dotazione. Collegare il cavo USB 3.2 Gen 1 in dotazione alla porta C upstream USB 3.2 Gen 1 dell'hub. -
Page 6: Installazione Driver
VERIFICARE IL DRIVER INSTALLATO Aprire >Gestione dispositivi<. Ora dovresti vedere in "Porte (COM e LPT)" e "Controller USB" le seguenti nuove voci: Se vedi questa o informazioni simili, il dispositivo è installato correttamente. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 7: Software Managment
Una volta completata l'installazione del driver, è ora possibile installare il software di gestione per accedere a EX-1537HMVS da remoto. Ora inserisci il CD dei driver nell'unità CD-ROM (ad esempio unità D:) ed esegui "EXSYS_USBCTL-R1.03_Setup" che si trova nella cartella "Windows" (vedi immagine): Seguire le istruzioni di installazione e completare l'installazione. -
Page 8: Pulizia
Nella zona dei connettori fare attenzione che nei connettori non rimangano fibre del tessuto. Attenzione! Non utilizzare mai un panno umido o bagnato per la pulizia! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Dati Tecnici
Temperatura di conservazione: da -20° fino a 85° Celsius Umidità Relativa: Dal 5% sino al 95% Alimentazione : Da +7 fino a +48 Volt Dimensioni: 162.00 x 54.80 x 40.80 mm Peso: 850g 9. Dati Tecnici © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Description

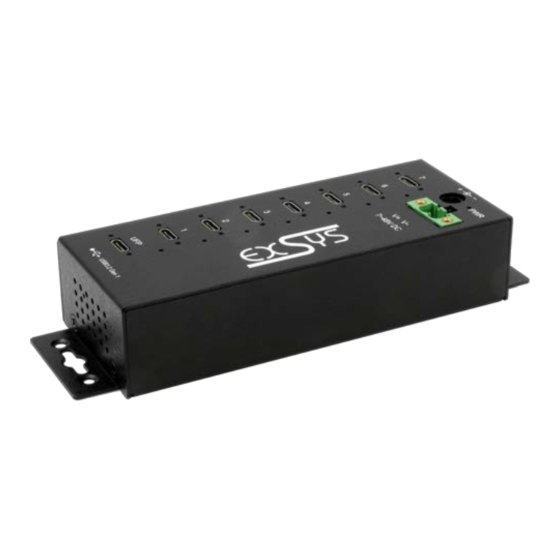

EX-1537HMVS 1. Description The EX-1537HMVS is a USB 3.2 Gen 1 (formerly USB 3.0 or 3.1 Gen 1) managed metal hub and is equipped with seven USB C-Ports for end devices and one USB C-Port for connection to the PC. It supports all USB ports from 1.1 to 3.2. Each port on the EX-1537HMVS can also be screwed on. -
Page 11: Layout & Connections
Reset Button 3.2 Connections USB 3.2 Gen 1 C-Port: Note! Due to the double assignment of the pins, the USB C-Plug can be plugged into the socket on both sides. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Hardware Installation
1. Install the EX-1537HMVS on the wall or on a DIN rail using the DIN rail kit supplied. 2. Connect the supplied USB 3.2 Gen 1 cable to the USB 3.2 Gen 1 Upstream C-Port of the hub. -
Page 13: Driver Installation
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ & „USB-Controller“ the following new entry's: If you see this or a similar information the device is installed correctly. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 14: Managment Software
6. Managment Software After the driver installation is complete, you can now install the management software to access the EX-1537HMVS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“... -
Page 15: Cleaning
EX-1537HMVS English 6. Managment Software Now you can make various settings on the EX-1537HMVS. Ports can also be switched on/off individually All Ports by clicking on the port number switch ON (Green=Active / Black=Inactive) Save current Settings Reset Settings Restart the... -
Page 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 162.00 x 54.80 x 40.80 mm Weight: 850g 9. Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
