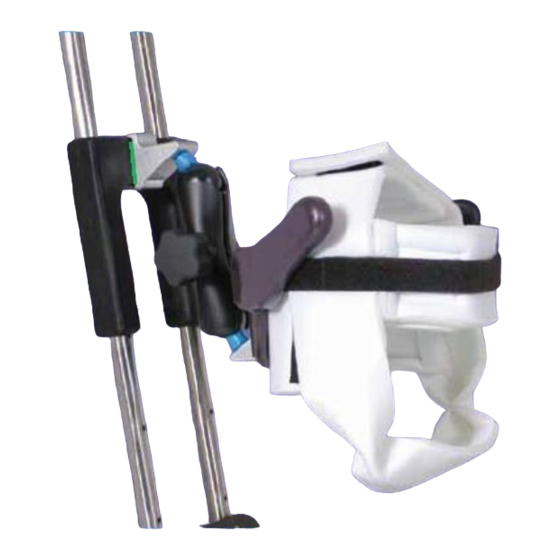

AMATECH Universal F-90022 Instructions For Use Manual
  1. Manuals
  2. Brands
  3. AMATECH Manuals
  4. Medical Equipment
  5. F-90022
  6. Instructions for use manual

AMATECH Universal F-90022 Instructions For Use Manual

Head positioner
Hide thumbs Also See for Universal F-90022:

Advertisement

Quick Links

Download this manual
Instructions for Use
Universal™ Head Positioner
F-90022, F-90026
80028543
Version A
©2019 Allen Medical Systems, Inc. All Rights Reserved
Document Number: 80028543
Version: A
Ref Blank Template: 80026387 Ver. B
Issue Date: 21 MAY 2020
Page 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Universal F-90022 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AMATECH Universal F-90022

Summary of Contents for AMATECH Universal F-90022

  • Page 1 Instructions for Use Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Page 1...
  • Page 2 Instructions for Use ENGLISH ............................3 中文简体 ............................16 DANSK ............................29 NEDERLANDS ..........................42 SUOMI ............................55 FRANÇAIS ........................... 68 DEUTSCH ............................ 81 ΕΛΛΗΝΙΚΑ ..........................94 ITALIANO ..........................107 日本語版 ............................ 120 한국어 ............................133 NORSK ............................146 POLSKI ............................159 PORTUGUÊS (PORTUGAL) .......................
  • Page 3 Instructions for Use IMPORTANT NOTICES This device is a component of a higher-level medical apparatus. Prior to using this or any other type of medical apparatus with a patient, it is recommended that you read the Instructions for Use and familiarize yourself with the product.
  • Page 4 Instructions for Use TABLE OF CONTENTS Contact Details General Safety Warnings and Cautions: Equipment set up and use Cleaning and Maintenance ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Page 4...
  • Page 5 Instructions for Use 1. Contact Details For complains or ordering information, please contact your supplier and refer to the catalog. All modifications, upgrades, or repairs must be performed by an authorized specialist. 2. General Safety Warnings and Cautions: WARNING: a. Do not use if product shows visible damage. b.
  • Page 6 Instructions for Use 3. Equipment set up and use Compatible with the following products: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (attaches to any OR table) Product Specifications: • Device Weight: o F-90022: 3.6 lbs (1.63 kg) •...
  • Page 7 Instructions for Use Product Size F-90022 203 mm (8’’) 254mm (10’’) F-90026 203 mm (8’’) 178mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Page 7...
  • Page 8 Instructions for Use EQUIPMENT SET-UP & USE Head Restraint 1. Place F-90023 (Head Restraint) on intubation pad. Intubation Pad 2. Intubate patient in position as shown. 3. Fold restraint over forehead as shown. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 9 Instructions for Use Sewn Point 4. Center chin strap on patient. Sewn Point Align patients chin between sewn points 5. Secure first strap over patient’s head with Velcro®. 6. Secure second strap over patient’s head with Velcro®. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 10 Instructions for Use 7. Tighten knobs. Be sure that the adjustment knob is on the nonoperative side of the patient. Adjust by flipping Slide Bracket. Slide Bracket Height Orientation Adjustment Knob Knob Smaller Patients and Typical Orientation Table Adaptor Orientation ©2019 Allen Medical Systems, Inc.
  • Page 11 Instructions for Use 8. Lift and hold the patients head while removing the intubation pad. 9. Press button to slide and attach Universal Head Positioner to Beach Chair or Table Adaptor. 10. Align top edge of Head Restraint with top edge of Universal Head Positioner.
  • Page 12 Instructions for Use 11. Overlap Velcro® straps across the forehead of the Head Restraint. Velcro® Strap 12. Lift patient with Beach Chair or OR table using the Table Adaptor. Be sure that the Head Positioner slides properly along the slide rails. Slide Rail Raise Patient 13.
  • Page 13 Instructions for Use 14. Be sure that the patient’s ears are not bent or folded, and eyes are not covered. Finished Set-up EQUIPMENT REMOVAL To remove Universal Head Positioner: Undo Velcro® straps and detach Universal • Head Positioner from slide rails. Replace with Intubation Pad. ©2019 Allen Medical Systems, Inc.
  • Page 14 Instructions for Use 4. Cleaning and Maintenance WARNING: • Do not use bleach or products that contain bleach to clean the device. Injury or equipment damage can occur. • After each use, clean the device with alcohol-based wipes. • Do not put the device into water. Equipment damage can occur. •...
  • Page 15 使用说明 Universal™ Head Positioner F-90022、F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码 15 Version: A...
  • Page 16 使用说明 重要通知 本设备为高级医疗设备的一个组件。将本设备或其他类型的医疗设备用于患 使用说明 者前，建议阅读 并熟悉产品。 将设备用于患者之前，请先阅读并了解本手册中以及设备上的所有警告。 • 符号用于提醒用户注意有关使用本设备的一些重要操作规程或安全说明。 • 符号旨在提示使用中何时应参考 IFU。 标签上的 • 本手册中详细介绍的技术仅作为制造商的建议。使用本设备进行患者治疗的最终责 • 任仍由主治医师承担。 每次使用之前，应检查设备功能。 • 本设备只应由接受过培训的人员操作。 • 任何修改、升级或维修都必须由经过授权的专业人员执行。 • 请务必保存好本手册，以备日后参考。 • 如果出现与设备相关的严重事故，应立即报告制造商和本文档所列的主管机构。 • ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码...
  • Page 17 使用说明 目录 详细联系方式 一般安全警告和警示： 设备设置和使用 清洁和维护 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码 17 Version: A...
  • Page 18 使用说明 1. 详细联系方式 有关投诉或订购信息，请与您的供应商联系并参考目录。任何修改、升级或维修都必须由 经过授权的专业人员执行。 2. 一般安全警告和警示： 警告： a. 如果产品出现明显损坏，请勿使用。 b. 使用该设备前，请阅读设备安装和使用说明。 应用于患者前，请让自己熟悉产品。 c. 为避免患者和/或用户受伤和/或设备损坏，请在使用前检查设备和手术台侧轨道是否存 在可能的损坏或磨损。 如发现设备明显损坏、部件缺失或无法正常工作，请勿使用。 小心：切勿超过设备安全工作负载。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码...
  • Page 19 使用说明 3. 设备设置和使用 与以下产品兼容： • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor（可安装在任何手术台上） 产品规格： 设备重量： • o F-90022：1.63 kg (3.6 lbs) • F-90026：1.5 kg (3.4 lbs) 最大患者体重 226 kg (500 lbs) • 适用于以下手术：...
  • Page 20 使用说明 产品尺寸 F-90022 203 mm (8”) 254 mm (10”) F-90026 203 mm (8”) 178 mm (7”) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码 20 Version: A...
  • Page 21 使用说明 设备的设置和使用 Head Restraint 1.将 F-90023（Head Restraint）放在插 管垫上。 插管垫 2. 按图示位置为患者插管。 3. 如图所示，将固定装置折叠在额头上。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码 21 Version: A...
  • Page 22 使用说明 缝合点 4. 将下巴绑带置于患者中央。 缝合点 将患者下巴对准缝合 点之间 5. 使用 Velcro® 将第一条带子固定在患者 的头上。 6. 使用 Velcro® 将第二条带子固定在患者 的头上。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码 22 Version: A...
  • Page 23 使用说明 7. 拧紧旋钮。确保调整旋钮位于患者的非手术侧。通过翻转滑动支架进行调整。 滑动支架 高度方向旋钮 调节旋钮 体型较小的患者和 Table 典型方向 Adaptor 方向 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码 23 Version: A...
  • Page 24 使用说明 8. 抬起并托住患者的头部，同时取出插管垫。 插管垫 9.按下按钮，滑动并将 Universal Head 按钮 Positioner 安装到 Beach Chair 或 Table Adaptor 上。 10.将 Head Restraint 的上缘与 Universal Head Positioner 的上缘对齐。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码...
  • Page 25 使用说明 11. 将 Velcro® 绑带重叠在 Head Restraint 的 前额处。 Velcro® Strap 12.使用 Beach Chair 抬起患者或使用 Table Adaptor 抬起手术台。确保 Head Positioner 可以沿着滑轨正确滑动。 滑轨 抬起病人 13. 使用手柄和调整旋钮时，对患者的颈部和头部进行必要的调整。在进行调整时，一定要握住手 柄。如果使用没有手柄的设备，在进行调整时，一定要固定患者的头部。 调节旋钮 调整手柄 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码...
  • Page 26 使用说明 14. 确保患者的耳朵没有弯曲或折叠，眼睛 没有被覆盖。 完成的设置 设备拆卸 如要拆卸 Universal Head Positioner：解开 Velcro® 绑带，将 Universal Head • Positioner 从滑轨上拆下。 使用插管垫替换。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码...
  • Page 27 使用说明 4. 清洁和维护 警告： 请勿使用漂白剂或含漂白剂的产品清洁设备。可能会导致人员受伤或设备损坏。 • 每次使用后，使用酒精拭巾清洁设备。 • 请勿将设备放入水中。否则可能会导致设备损坏。 • 请使用布和季铵盐类消毒/清洁液清洁和消毒设备。 • 请阅读并遵循制造商建议进行基本消毒。 • 阅读并遵循清洁用品说明。在液体可能进入机械装置的区域，请小心操作。 • 请使用一块干净的干布擦拭设备。 • 在存储或再次使用设备之前，请确认其干燥。 • 使用漂白剂清洁本产品可能会造成损坏。 • 小心： 请勿将衬垫浸入任何液体中 小心： 请勿使用漂白剂或酚类物质清洁垫子 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 页码...

  • Page 28 Brugsanvisning Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Side 28...
  • Page 29 Brugsanvisning VIGTIGE BEMÆRKNINGER Denne enhed er en komponent i et medicinsk apparat på et højere niveau. Inden brug af dette og andre former for medicinsk udstyr med en patient anbefales det, at man læser Brugsanvisningen og sætter sig ind i produktet. Alle advarsler i manualen og på...
  • Page 30 Brugsanvisning INDHOLDSFORTEGNELSE Kontaktoplysninger Generelle sikkerhedsadvarsler og forholdsregler: Opsætning og brug af udstyret Rengøring og vedligeholdelse ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Side 30...
  • Page 31 Brugsanvisning 1. Kontaktoplysninger For klager eller bestillingsoplysninger bedes du kontakte din leverandør og se kataloget. Alle ændringer, opgraderinger og reparationer skal udføres af en autoriseret specialist. 2. Generelle sikkerhedsadvarsler og forholdsregler: ADVARSEL: a. Undlad at anvende produktet, hvis det har synlige skader. b.
  • Page 32 Brugsanvisning 3. Opsætning og brug af udstyret Kompatibel med følgende produkter: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (kan fastgøres til ethvert kirurgisk leje) Produktspecifikationer: • Enhedsvægt: o F-90022: 1,63 kg (3,6 lbs) •...
  • Page 33 Brugsanvisning Produktstørrelse F-90022 203 mm (8") 254 mm (10") F-90026 203 mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Side 33...
  • Page 34 Brugsanvisning OPSÆTNING OG BRUG AF UDSTYRET Head Restraint 1. Anbring F-90023 (Head Restraint) på intubationspuden. Intuberingspude 2. Intuber patient i position som vist. 3. Fold fastspændingssystemet over panden som vist. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 35 Brugsanvisning Sammensyet punkt 4. Centrer hagerem på patient. Sammensyet punkt Juster patientens hage mellem de sammensyede punkter 5. Fastgør den første strop over patientens hoved med Velcro®. 6. Fastgør den anden strop over patientens hoved med Velcro®. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 36 Brugsanvisning 7. Stram grebene. Sørg for, at justeringsgrebet er placeret på den ikke-operative side af patienten. Juster ved at vippe glidebeslaget. Glidebeslag Greb til Justeringsgreb højdeorientering Orientering af mindre Typisk orientering patienter og lejeadapter ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 37 Brugsanvisning 8. Løft og hold patientens hoved, mens du fjerner intuberingspuden. Intuberingspude 9. Tryk på knappen for at skubbe og Tryk på knappen fastgøre Universal Head Positioner til Beach Chair eller Table Adaptor. 10. Juster den øverste kant af hovedfastspændingen med den øverste kant af Universal Head Positioner.
  • Page 38 Brugsanvisning 11. Overlap Velcro®-stropper hen over panden på hovedfastspændingen. Velcro®-strop 12. Løft patienten med Beach Chair eller det kirurgiske leje ved hjælp af Table Adaptor. Sørg for, at Head Positioner glider korrekt langs glideskinnerne. Glideskinne Hæv patienten 13. Foretag de nødvendige justeringer af patientens hals og hoved vha. håndtagene og justeringsknappen.
  • Page 39 Brugsanvisning 14. Sørg for, at patientens ører ikke er bøjede eller foldede, og at øjnene ikke er tildækkede. Færdig opsætning AFMONTERING AF UDSTYR Sådan fjernes Universal Head Positioner: løsn Velcro®-stropperne, og frigør • Universal Head Positioner fra glideskinnerne. Udskift med intuberingspude. ©2019 Allen Medical Systems, Inc.
  • Page 40 Brugsanvisning 4. Rengøring og vedligeholdelse ADVARSEL: • Brug ikke blegemiddel eller produkter, der indeholder blegemiddel, til at rengøre enheden. Der er risiko for tilskadekomst eller skader på enheden. • Efter hver brug skal du rengøre enheden med alkoholbaserede vådservietter. • Undlad at nedsænke enheden i vand.
  • Page 41 Gebruiksaanwijzing Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 41...
  • Page 42 Gebruiksaanwijzing BELANGRIJKE OPMERKINGEN Dit apparaat is een onderdeel van een medisch apparaat van een hoger niveau. U wordt geadviseerd de gebruiksaanwijzing te lezen en vertrouwd te raken met het product voordat u dit hulpmiddel of andere medische hulpmiddelen gaat gebruiken bij een patiënt. Lees alle waarschuwingen in deze handleiding en op het hulpmiddel zelf •...
  • Page 43 Gebruiksaanwijzing INHOUDSOPGAVE Contactgegevens Algemene waarschuwingen en voorzorgsmaatregelen: Installatie en gebruik van de apparatuur Reiniging en onderhoud ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 43...
  • Page 44 Gebruiksaanwijzing 1. Contactgegevens Neem voor klachten of bestelinformatie contact op met uw leverancier en raadpleeg de catalogus. Alle aanpassingen, upgrades en reparaties moeten worden uitgevoerd door een geautoriseerde specialist. 2. Algemene waarschuwingen en voorzorgsmaatregelen: WAARSCHUWING: a. Niet gebruiken als het product zichtbaar is beschadigd. b.
  • Page 45 Gebruiksaanwijzing 3. Installatie en gebruik van de apparatuur Compatibel met de volgende producten: • Lift-Assist operatiestoel • Table-Powered operatiestoel • Operatiestoel met handmatige lift • Operatietafeladapter (te bevestigen aan een operatietafel) Productspecificaties: • Gewicht hulpmiddel: o F-90022: 1,63 kg (3,6 lbs) •...
  • Page 46 Gebruiksaanwijzing Productmaat F-90022 203 mm (8’’) 254 mm (10’’) F-90026 203 mm (8’’) 178 mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 46...
  • Page 47 Gebruiksaanwijzing INSTALLATIE EN GEBRUIK VAN DE APPARATUUR Hoofdsteun 1. Plaats de F-90023 (Head Restraint) op het intubatiekussen. Intubatiekussen 2. Positioneer de patiënt zoals weergegeven. 3. Klap de steun over het voorhoofd, zoals afgebeeld. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 48 Gebruiksaanwijzing Naden 4. Plaats de kinband in het midden van de kin van de patiënt. Naden Lijn de kin van de patiënt uit tussen de naden 5. Bevestig de eerste band over het hoofd van de patiënt met Velcro®-klittenband. 6. Bevestig de tweede band over het hoofd van de patiënt met Velcro®.
  • Page 49 Gebruiksaanwijzing 7. Draai de knoppen vast. Zorg ervoor dat de afstelknop zich aan de niet- operatieve zijde van de patiënt bevindt. Stel de Slide Bracket af door deze om te draaien. Schuifbeugel Hoogte- Afstelknop oriëntatieknop Oriëntatie voor kleinere Normale oriëntatie patiënten en tafeladapter ©2019 Allen Medical Systems, Inc.
  • Page 50 Gebruiksaanwijzing 8. Til het hoofd van de patiënt op en houd het vast terwijl u het intubatiekussen verwijdert. Intubatiekussen 9. Druk op de knop om de Universal Head Positioner te verschuiven en Knop indrukken aan de Beach Chair of Table Adaptor te bevestigen.
  • Page 51 Gebruiksaanwijzing 11. Overlap de Velcro®-banden over het voorhoofd van de Head Restraint. Velcro®-band 12. Til de patiënt op met de Beach Chair of de operatietafel met behulp van de Table Adaptor. Zorg ervoor dat de Head Positioner correct langs de schuifrails schuift. Schuifrail Patiënt heffen 13.
  • Page 52 Gebruiksaanwijzing 14. Zorg ervoor dat de oren van de patiënt niet zijn gebogen of gevouwen en dat de ogen niet zijn bedekt. Voltooide installatie VERWIJDERING VAN APPARATUUR Ga als volgt te werk om de Universal Head Positioner te verwijderen: maak de •...
  • Page 53 Gebruiksaanwijzing 4. Reiniging en onderhoud WAARSCHUWING: • Gebruik geen bleekmiddel of producten die bleekmiddel bevatten om het hulpmiddel te reinigen. Dit kan leiden tot letsel of schade aan het hulpmiddel. • Reinig het hulpmiddel na ieder gebruik met alcoholdoekjes. • Plaats het hulpmiddel niet in water.
  • Page 54 Käyttöohje Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sivu 54...
  • Page 55 Käyttöohje TÄRKEITÄ HUOMAUTUKSIA Laite on korkeatasoisen lääketieteellisen laitteen osa. Ennen tämän tai minkään muuntyyppisen lääkinnällisen laitteen käyttöä potilaalla on suositeltavaa lukea käyttöohjeet ja tutustua tuotteeseen. Lue kaikki tässä käyttöoppaassa ja itse laitteessa olevat varoitukset ja • sisäistä niiden merkitys ennen laitteen käyttöä potilaalla. Symboli on tarkoitettu kiinnittämään käyttäjän huomio laitteen käyttöön •...
  • Page 56 Käyttöohje SISÄLLYSLUETTELO Yhteystiedot Yleiset turvallisuusvaroitukset ja huomiot: Laitteen valmistelu ja käyttäminen Puhdistus ja huolto ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sivu 56...
  • Page 57 Käyttöohje 1. Yhteystiedot Reklamaatiot tai tilaustiedot: ota yhteyttä maahantuojaan ja katso tuoteluettelo. Kaikki muutokset, päivitykset ja korjaukset on annettava valtuutetun asiantuntijan tehtäväksi. 2. Yleiset turvallisuusvaroitukset ja huomiot: VAROITUS: a. Älä käytä tuotetta, jos siinä on näkyviä vaurioita. b. Lue laitteen asennus- ja käyttöohjeet ennen laitteen käyttöä. Tutustu tuotteeseen ennen sen käyttöä...
  • Page 58 Käyttöohje 3. Laitteen valmistelu ja käyttäminen Yhteensopiva seuraavien tuotteiden kanssa: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • Table Adaptor leikkauspöytään (kiinnittyy mihin tahansa leikkauspöytään) Tuotteen tekniset tiedot: • Laitteen paino: o F-90022: 1,63 kg (3,6 lbs) •...
  • Page 59 Käyttöohje Tuotteen koko F-90022 203 mm (8”) 254 mm (10”) F-90026 203 mm (8”) 178 mm (7”) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sivu 59...
  • Page 60 Käyttöohje LAITTEEN VALMISTELU JA KÄYTTÄMINEN Päätuki 1. Aseta F-90023 (Head Restraint -päätuki) intubaatiopehmusteen päälle. Intubaatiopehmuste 2. Intuboi potilas kuvan osoittamassa asennossa. 3. Taita tuki otsan yli kuvan osoittamalla tavalla. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 61 Käyttöohje Ommelkohta 4. Keskitä leukahihna potilaalle. Ommelkohta Kohdista potilaan leuka ommelkohtien väliin 5. Kiinnitä ensimmäinen hihna potilaan pään ympärille Velcro®-tarranauhalla. 6. Kiinnitä toinen hihna potilaan pään ympärille Velcro®-tarranauhalla. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 62 Käyttöohje 7. Kiristä nupit. Varmista, että säätönuppi on potilaan ei-operatiivisella puolella. Säädä kääntämällä Slide Bracket -liukukannatinta. Liukukannatin Korkeuden Säätönuppi säätönuppi Pienemmät potilaat ja Tyypillinen suuntaus Table Adaptor -sovittimen suuntaus ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 63 Käyttöohje 8. Nosta ja tue potilaan päätä, kun poistat intubaatiopehmusteen. Intubaatiopehmuste 9. Liu’uta ja kiinnitä Universal Head Positioner -asemointilaite Beach Paina painiketta Chair -tuoliin tai Table Adaptor -sovittimeen painamalla painiketta. 10. Kohdista Head Restraint -päätuen yläreuna Universal Head Positioner -asemointilaitteen yläreunan kanssa.
  • Page 64 Käyttöohje 11. Aseta Velcro®-tarranauhat Head Restraint -päätuen otsaosan päälle. Velcro® Strap 12. Nosta potilasta Beach Chair -tuolilla tai leikkauspöydällä käyttämällä Table Adaptor -sovitinta. Varmista, että Head Positioner liukuu oikein liukukiskoja pitkin. Liukukisko Nosta potilasta 13. Tee tarvittavat säädöt potilaan niskan ja pään mukaisesti käyttämällä kahvoja ja säätönuppia.
  • Page 65 Käyttöohje 14. Tarkista, että potilaan korvat eivät ole taittuneet tai silmät peittyneet. Valmis asennus LAITTEEN IRROTTAMINEN Universal Head Positioner -asemointilaitteen irrottaminen: Irrota Velcro®- • tarranauhat ja irrota sitten Universal Head Positioner liukukiskoista. Aseta tilalle Intubation Pad -intubaatiopehmuste. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 66 Käyttöohje 4. Puhdistus ja huolto VAROITUS: • Älä käytä laitteen puhdistamiseen valkaisuainetta tai tuotteita, jotka sisältävät valkaisuainetta. Seurauksena voi olla vamma tai laitevaurio. • Puhdista laite jokaisen käyttökerran jälkeen alkoholipohjaisilla liinoilla. • Älä aseta laitetta veteen. Laite voi vaurioitua. • Puhdista ja desinfioi laite käyttämällä...
  • Page 67 Instructions d'utilisation Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Page 67...
  • Page 68 Instructions d'utilisation INFORMATIONS IMPORTANTES Ce dispositif est un composant d'un appareil médical de haut niveau. Avant d'utiliser ce dispositif ou tout autre dispositif médical avec un patient, il est recommandé de lire les Instructions d'utilisation et de se familiariser avec le produit. Lisez et comprenez tous les avertissements dans ce manuel et sur le •...
  • Page 69 Instructions d'utilisation TABLE DES MATIÈRES Coordonnées Avertissements et mises en garde de sécurité générale : Mise en place et utilisation du dispositif Nettoyage et entretien ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Page 69...
  • Page 70 Instructions d'utilisation 1. Coordonnées Pour toute réclamation ou pour obtenir les informations de commande, veuillez contacter votre fournisseur et vous reporter au catalogue. Toutes les modifications, mises à jour ou réparations doivent être effectuées par un spécialiste agréé. 2. Avertissements et mises en garde de sécurité générale : AVERTISSEMENT : a.
  • Page 71 Instructions d'utilisation 3. Mise en place et utilisation du dispositif Compatible avec les produits suivants : • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • Adaptateur de table opératoire Adaptor (se fixe à tous les types de tables d'opération) Spécifications du produit : •...
  • Page 72 Instructions d'utilisation Dimension du produit F-90022 203 mm (8") 254 mm (10") F-90026 203 mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Page 72...
  • Page 73 Instructions d'utilisation CONFIGURATION ET UTILISATION Appuie-tête 1. Placez le F-90023 (appuie-tête) sur le coussinet d'intubation. Coussinet d'intubation 2. Intubez le patient dans la position indiquée. 3. Repliez l'appuie-tête par-dessus le front, comme indiqué. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 74 Instructions d'utilisation Point cousu 4. Centrez la mentonnière sur le patient. Point cousu Aligner le menton du patient entre les points cousus 5. Attachez la première sangle sur la tête du patient avec la bande Velcro ® 6. Attachez la deuxième sangle sur la tête du patient avec la bande Velcro ®...
  • Page 75 Instructions d'utilisation 7. Serrez les molettes. Assurez-vous que la molette de réglage n'est pas du côté où le patient doit être opéré. Ajustez en faisant basculer le collier coulissant. Collier coulissant Molette d'orientation Molette de réglage en hauteur Orientation pour les petits Orientation type patients et le Table Adaptor ©2019 Allen Medical Systems, Inc.
  • Page 76 Instructions d'utilisation 8. Soulevez et tenez la tête du patient pendant le retrait du coussinet d'intubation. Coussinet d'intubation 9. Appuyez sur le bouton pour faire glisser et attachez le Universal Appuyer sur le bouton Head Positioner à la Beach Chair ou au Table Adaptor.
  • Page 77 Instructions d'utilisation 11. Faites chevaucher les bandes Velcro sur la partie frontale de ® l'appuie-tête. Bande Velcro ® 12. Levez le patient avec la Beach Chair ou la table d'opération en utilisant le Table Adaptor. Assurez-vous que le positionneur de tête glisse correctement le long des rails latéraux.
  • Page 78 Instructions d'utilisation 14. Assurez-vous que les oreilles du patient ne sont pas repliées et que ses yeux ne sont pas couverts. Installation terminée RETRAIT DU MATÉRIEL Pour retirer le positionneur de tête universel : défaites les bandes Velcro ® • détachez le Universal Head Positioner des rails latéraux.
  • Page 79 Instructions d'utilisation 4. Nettoyage et entretien AVERTISSEMENT : • N'utilisez pas d'eau de Javel ou de produits contenant de l'eau de Javel pour nettoyer le dispositif. Une blessure corporelle ou un dommage matériel pourrait se produire. • Après chaque utilisation, nettoyez le dispositif à l'aide de lingettes à base d'alcool.
  • Page 80 Gebrauchsanleitung Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Seite 80...
  • Page 81 Gebrauchsanleitung WICHTIGE HINWEISE Dieses Gerät ist ein Bestandteil eines übergeordneten medizinischen Geräts. Lesen Sie sich vor der Verwendung dieses oder anderer medizinischer Geräte an einem Patienten die Gebrauchsanleitung aufmerksam durch und machen Sie sich mit dem Produkt vertraut. Lesen und verinnerlichen Sie alle Warnhinweise in diesem Handbuch und •...
  • Page 82 Gebrauchsanleitung INHALTSVERZEICHNIS Kontaktinformationen: Allgemeine Sicherheitshinweise: Aufbau und Verwendung des Gerätes Reinigung und Wartung ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Seite 82...
  • Page 83 Gebrauchsanleitung 1. Kontaktinformationen: Für Reklamation oder Bestellinformationen wenden Sie sich bitte an Ihren Lieferanten und beziehen sich auf den Katalog. Alle Veränderungen, Aufrüstungen und Reparaturen müssen durch zugelassenes Fachpersonal durchgeführt werden. 2. Allgemeine Sicherheitshinweise: WARNUNG: a. Nicht verwenden, wenn das Produkt sichtbare Schäden aufweist. b.
  • Page 84 Gebrauchsanleitung 3. Aufbau und Verwendung des Gerätes Mit den folgenden Produkten kompatibel: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OP Table Adaptor (lässt sich an allen OP-Tischen befestigen) Produktspezifikationen: • Gewicht des Geräts: o F-90022: 1,63 kg (3,6 lbs) •...
  • Page 85 Gebrauchsanleitung Produktgröße: F-90022 203 mm (8") 254 mm (10") F-90026 203 mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Seite 85...
  • Page 86 Gebrauchsanleitung EINRICHTUNG UND VERWENDUNG DER AUSRÜSTUNG Kopfhalterung 1. Die F-90023 (Head Restraint) auf dem Intubations-Pad platzieren. Intubations-Pad 2. Den Patienten in der abgebildeten Stellung intubieren. 3. Die Halterung wie gezeigt über die Stirn falten. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 87 Gebrauchsanleitung Genähter Punkt 4. Das Kinnband am Patienten zentrieren. Genähter Punkt Das Kinn des Patienten zwischen den genähten Punkten ausrichten. 5. Das erste Band mit Klettverschluss über dem Kopf des Patienten sichern. 6. Das zweite Band Klettverschluss über dem Kopf des Patienten sichern.
  • Page 88 Gebrauchsanleitung 7. Die Knöpfe festdrehen. Sicherstellen, dass sich der Verstellknopf auf der nicht operierten Seite des Patienten befindet. Dies durch Umlegen der Gleithalterung einstellen. Gleithalterung Höhenverstellknopf Verstellknopf Ausrichtung bei Tischadaptern Typische Ausrichtung und kleineren Patienten ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 89 Gebrauchsanleitung 8. Den Kopf des Patienten während des Entfernens Intubations-Pads anheben und halten. Intubations-Pad 9. Den Knopf drücken, um den Universal Head Positioner Knopf drücken verschieben und an den Beach Chair oder Tischadapter anzuschließen. 10. Die Oberkante Kopfhalterung Oberkante des Universal Head Positioners ausrichten.
  • Page 90 Gebrauchsanleitung 11. Die Klettverschlussbänder über Stirn Kopfhalterung überlappen. Klettband 12. Den Patienten mit dem Beach Chair oder OP-Tisch mithilfe des Tischadapters anheben. Der Head Positioner muss vorschriftsmäßig an den Schienen entlang gleiten. Gleitschiene Patienten anheben 13. Alle erforderlichen Einstellungen am Hals und Kopf des Patienten mit den Griffen und dem Verstellknopf vornehmen.
  • Page 91 Gebrauchsanleitung 14. Die Ohren Patienten dürfen nicht abgeknickt oder gefaltet und die Augen dürfen nicht verdeckt werden. Fertige Einstellungen ENTFERNUNG DER AUSRÜSTUNG Entfernen des Universal Head Positioners: Die Klettverschlussbänder lösen und • den Universal Head Positioner von den Gleitschienen entfernen. Das Intubations- Pad einsetzen.
  • Page 92 Gebrauchsanleitung 4. Reinigung und Wartung WARNUNG: • Verwenden Sie für die Reinigung des Geräts keine Bleichmittel oder bleichmittelhaltigen Produkte. Dies kann ansonsten zu Verletzungen von Personen oder Beschädigungen des Geräts führen. • Reinigen Sie das Gerät nach jedem Gebrauch mit Reinigungstüchern auf Alkoholbasis.
  • Page 93 Οδηγίες χρήσης Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Σελίδα 93...
  • Page 94 Οδηγίες χρήσης ΣΗΜΑΝΤΙΚΕΣ ΕΙΔΟΠΟΙΗΣΕΙΣ Αυτή η συσκευή αποτελεί στοιχείο ιατρικής συσκευής υψηλότερου επιπέδου. Πριν από τη χρήση της παρούσας συσκευής ή οποιουδήποτε άλλου τύπου ιατρικής συσκευής σε ασθενείς, συνιστάται να διαβάσετε τις Οδηγίες χρήσης και να εξοικειωθείτε με το προϊόν. Διαβάστε...
  • Page 95 Οδηγίες χρήσης ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Στοιχεία επικοινωνίας Γενικές προειδοποιήσεις και συστάσεις προσοχής για την ασφάλεια: Ρύθμιση και χρήση εξοπλισμού Καθαρισμός και συντήρηση ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Σελίδα...
  • Page 96 Οδηγίες χρήσης 1. Στοιχεία επικοινωνίας Για παράπονα ή πληροφορίες παραγγελίας, επικοινωνήστε με τον προμηθευτή σας και ανατρέξτε στον κατάλογο. Όλες οι τροποποιήσεις, αναβαθμίσεις ή επισκευές πρέπει να εκτελούνται από εξουσιοδοτημένο ειδικό. 2. Γενικές προειδοποιήσεις και συστάσεις προσοχής για την ασφάλεια: ΠΡΟΕΙΔΟΠΟΙΗΣΗ: a.
  • Page 97 Οδηγίες χρήσης 3. Ρύθμιση και χρήση εξοπλισμού Συμβατό με τα ακόλουθα προϊόντα: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (συνδέεται σε όλες τις χειρουργικές τράπεζες) Προδιαγραφές προϊόντος: • Βάρος προϊόντος: o F-90022: 1,63 kg (3,6 lbs) •...
  • Page 98 Οδηγίες χρήσης Μέγεθος προϊόντος F-90022 203 mm (8’’) 254 mm (10’’) F-90026 203 mm (8’’) 178 mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Σελίδα...
  • Page 99 Οδηγίες χρήσης ΡΥΘΜΙΣΗ ΚΑΙ ΧΡΗΣΗ ΕΞΟΠΛΙΣΜΟΥ Head Restraint 1. Τοποθετήστε το F-90023 (Head Restraint) στο υπόθεμα διασωλήνωσης. Υπόθεμα διασωλήνωσης 2. Διασωληνώστε τον ασθενή στη θέση του, όπως απεικονίζεται. 3. Διπλώστε τον ιμάντα συγκράτησης επάνω από το μέτωπο, όπως απεικονίζεται. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 100 Οδηγίες χρήσης Σημείο ραφής 4. Κεντράρετε τον ιμάντα πηγουνιού στον ασθενή. Σημείο ραφής Ευθυγραμμίστε το πηγούνι του ασθενούς μεταξύ των σημείων ραφής 5. Στερεώστε τον πρώτο ιμάντα πάνω από το κεφάλι του ασθενούς με Velcro®. 6. Στερεώστε τον δεύτερο ιμάντα πάνω από...
  • Page 101 Οδηγίες χρήσης 7. Σφίξτε τα κομβία. Βεβαιωθείτε ότι το κομβίο ρύθμισης βρίσκεται στη μη χειρουργική πλευρά του ασθενούς. Ρυθμίστε γυρίζοντας το Slide Bracket. Βραχίονας κύλισης Κομβίο Κομβίο ρύθμισης προσανατολισμού ύψους Μικρόσωμοι ασθενείς και Τυπικός προσανατολισμός προσανατολισμός του Table Adaptor ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 102 Οδηγίες χρήσης 8. Ανασηκώστε και κρατήστε το κεφάλι του ασθενούς ενώ αφαιρείτε το υπόθεμα διασωλήνωσης. Υπόθεμα διασωλήνωσης 9. Πιέστε το κουμπί για να σύρετε και να Πιέστε το κουμπί προσαρτήσετε το Universal Head Positioner στο Beach Chair ή στο Table Adaptor. 10.
  • Page 103 Οδηγίες χρήσης 11. Αναδιπλώστε τους ιμάντες Velcro® πάνω από το προμετώπιο του Head Restraint. Ιμάντας Velcro® 12. Ανασηκώστε τον ασθενή με το Beach Chair ή με τη χειρουργική τράπεζα χρησιμοποιώντας το Table Adaptor. Βεβαιωθείτε ότι το Head Positioner σύρεται κανονικά στις ράγες κύλισης. Ράγα...
  • Page 104 Οδηγίες χρήσης 14. Βεβαιωθείτε ότι τα αυτιά του ασθενούς δεν έχουν καμφθεί ή λυγίσει και ότι τα μάτια του δεν είναι καλυμμένα. Ολοκληρωμένη ρύθμιση ΑΦΑΙΡΕΣΗ ΕΞΟΠΛΙΣΜΟΥ Για αφαίρεση του Universal Head Positioner: Ανοίξτε τους ιμάντες Velcro® και • απομακρύνετε το Universal Head Positioner από τις ράγες κύλισης. Αντικαταστήστε...
  • Page 105 Οδηγίες χρήσης 4. Καθαρισμός και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: • Μη χρησιμοποιείτε λευκαντικά ή προϊόντα που περιέχουν λευκαντικό για τον καθαρισμό της συσκευής. Μπορεί να προκληθεί τραυματισμός ή ζημιά στον εξοπλισμό. • Έπειτα από κάθε χρήση, καθαρίζετε τη συσκευή με μαντηλάκια εμποτισμένα με αλκοόλη.
  • Page 106 Istruzioni per l'uso Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 106...
  • Page 107 Istruzioni per l'uso AVVISI IMPORTANTI Questo dispositivo è un componente di un apparato medico di livello superiore. Prima di utilizzare questo o qualsiasi altro tipo di dispositivo medico con un paziente, si consiglia di leggere le Istruzioni per l'uso e di acquisire familiarità con il prodotto. Leggere e comprendere tutte le avvertenze contenute nel presente •...
  • Page 108 Istruzioni per l'uso INDICE Informazioni di contatto Avvertenze e precauzioni generali per la sicurezza: Configurazione e utilizzo dell'apparecchiatura Pulizia e manutenzione ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 108...
  • Page 109 Istruzioni per l'uso 1. Informazioni di contatto Per reclami o informazioni su come effettuare un ordine, contattare il fornitore e consultare il catalogo. Tutte le modifiche, gli aggiornamenti o le riparazioni devono essere effettuati da un tecnico autorizzato. 2. Avvertenze e precauzioni generali per la sicurezza: AVVERTENZA: a.
  • Page 110 Istruzioni per l'uso 3. Configurazione e utilizzo dell'apparecchiatura Compatibile con i seguenti prodotti: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (per il collegamento a qualsiasi tavolo operatorio) Specifiche del prodotto: •...
  • Page 111 Istruzioni per l'uso Dimensioni prodotto F-90022 203 mm (8’’) 254 mm (10’’) F-90026 203 mm (8’’) 178 mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 111...
  • Page 112 Istruzioni per l'uso CONFIGURAZIONE E UTILIZZO DELL'APPARECCHIATURA Head Restraint 1. Collocare il dispositivo F-90023 (Head Restraint) sul cuscinetto per intubazione. Cuscinetto di intubazione 2. Intubare il paziente nella posizione illustrata. 3. Ripiegare il poggiatesta sulla fronte come illustrato. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 113 Istruzioni per l'uso Punto cucito 4. Collocare il sottogola sul paziente in posizione centrale. Punto cucito Allineare il mento del paziente tra i punti cuciti 5. Fissare la prima fascetta con Velcro® sulla testa del paziente. 6. Fissare la seconda fascetta con Velcro®...
  • Page 114 Istruzioni per l'uso 7. Serrare le manopole. Assicurarsi che la manopola di regolazione si trovi sul lato del paziente non interessato dall'intervento. Effettuare la regolazione capovolgendo la staffa di scorrimento. Staffa di scorrimento Manopola di Manopola di regolazione orientamento dell'altezza Pazienti con corporatura più...
  • Page 115 Istruzioni per l'uso 8. Sollevare e tenere ferma la testa del paziente durante la rimozione del cuscinetto per intubazione. Cuscinetto di intubazione 9. Premere il pulsante di scorrimento e Premere il pulsante fissare Universal Head Positioner al dispositivo Beach Chair o Table Adaptor.
  • Page 116 Istruzioni per l'uso 11. Sovrapporre le fascette con Velcro® sulla parte anteriore di Head Restraint. Fascetta con Velcro® 12. Sollevare il paziente utilizzando Beach Chair o il tavolo operatorio con Table Adaptor. Accertarsi che Head Positioner scorra correttamente lungo le barre di scorrimento. Barra di scorrimento Sollevare il paziente 13.
  • Page 117 Istruzioni per l'uso 14. Assicurarsi che le orecchie del paziente non siano piegate o schiacciate e che gli occhi non siano coperti. Configurazione completata RIMOZIONE DELL'APPARECCHIATURA Per rimuovere Universal Head Positioner: staccare le fascette in Velcro® ed • estrarre Universal Head Positioner dalle barre di scorrimento. Sostituirlo con il cuscinetto per intubazione.
  • Page 118 Istruzioni per l'uso 4. Pulizia e manutenzione AVVERTENZA: • Non utilizzare candeggina o prodotti contenenti candeggina per pulire il dispositivo. Possono verificarsi lesioni o danni alle apparecchiature. • Dopo ogni utilizzo, pulire il dispositivo con salviette a base di alcol. •...
  • Page 119 使用説明書 Universal™ Head Positioner F-90022、F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ 119...
  • Page 120 使用説明書 重要なお知らせ 本機器は、高レベル医療機器の構成品の 1 つです。本製品に限らず、医 使用説明書 療器具を患者に使用する前に、 をよく読み、製品について把握 することを推奨します。 • 患者に使用する前に、この説明書と機器自体に記載されたすべての警告をよく読 み、理解してください。 • 記号 は、機器を使用するうえで重要な手順や安全の手順について、ユーザー の注意を促すための記号です。 • このラベル上の記号 は、使用にあたり使用説明書を参照する必要があるこ とを示しています。 • この説明書に示されている方法は、メーカーによる提案にすぎません。本機器に 関する患者のケアへの最終的な責任は、主治医にあります。 • 使用前には毎回、機器の機能を点検してください。 • 本機器の操作は、必ず訓練を受けたスタッフが行ってください。 • 変更、アップグレード、修理はすべて、認可を受けた業者にご依頼ください。 • この説明書は、今後参照できるように保管してください。 機器に関連して発生した重大な事象は、いかなるものであっても、本書に記載の • メーカーおよび所轄官庁に報告する必要があります。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020...
  • Page 121 使用説明書 目次 連絡先の詳細 一般的な安全上の警告および注意： 機器の設定と使用 清掃とメンテナンス ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ 121...
  • Page 122 使用説明書 1. 連絡先の詳細 苦情または注文情報については、供給元にお問い合わせいただき、カタログを参照して ください。変更、アップグレード、修理はすべて、認可を受けた業者にご依頼ください。 2. 一般的な安全上の警告および注意： 警告： a. 目視可能な損傷がある場合は製品を使用しないでください。 b. 本機器を使用する前に、機器のセットアップと使用に関する説明をお読みください。 患者に使用する前に、製品についてよく把握してください。 c. 患者と使用者の負傷や機器の損傷を防ぐために、機器と手術台のサイドレールに破損 や摩耗がないか、使用前に点検してください。 機器に損傷がある場合、部品が不足し ている場合または正しく機能しない場合は、使用しないでください。 注意：本機器の最大定格荷重を超えないようにしてください。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ...
  • Page 123 使用説明書 3. 機器の設定と使用 次の製品に適合します： • Lift-Assist Beach Chair Table-Powered Beach Chair • • Manual Lift Beach Chair • OR Table Adaptor（どの手術台にも取り付け可能） 製品仕様： • 装置の重量： o F-90022：1.63 kg（3.6 ポンド） • F-90026：1.5 kg（3.4 ポンド） • 最大患者体重 226 kg（500 ポンド） 次の処置での使用に最適： • 回旋腱板修復 •...
  • Page 124 使用説明書 製品のサイズ F-90022 203 mm （8 インチ） 254 mm （10 インチ） F-90026 203 mm （8 インチ） 178 mm （7 インチ） ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ...
  • Page 125 使用説明書 機器のセットアップと使用 Head Restraint （ヘッドレス ト） 1.F-90023（Head Restraint）を挿管パ ッドにセットします。 挿管パッド 2. 図のように、所定の位置で患者に挿管し ます。 3. 図のように、ヘッドレストで額を巻きま す。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ 125...
  • Page 126 使用説明書 縫合ポイント 4. チンストラップを患者の中心に合わせます。 縫合ポイント 患者のあごを縫合ポ イントの間で調整 5. 最初のストラップを Velcro®で患者の 頭に固定します。 6. 二番目のストラップを Velcro®で患者 の頭に固定します。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ 126...
  • Page 127 使用説明書 7.ノブを締め付けます。調整ノブが患者の非手術側にあることを確認してください。 Slide Bracket（スライドブラケット）を裏返して調整します。 スライドブラケット 高さオリエンテーショ 調整ノブ ンノブ 小柄な患者と手術台アダプ 一般的オリエンテーション ターオリエンテーション ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ 127...
  • Page 128 使用説明書 8. 挿管パッドを取り外している間、患者の頭を 持ち上げて保持します。 挿管パッド 9.ボタンを押して、Universal Head ボタンを押す Positioner をスライドさせて、Beach Chair または Table Adaptor に取り付け ます。 10.Head Restraint の上端を Universal Head Positioner の上端に合わせます 。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ...
  • Page 129 使用説明書 11. Head Restraint の額部分に Velcro®スト ラップを重ねます。 Velcro® Strap 12.Table Adaptor を使用して、Beach Chair または手術台と共に患者を持ち上 げます。Head Positioner がスライドレールに沿って適切にスライドするこ とを確認してください。 スライドレール 患者が持ち上がる 13. ハンドルと調整ノブを使用して、患者の首と頭に必要な調整を行います。調整中は必ずハン ドルを持ってください。ハンドルのない機器を使用する場合は、調整中、必ず患者の頭を持 ってください。 調整ノブ 調整ハンドル ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ...
  • Page 130 使用説明書 14. 患者の耳が曲がったり折れたりしてい ないこと、また、目が覆われていない ことを確認します。 設定終了 機器の取り外し Universal Head Positioner を取り外す：Velcro®ストラップを外し、Universal Head • Positioner をスライドレールから取り外します。 Intubation Pad（挿管パッド）と交 換します。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A ページ...
  • Page 131 使用説明書 4. 清掃とメンテナンス 警告： • 漂白剤または漂白剤を含有する商品で機器を清掃しないでください。負傷や機器の損傷が生 じるおそれがあります。 • 使用後は毎回、機器をアルコールベースのワイプで清掃してください。 • 機器を水に入れないでください。装置が損傷するおそれがあります。 • 布と四級アンモニウム塩系消毒 / 洗浄液を使用して、機器を清掃および消毒してください。 • 製造会社による低レベル消毒のための推奨事項を読み、その指示に従ってください。 • 清掃用製品の使用説明書を読み、その指示に従ってください。液体が装置内に入る可能性の ある領域では、注意してください。 • 清潔で乾いた布で機器を拭いてください。 • 収納する前と再度使用する前に、機器が乾いていることを確認してください。 • 製品を漂白剤で清掃すると、損傷が起こる可能性があります。 注意： パッドを液体につけないでください。 注意： パッドの清掃に漂白剤やフェノール類を使用しないでください。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 132 사용 지침 Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A 페이지 132...
  • Page 133 사용 지침 중요 고지 사항 이 기기는 높은 수준의 의료 기구의 구성요소입니다. 환자에게 이 제품 또는 사용 지침 다른 유형의 의료 기구를 사용하기 전에 을 읽고 이 제품에 대해 숙지하는 것이 좋습니다. • 환자에게 사용하기 전에 이 설명서 및 장치 자체에 표시된 모든 경고를 읽고 이해하십시오.
  • Page 134 사용 지침 목차 연락처 정보 일반 안전 경고 및 주의 사항: 장비 설치 및 사용 청소 및 정비 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A 페이지...
  • Page 135 사용 지침 1. 연락처 정보 불만 사항 또는 주문 정보는 공급업체에 문의하고 카탈로그를 참조하십시오. 모든 개조, 업그레이드 또는 수리는 공인된 전문가가 수행해야 합니다. 2. 일반 안전 경고 및 주의 사항: 경고: a. 제품에 눈에 띄는 손상이 있는 경우에는 사용하지 마십시오. b.
  • Page 136 사용 지침 3. 장비 설치 및 사용 다음 제품과 호환됩니다. • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor(모든 수술대에 부착) 제품 사양: • 장치 무게: o F-90022: 1.63kg(3.6lbs) • F-90026: 1.5kg(3.4lbs) •...
  • Page 137 사용 지침 제품 크기 F-90022 203mm (8") 254 mm (10") F-90026 203mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A 페이지...
  • Page 138 사용 지침 장비 설치 및 사용 Head Restraint 1. 삽관 패드에 F-90023(Head Restraint)을 배치합니다. 삽관 패드 2. 환자가 그림과 같이 들어가도록 합니다. 3. 그림과 같이 이마 위로 고정 장치를 채웁니다. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 139 사용 지침 재봉 지점 4. 턱끈의 중앙을 환자에게 맞춥니다. 재봉 지점 재봉 지점 사이에 환자의 턱을 맞춥니다 5. 환자의 머리 위에서 첫 번째 스트랩의 Velcro®를 채웁니다. 6. 환자의 머리 위에서 두 번째 스트랩의 Velcro®를 채웁니다. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 140 사용 지침 7. 손잡이를 조입니다. 조절 손잡이가 환자의 수술하지 않는 쪽에 있는지 확인하십시오. 슬라이드 브라켓을 뒤집어서 조절하십시오. 슬라이드 브라켓 높이 방향 손잡이 조절 손잡이 작은 환자와 테이블 어댑터 방향 일반적 방향 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 141 사용 지침 8. 삽관 패드를 제거하는 동안 환자의 머리를 들어 올립니다. 삽관 패드 9. 버튼을 눌러 Universal Head 누르기 버튼 Positioner 를 Beach Chair 또는 Table Adaptor 에 연결합니다. 10. Head Restraint 의 상단 가장자리를 Universal Head Positioner 의 상단 가장자리에...
  • Page 142 사용 지침 11. Head Restraint 위의 이마에 Velcro® 스트랩을 채웁니다. Velcro® 스트랩 12. Table Adaptor 를 사용해 환자를 Beach Chair 또는 수술대로 들어 올립니다. Head Positioner 올바르게 슬라이드 레일에서 미끄러지는 지 확인합니다. 레일 밀어넣기 환자 들어 올리기 13. 핸들과 조절 손잡이를 사용하여 필요에 따라 환자의 목과 머리를 조절합니다. 조절하는 동안 핸들을...
  • Page 143 사용 지침 14. 환자의 귀가 접히거나 눌리지 않았으며 눈이 가려지지 않았는지 확인합니다. 설정 완료 장비 제거 Universal Head Positioner 제거: Velcro® 스트랩을 풀고 Universal Head Positioner 를 • 슬라이드 레일에서 탈착합니다. 삽관 패드로 교체하십시오. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 144 사용 지침 4. 청소 및 정비 경고: • 장치를 청소하기 위해 표백제 또는 표백제가 함유된 제품을 사용하지 마십시오. 부상 또는 장비 손상이 발생할 수 있습니다. • 매 사용 후에는 알코올 성분 물티슈로 장치를 청소하십시오. • 장치를 물에 넣지 마십시오. 장비가 손상될 수 있습니다. •...
  • Page 145 Bruksanvisning Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Side 145...
  • Page 146 Bruksanvisning VIKTIGE MERKNADER Denne enheten er en del av et avansert medisinsk apparat. Før du bruker denne enheten eller andre typer medisinske apparater på en pasient, bør du lese bruksanvisningen og gjøre deg kjent med produktet. Les og forstå alle advarsler i denne håndboken og på selve enheten før •...
  • Page 147 Bruksanvisning INNHOLDSFORTEGNELSE Kontaktinformasjon Generelle sikkerhetsadvarsler og forsiktighetsregler: Oppsett og bruk av utstyret Rengjøring og vedlikehold ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Side 147...
  • Page 148 Bruksanvisning 1. Kontaktinformasjon Hvis du har klager eller ønsker bestillingsinformasjon, tar du kontakt med leverandøren og henviser til katalogen. Alle endringer, oppgraderinger eller reparasjoner må utføres av en autorisert spesialist. 2. Generelle sikkerhetsadvarsler og forsiktighetsregler: ADVARSEL: a. Skal ikke brukes hvis produktet har synlig skade. b.
  • Page 149 Bruksanvisning 3. Oppsett og bruk av utstyret Kompatibel med følgende produkter: • Lift-Assist Beach Chair • Bordstyrt Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (kan festes til alle operasjonsbord) Produktspesifikasjoner: • Enhetens vekt: o F-90022: 1,63 kg (3,6 pund) •...
  • Page 150 Bruksanvisning Produktstørrelse F-90022 203 mm (8’’) 254 mm (10’’) F-90026 203 mm (8’’) 178 mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Side 150...
  • Page 151 Bruksanvisning OPPSETT OG BRUK AV UTSTYRET Head Restraint 1. Plasser F-90023 (Head Restraint) på intubasjonsputen. Intubasjonspute 2. Intuber pasienten i posisjonen som er vist. 3. Brett støtten over pannen som vist. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 152 Bruksanvisning Sydd punkt 4. Plasser hakestroppen på pasienten. Sydd punkt Rett inn haken til pasienten mellom sydde punkter 5. Fest den første stroppen over pasientens hode med borrelås Velcro®. 6. Fest den andre stroppen over pasientens hode med borrelås Velcro®. ©2019 Allen Medical Systems, Inc.
  • Page 153 Bruksanvisning 7. Stram knottene. Kontroller at justeringsknotten er på den ikke-operative siden av pasienten. Juster ved å vippe skyvebraketten. Skyvebrakett Knott for Justeringsknott høyderetning Mindre pasienter og Typisk retning retning for bordadapter ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 154 Bruksanvisning 8. Løft og hold hodet mens du fjerner intubasjonsputen. Intubasjonspute 9. Trykk på knappen for å skyve og Trykk på knappen feste Universal Head Positioner til Beach Chair eller Table Adaptor. 10. Juster toppen av Head Restraint med øverste kant på Universal Head Positioner.
  • Page 155 Bruksanvisning 11. Overlapp borrelåsstropper Velcro® over pannen til Head Restraint. Velcro® Strap 12. Løft pasienten med Beach Chair eller operasjonsbordet ved hjelp av Table Adaptor. Sørg for at Head Positioner glir riktig langs glideskinnene. Glideskinne Hev pasienten 13. Foreta nødvendige justeringer på pasientens hals og hode ved hjelp av håndtakene og justeringsknappen.
  • Page 156 Bruksanvisning 14. Sørg for at pasientens ører ikke er bøyd eller brettet, og at øynene ikke er tildekket. Ferdig oppsett FJERNING AV UTSTYR Slik fjerner du Universal Head Positioner: Løsne borrelåsstroppene Velcro®, og • løsne Universal Head Positioner fra glideskinnene. Erstatt med Intubation Pad. ©2019 Allen Medical Systems, Inc.
  • Page 157 Bruksanvisning 4. Rengjøring og vedlikehold ADVARSEL: • Ikke bruk blekemidler eller produkter som inneholder blekemiddel, til å rengjøre enheten. Personskade eller utstyrsskade kan oppstå. • Rengjør enheten med alkoholbaserte tørkeservietter etter hver bruk. • Ikke legg enheten i vann. Utstyret kan bli skadet. •...
  • Page 158 Instrukcja obsługi Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Strona 158...
  • Page 159 Instrukcja obsługi WAŻNE UWAGI Ten wyrób jest częścią urządzenia medycznego wyższego poziomu. Przed zastosowaniem tego wyrobu oraz innych urządzeń medycznych u pacjenta zaleca się przeczytanie Instrukcji obsługi i zapoznanie się z produktem. Przed użyciem niniejszego wyrobu u pacjenta należy przeczytać i zrozumieć •...
  • Page 160 Instrukcja obsługi SPIS TREŚCI Dane do kontaktu Ogólne ostrzeżenia i przestrogi dotyczące bezpieczeństwa: Montaż i stosowanie produktu Czyszczenie i konserwacja ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Strona 160...
  • Page 161 Instrukcja obsługi 1. Dane do kontaktu Aby uzyskać informacje na temat reklamacji lub zamówień, należy skontaktować się z dostawcą i zapoznać z katalogiem. Wszelkie modyfikacje, modernizacje i naprawy muszą być przeprowadzane przez upoważnionego specjalistę. 2. Ogólne ostrzeżenia i przestrogi dotyczące bezpieczeństwa: OSTRZEŻENIE: a.
  • Page 162 Instrukcja obsługi 3. Montaż i stosowanie produktu Ten wyrób jest zgodny z następującymi produktami: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • Adapter do stołu operacyjnego Table Adaptor (zgodny ze wszystkimi stołami operacyjnymi) Parametry techniczne produktu: •...
  • Page 163 Instrukcja obsługi Rozmiar produktu F-90022 203 mm (8") 254 mm (10") F-90026 203 mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Strona 163...
  • Page 164 Instrukcja obsługi MONTAŻ I STOSOWANIE PRODUKTU Element unieruchamiający głowę 1. Umieścić element F-90023 (Head Restraint) podkładce intubacyjnej. Podkładka intubacyjna 2. Zaintubować pacjenta sposób przedstawiony na rysunku. 3. Zapiąć element unieruchamiający na czole w sposób pokazany na rysunku. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 165 Instrukcja obsługi Lokalizacja szwu 4. Wyśrodkować podbródkowy względem głowy pacjenta. Lokalizacja szwu Ułożyć podbródek pacjenta między miejscami, w których znajdują się szwy. 5. Zapiąć na głowie pacjenta pierwszy pas z rzepem Velcro ® 6. Zapiąć na głowie pacjenta drugi pas z rzepem Velcro ®...
  • Page 166 Instrukcja obsługi 7. Dokręcić pokrętła. Upewnić się, że pokrętło regulacyjne znajduje się po nieoperowanej stronie pacjenta. Dostosować poprzez odwrócenie wspornika Slide Bracket. Wspornik przesuwny Pokrętło regulacji Pokrętło regulacyjne wysokości Ułożenie w przypadku pacjentów Typowe ułożenie o mniejszych gabarytach i zastosowania adaptera stołu ©2019 Allen Medical Systems, Inc.
  • Page 167 Instrukcja obsługi 8. Podczas wyjmowania podkładki intubacyjnej należy unieść i przytrzymać głowę pacjenta. Podkładka intubacyjna 9. Nacisnąć przycisk, aby przesunąć przymocować pozycjoner Nacisnąć przycisk Universal Head Positioner fotela Beach Chair lub adaptera Table Adaptor. 10. Wyrównać górną krawędź elementu Head Restraint z górną...
  • Page 168 Instrukcja obsługi 11. Nałożyć pasy z rzepem Velcro ® na przednią część elementu Head Restraint. Pas z rzepem Velcro ® 12. Podnieść pacjenta wraz z fotelem Beach Chair lub stołem operacyjnym przy użyciu adaptera Table Adaptor. Upewnić się, że pozycjoner Head Positioner prawidłowo przesuwa się po szynach. Szyna Podnieść...
  • Page 169 Instrukcja obsługi 14. Upewnić się, że uszy pacjenta nie są zgięte ani złożone i jego oczy nie są zakryte. Założony wyrób ZDEJMOWANIE PRODUKTU Zdejmowanie pozycjonera Universal Head Positioner: Odpiąć pasy z rzepami • Velcro i zdjąć pozycjoner Universal Head Positioner z szyn. Ponownie umieścić ®...
  • Page 170 Instrukcja obsługi 4. Czyszczenie i konserwacja OSTRZEŻENIE: • Do czyszczenia wyrobu nie wolno używać wybielaczy ani produktów zawierających wybielacz. Może dojść do obrażeń ciała lub uszkodzenia sprzętu. • Po każdym użyciu należy wyczyścić wyrób za pomocą chusteczek nasączonych alkoholem. • Nie umieszczać...
  • Page 171 Instruções de utilização Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Página 171...
  • Page 172 Instruções de utilização NOTAS IMPORTANTES Este dispositivo é um componente de um aparelho médico de nível superior. Antes de utilizar este ou qualquer outro tipo de aparelho médico em pacientes, é recomendada a leitura das Instruções de utilização e a familiarização com o produto. Antes de utilizar o dispositivo em pacientes, leia e compreenda todos os •...
  • Page 173 Instruções de utilização ÍNDICE Detalhes de contacto Avisos e precauções gerais de segurança: Configuração e utilização do equipamento Limpeza e manutenção ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Página 173...
  • Page 174 Instruções de utilização 1. Detalhes de contacto para reclamações ou informações sobre encomendas, contacte o seu fornecedor e consulte o catálogo. Todas as modificações, atualizações ou reparações devem ser efetuadas por um especialista autorizado. 2. Avisos e precauções gerais de segurança: AVISO: a.
  • Page 175 Instruções de utilização 3. Configuração e utilização do equipamento Compatível com os seguintes produtos: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • Table Adaptor de bloco operatório (fixa-se a qualquer mesa de bloco operatório) Especificações do produto: •...
  • Page 176 Instruções de utilização Dimensões do produto F-90022 203 mm (8 pol.) 254 mm (10 pol.) F-90026 203 mm (8 pol.) 178 mm (7 pol.) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Página 176...
  • Page 177 Instruções de utilização CONFIGURAÇÃO E UTILIZAÇÃO DO EQUIPAMENTO Apoio para a cabeça 1. Coloque o acessório F-90023 (Head Restraint) na almofada de intubação. Almofada de intubação 2. Intube o paciente na devida posição, conforme apresentado. 3. Dobre o apoio sobre a testa, conforme apresentado.
  • Page 178 Instruções de utilização Ponto cosido 4. Centre a correia de queixo no paciente. Ponto cosido Alinhe o queixo do paciente entre os pontos cosidos 5. Fixe a primeira correia sobre a cabeça do paciente com Velcro®. 6. Fixe a segunda correia sobre a cabeça do paciente com Velcro®.
  • Page 179 Instruções de utilização 7. Aperte os manípulos. Certifique-se de que o manípulo de ajuste se encontra do lado contrário ao de operação do paciente. Rode o suporte deslizante para ajustar. Suporte deslizante Manípulo de Manípulo de ajuste orientação da altura Orientação para Table Orientação típica Adaptor e pacientes de...
  • Page 180 Instruções de utilização 8. Levante e segure a cabeça do paciente enquanto remove a almofada de intubação. Almofada de intubação 9. Prima o botão para deslizar e fixar o Prima o botão Universal Head Positioner na Beach Chair ou Table Adaptor. 10.
  • Page 181 Instruções de utilização 11. Sobreponha as correias de Velcro® na testa do Head Restraint. Velcro® Strap 12. Levante o paciente com a Beach Chair ou a mesa de bloco operatório utilizando o Table Adaptor. Certifique-se de que o Head Positioner desliza corretamente ao longo das calhas deslizantes.
  • Page 182 Instruções de utilização 14. Certifique-se de que as orelhas do paciente não ficam dobradas e que os olhos não ficam tapados. Preparação concluída REMOÇÃO DO EQUIPAMENTO Para remover o Universal Head Positioner: Desaperte as correias de Velcro® e • liberte o Universal Head Positioner das calhas deslizantes. Substitua pela almofada de intubação.
  • Page 183 Instruções de utilização 4. Limpeza e manutenção AVISO: • Não utilize lixívia nem produtos que contenham lixívia para limpar o dispositivo. Podem ocorrer lesões ou danos no equipamento. • Após cada utilização, limpe o dispositivo com toalhetes à base de álcool. •...
  • Page 184 Instrucţiuni de utilizare Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 184...
  • Page 185 Instrucţiuni de utilizare NOTIFICĂRI IMPORTANTE Acest dispozitiv este o componentă a unui aparat medical de nivel superior. Înainte de a utiliza acest dispozitiv sau orice alt tip de aparat medical pentru un pacient, vă recomandăm să citiți Instrucțiunile de utilizare și să vă familiarizați cu produsul. Citiți și asigurați-vă...
  • Page 186 Instrucţiuni de utilizare CUPRINS Detalii de contact Avertismente şi atenţionări generale privind siguranţa: Configurarea şi utilizarea echipamentelor Curăţarea şi întreţinerea ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 186...
  • Page 187 Instrucţiuni de utilizare 1. Detalii de contact Pentru reclamaţii sau informaţii despre comandă, contactaţi furnizorul şi consultaţi catalogul. Toate modificările, actualizările sau reparațiile trebuie efectuate de un specialist autorizat. 2. Avertismente şi atenţionări generale privind siguranţa: AVERTISMENT: a. Nu utilizați dacă produsul prezintă deteriorări vizibile. b.
  • Page 188 Instrucţiuni de utilizare 3. Configurarea şi utilizarea echipamentelor Compatibil cu următoarele produse: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (se atașează la orice masă chirurgicală) Specificații produs: • Greutate dispozitiv: o F-90022: 1,63 kg (3,6 lbs) •...
  • Page 189 Instrucţiuni de utilizare Dimensiunea produsului F-90022 203 mm (8’’) 254 mm (10’’) F-90026 203 mm (8’’) 178 mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Pagina 189...
  • Page 190 Instrucţiuni de utilizare CONFIGURAREA ŞI UTILIZAREA ECHIPAMENTELOR Fixare pentru cap 1. Amplasați F-90023 (Head Restraint) pe pernuța de intubare. Pernuță intubare 2. Intubați pacientul în poziție, conform imaginii. 3. Pliați dispozitivul de fixare peste frunte, conform imaginii. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 191 Instrucţiuni de utilizare Punct cusut 4. Centrați cureaua pentru bărbie pe pacient. Punct cusut Aliniați bărbia pacientului între punctele cusute 5. Fixați prima curea deasupra capului pacientului cu Velcro®. 6. Fixați a doua curea deasupra capului pacientului cu Velcro®. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 192 Instrucţiuni de utilizare 7. Strângeți butoanele. Asigurați-vă că butonul de reglare se află pe partea neoperatorie a pacientului. Reglați prin răsucirea suportului de glisare. Suport de glisare Buton de reglare pe Adjustment Knob înălțime Orientarea adaptorului Orientare tipică pentru pacienți mai mici și pentru mese ©2019 Allen Medical Systems, Inc.
  • Page 193 Instrucţiuni de utilizare 8. Ridicați și țineți capul pacientului în timp ce scoateți pernuța de intubare. Pernuță intubare 9. Apăsați butonul pentru a glisa și pentru a atașa Universal Head Apăsați butonul Positioner pe Beach Chair sau Table Adaptor. 10. Aliniați marginea superioară a Head Restraint cu marginea superioară...
  • Page 194 Instrucţiuni de utilizare 11. Suprapuneți curelele Velcro® peste partea frontală a Head Restraint. Velcro® Strap 12. Ridicați pacientul cu Beach Chair sau cu masa chirurgicală utilizând Table Adaptor. Asigurați-vă că Head Positioner glisează corect de-a lungul barelor de glisare. Bară de glisare Ridicați pacientul 13.
  • Page 195 Instrucţiuni de utilizare 14. Asigurați-vă că urechile pacientului nu sunt îndoite sau pliate și că ochii nu sunt acoperiți. Configurare finalizată SCOATEREA ECHIPAMENTULUI Pentru a scoate dispozitivul Universal Head Positioner: Desfaceți curelele Velcro® • și detașați dispozitivul Universal Head Positioner de barele de glisare. Înlocuiți-l cu pernuța de intubare.
  • Page 196 Instrucţiuni de utilizare 4. Curăţarea şi întreţinerea AVERTISMENT: • Nu folosiți înălbitor sau produse care conțin înălbitor pentru a curăța dispozitivul. Se poate produce vătămarea corporală sau deteriorarea echipamentului. • După fiecare utilizare, curățați dispozitivul cu șervețele pe bază de alcool. •...
  • Page 197 Инструкции по эксплуатации Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Страница 197...
  • Page 198 Инструкции по эксплуатации ВАЖНЫЕ УКАЗАНИЯ Это изделие является частью медицинского аппарата более высокого уровня. Перед использованием данного или любого другого медицинского устройства для работы с пациентом рекомендуется прочитать инструкции по эксплуатации и ознакомиться с функциями изделия. Перед использованием изделия для работы с пациентом изучите и •...
  • Page 199 Инструкции по эксплуатации СОДЕРЖАНИЕ Контактная информация Предупреждения и предостережения общего характера Установка и эксплуатация оборудования Очистка и обслуживание ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Страница...
  • Page 200 Инструкции по эксплуатации 1. Контактная информация Для подачи жалоб и заказа продукции обращайтесь к своему поставщику, а также см. каталог. Любая модификация, модернизация и ремонт должны производиться уполномоченным специалистом. 2. Предупреждения и предостережения общего характера ПРЕДУПРЕЖДЕНИЕ! a. Запрещается использовать изделие при наличии видимых повреждений. b.
  • Page 201 Инструкции по эксплуатации 3. Установка и эксплуатация оборудования Совместимо со следующими продуктами: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (присоединяется к любому операционному столу) Характеристики изделия • Вес устройства: o F-90022: 1,63 кг (3,6 фунта) •...
  • Page 202 Инструкции по эксплуатации Размер изделия F-90022 203 мм (8 дюймов) 254 мм (10 дюймов) F-90026 203 мм (8 дюймов) 178 мм (7 дюймов) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Страница...
  • Page 203 Инструкции по эксплуатации УСТАНОВКА И ЭКСПЛУАТАЦИЯ ОБОРУДОВАНИЯ Head Restraint 1. Поместите фиксатор головы F-90023 (Head Restraint) на подушку для интубации. Подушка для интубации 2. Интубируйте пациента в положении, как показано на изображении. 3. Оберните фиксатор вокруг головы, как показано на изображении. ©2019 Allen Medical Systems, Inc.
  • Page 204 Инструкции по эксплуатации Зашитый конец 4. Расположите подбородочный фиксирующий ремень посередине подбородка пациента. Зашитый конец Расположите подбородок пациента между зашитых краев 5. Зафиксируйте первый фиксирующий ремень вокруг головы пациента застежкой Velcro®. 6. Зафиксируйте второй фиксирующий ремень вокруг головы пациента застежкой Velcro®.
  • Page 205 Инструкции по эксплуатации 7. Затяните рукоятки. Убедитесь, что рукоятка находится на не затрагиваемой операцией стороне тела пациента. Выполните настройку при помощи кронштейна ползунка. Кронштейн ползунка Ручка настройки Ручка настройки высоты Положение при пациенте с ростом Типичное положение ниже среднего и использовании переходника...
  • Page 206 Инструкции по эксплуатации 8. При извлечении подушки для интубации поднимите и удерживайте голову пациента. Подушка для интубации 9. Нажмите кнопку, передвиньте и присоедините универсальный Нажать кнопку позиционер головы Universal Head Positioner к шезлонгу или переходнику стола. 10. Сопоставьте верхний край фиксатора...
  • Page 207 Инструкции по эксплуатации 11. Наложите фиксирующие ремни Velcro® поверх лобной части фиксатора для головы. Фиксирующи й ремень Velcro® 12. Поднимите пациента с помощью шезлонга или операционного стола, используя переходник операционного стола. Убедитесь, что позиционер для головы правильно перемещается по направляющим. Направляющая...
  • Page 208 Инструкции по эксплуатации 14. Убедитесь, что уши пациента не прижаты и не примяты, а глаза не накрыты. Подготовка завершена СНЯТИЕ ОБОРУДОВАНИЯ Для снятия универсального позиционера для головы Universal Head Positioner • выполните следующие действия. Расстегните фиксирующие ремни Velcro® и снимите универсальный позиционер для головы Universal Head Positioner с направляющих.
  • Page 209 Инструкции по эксплуатации 4. Очистка и обслуживание ПРЕДУПРЕЖДЕНИЕ! • Не используйте отбеливатель или средства, содержащие отбеливатель, для чистки данного устройства. Возможно получение травм или повреждение оборудования. • После каждого использования протирайте устройство салфетками на спиртовой основе. Не погружайте устройство в воду. Возможно повреждение оборудования. •...
  • Page 210 Instrucciones de uso Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Página 210...
  • Page 211 Instrucciones de uso AVISOS IMPORTANTES Este dispositivo es un componente de un aparato médico de nivel superior. Antes de usar este o cualquier otro tipo de aparato médico en un paciente, le recomendamos leer las Instrucciones de uso y familiarizarse con el producto. Lea y asegúrese de comprender todas las advertencias señaladas en este •...
  • Page 212 Instrucciones de uso ÍNDICE Información de contacto Precauciones y advertencias de seguridad generales: Configuración y uso del equipo Limpieza y mantenimiento ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Página 212...
  • Page 213 Instrucciones de uso 1. Información de contacto Para obtener información sobre reclamaciones o pedidos, póngase en contacto con su proveedor y consulte el catálogo. Todas las modificaciones, las mejoras o las reparaciones deben realizarlas especialistas autorizados. 2. Precauciones y advertencias de seguridad generales: ADVERTENCIA: a.
  • Page 214 Instrucciones de uso 3. Configuración y uso del equipo Compatible con los siguientes productos: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • Adaptador de mesa de operaciones Table Adaptor (se acopla a cualquier mesa de operaciones) Especificaciones del producto: •...
  • Page 215 Instrucciones de uso Tamaño del producto F-90022 203 mm (8") 254 mm (10") F-90026 203 mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Página 215...
  • Page 216 Instrucciones de uso USO Y CONFIGURACIÓN DEL EQUIPO Sujeción para la cabeza 1. Coloque F-90023 (Head Restraint) en la almohadilla para la intubación. Almohadilla para la intubación 2. Intube al paciente en la posición que se muestra. 3. Abroche la sujeción sobre la frente como se muestra.
  • Page 217 Instrucciones de uso Punto cosido 4. Centre la correa en la barbilla del paciente. Punto cosido Alinee el barbilla del paciente entre los puntos cosidos 5. Abroche la primera correa sobre la cabeza del paciente con Velcro ® 6. Abroche la segunda correa sobre la cabeza del paciente con Velcro ®...
  • Page 218 Instrucciones de uso 7. Apriete las perillas. Asegúrese de que la perilla de ajuste está en el lateral del paciente que no se va a intervenir. Realice el ajuste girando el Slide Bracket. Soporte deslizante Perilla de orientación Perilla de ajuste de altura Pacientes de menor Orientación clásica...
  • Page 219 Instrucciones de uso 8. Levante y sostenga la cabeza del paciente mientras retira almohadilla para la intubación. Almohadilla para la intubación 9. Pulse el botón para deslizar y acoplar Universal Head Pulse el botón Positioner a la Beach Chair o el Table Adaptor.
  • Page 220 Instrucciones de uso 11. Superponga correas Velcro sobre la parte frontal de ® la Head Restraint. Correa de Velcro ® 12. Levante al paciente con la Beach Chair o la mesa de operaciones usando el Table Adaptor. Asegúrese de que el Head Positioner se desliza correctamente por los raíles de deslizamiento.
  • Page 221 Instrucciones de uso 14. Asegúrese de que las orejas del paciente no están dobladas ni plegadas, y de que los ojos no quedan tapados. Colocación finalizada RETIRADA DEL EQUIPO Para retirar el Universal Head Positioner: Afloje las correas de Velcro y retire el ®...
  • Page 222 Instrucciones de uso 4. Limpieza y mantenimiento ADVERTENCIA: • No utilice lejía ni productos que contengan lejía para limpiar el dispositivo. Pueden producirse lesiones o daños en el equipo. • Tras el uso, limpie el dispositivo con toallitas desinfectantes con base de alcohol. •...
  • Page 223 Bruksanvisning Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sida 223...
  • Page 224 Bruksanvisning VIKTIG INFORMATION Den här enheten är en komponent i en medicinsk utrustning på högre nivå. Innan denna eller någon annan typ av medicinsk utrustning används för patienter rekommenderar vi att du läser bruksanvisningen och bekantar dig med produkten. Läs och förstå alla säkerhetsföreskrifter i denna bruksanvisning och på själva •...
  • Page 225 Bruksanvisning INNEHÅLL Kontaktinformation Allmänna säkerhetsföreskrifter och försiktighetsåtgärder: Montering och användning av utrustningen Rengöring och underhåll ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sida 225...
  • Page 226 Bruksanvisning 1. Kontaktinformation Om du vill lämna in klagomål eller få beställningsinformation kontaktar du leverantören och refererar till katalogen. Alla ändringar, uppgraderingar eller reparationer måste utföras av en auktoriserad fackman. 2. Allmänna säkerhetsföreskrifter och försiktighetsåtgärder: VARNING! a. Använd inte produkten om den har synliga skador. b.
  • Page 227 Bruksanvisning 3. Montering och användning av utrustningen Kompatibel med följande produkter: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • Adapter för operationsbord (kan fästas på alla operationsbord) Produktspecifikationer: • Enhetens vikt: • F-90022: 1,63 kg (3,6 lbs) •...
  • Page 228 Bruksanvisning Produktstorlek F-90022 203 mm (8") 254 mm (10") F-90026 203 mm (8") 178 mm (7") ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sida 228...
  • Page 229 Bruksanvisning MONTERING OCH ANVÄNDNING AV UTRUSTNINGEN Huvudfasthållare 1. Placera F-90023 (Head Restraint) på intubationskudden. Intubationskudde 2. Intubera patienten enligt bilden. 3. Fäll ned fasthållaren över pannan enligt bilden. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 230 Bruksanvisning Sydd punkt 4. Centrera hakremmen på patienten. Sydd punkt Rikta in patientens haka mellan de sydda punkterna 5. Fäst första remmen över patientens huvud med kardborrband. 6. Fäst den andra remmen över patientens huvud kardborrband. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 231 Bruksanvisning 7. Dra åt rattarna. Se till att justeringsratten sitter på den sida av patienten som inte ska opereras. Justera genom att vrida på skjutfästet. Skjutfäste Höjdorienteringsratt Justeringsratt Mindre patienter och Typisk orientering bordsadapterorientering ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 232 Bruksanvisning 8. Lyft håll patientens huvud samtidigt bort intubationskudden. Intubationskudde 9. Tryck på knappen för att skjuta fästa Universal Head Tryck på knappen Positioner på Beach Chair eller Table Adaptor. 10. Rikta in den övre kanten på Head Restraint mot den övre kanten på...
  • Page 233 Bruksanvisning 11. Överlappa kardborrbanden över pannan på Head Restraint. Kardborrband 12. Höj upp patienten med Beach Chair eller operationsbordet med Table Adaptor. Se till att Head Positioner glider ordentligt längs glidskenorna. Glidskena Höj patienten 13. Gör nödvändiga justeringar av patientens nacke och huvud med hjälp av handtagen och justeringsratten.
  • Page 234 Bruksanvisning 14. Se till att patientens öron inte är böjda eller vikta ögonen inte är övertäckta. Monteringen är klar BORTTAGNING AV UTRUSTNING Så här tar du bort Universal Head Positioner: Lossa kardborrbanden och lossa • Universal Head Positioner från glidskenorna. Byt ut mot en intubationskudde. ©2019 Allen Medical Systems, Inc.
  • Page 235 Bruksanvisning 4. Rengöring och underhåll VARNING! • Använd inte blekmedel eller produkter som innehåller blekmedel för att rengöra enheten. Patienten eller utrustningen kan skadas. • Rengör enheten med alkoholbaserade torkar efter varje användning. • Enheten får inte sänkas ned i vatten. Det kan skada utrustningen. •...
  • Page 236 Talimat Kılavuzu Universal™ Head Positioner F-90022, F-90026 80028543 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sayfa 236...
  • Page 237 Talimat Kılavuzu ÖNEMLİ BİLDİRİMLER Bu cihaz, daha yüksek düzeyde bir tıbbi cihazın bileşenidir. Bu veya başka tip tıbbi cihazları hastalarda kullanmadan önce Talimat Kılavuzunu okumanız ve ürünle ilgili bilgi sahibi olmanız önerilir. Hastalarda kullanmadan önce bu kılavuzdaki ve cihazın üstündeki tüm •...
  • Page 238 Talimat Kılavuzu İÇINDEKILER İletişim Bilgileri Genel Güvenlik Uyarıları ve Dikkat Edilecek Hususlar: Ekipman kurulumu ve kullanımı Temizlik ve Bakım ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sayfa 238...
  • Page 239 Talimat Kılavuzu 1. İletişim Bilgileri Şikayetler veya sipariş bilgileri için lütfen tedarikçinizle iletişime geçin ve kataloğa bakın. Tüm modifikasyonlar, yükseltmeler veya onarımlar yetkili bir uzman tarafından gerçekleştirilmelidir. 2. Genel Güvenlik Uyarıları ve Dikkat Edilecek Hususlar: UYARI: a. Görünür hasar varsa ürünü kullanmayın. b.
  • Page 240 Talimat Kılavuzu 3. Ekipman kurulumu ve kullanımı Aşağıdaki ürünlerle uyumludur: • Lift-Assist Beach Chair • Table-Powered Beach Chair • Manual Lift Beach Chair • OR Table Adaptor (tüm ameliyat masalarına takılabilir) Ürün Spesifikasyonları: • Cihaz Ağırlığı: o F-90022: 1,63 kg (3,6 lb) •...
  • Page 241 Talimat Kılavuzu Ürün Boyutu F-90022 203 mm (8’’) 254 mm (10’’) F-90026 203 mm (8’’) 178 mm (7’’) ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A Sayfa 241...
  • Page 242 Talimat Kılavuzu EKİPMAN KURULUMU VE KULLANIMI Baş Desteği 1. F-90023 (Baş Desteği) parçasını entübasyon pedine yerleştirin. Entübasyon Pedi 2. Hastayı gösterilen konumda entübe edin. 3. Desteği gösterildiği gibi alın üzerinden katlayın. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver. B Document Number: 80028543 Issue Date: 21 MAY 2020 Version: A...
  • Page 243 Talimat Kılavuzu Dikili Nokta 4. Hasta üzerinde çene kayışını sabitleyin. Dikili Nokta Hastanın çenesini dikili noktalar arasında hizalayın 5. Hastanın başının üzerine Velcro® ile ilk kayışı sabitleyin. 6. Hastanın başının üzerine Velcro® ile ikinci kayışı sabitleyin. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 244 Talimat Kılavuzu 7. Düğmeleri sıkın. Ayar düğmesinin hastanın işlem yapılmayan tarafında olduğundan emin olun. Sürgü Pimini döndürerek ayarlayın. Sürgü Pimi Yükseklik Yönü Ayar Düğmesi Düğmesi Daha Küçük Hastalar ve Tipik Yön Table Adaptor Yönü ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 245 Talimat Kılavuzu 8. Entübasyon pedini kaldırırken hastanın başını kaldırıp tutun. Entübasyon Pedi 9. Kaydırmak için düğmeye basın ve Universal Head Positioner'ı Beach Düğmeye Basın Chair veya Table Adaptor'a takın. 10. Baş Desteğinin üst kenarını Universal Head Positioner'ın üst kenarı ile hizalayın. ©2019 Allen Medical Systems, Inc.
  • Page 246 Talimat Kılavuzu 11. Velcro® kayışları Baş Desteğinin alın kısmı üzerinden geçirin. Velcro® Strap 12. Hastayı, Beach Chair ile veya Table Adaptor kullanarak ameliyat masası ile kaldırın. Baş Yerleştiricinin sürgü rayları boyunca düzgün bir şekilde kaydığından emin olun. Sürgü Rayı Hastayı Kaldırın 13.
  • Page 247 Talimat Kılavuzu 14. Hastanın kulaklarının bükülmediğinden ya da katlanmadığından ve gözlerinin kapatılmadığından emin olun. Bitmiş Kurulum CİHAZI ÇIKARMA Universal Head Positioner'ı çıkarmak için: Velcro® kayışlarını çözün ve Universal • Head Positioner'ı sürgü raylarından ayırın. Entübasyon Pediyle değiştirin. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026387 Ver.
  • Page 248 Talimat Kılavuzu 4. Temizlik ve Bakım UYARI: • Cihazı temizlemek için çamaşır suyu veya çamaşır suyu içeren ürün kullanmayın. Yaralanma veya ekipman hasarı oluşabilir. • Her kullanımdan sonra cihazı alkol bazlı mendille temizleyin. • Cihazı suya sokmayın. Ekipman hasarı oluşabilir. •...
