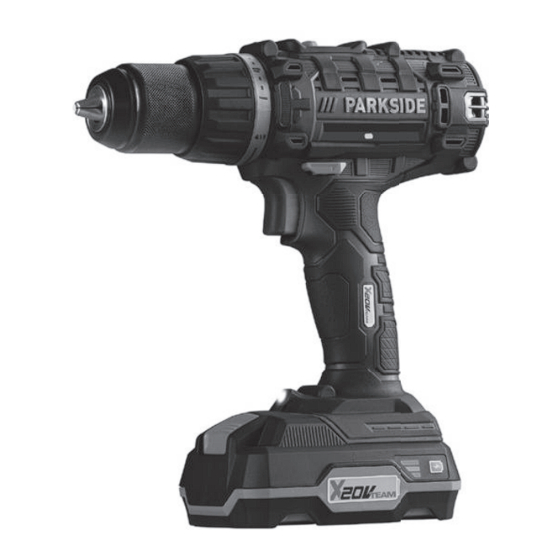

Parkside PABS 20-Li G8 Translation Of The Original Instructions
  1. Manuals
  2. Brands
  3. Parkside Manuals
  4. Power Screwdriver
  5. PABS 20-Li G8
  6. Translation of the original instructions

Parkside PABS 20-Li G8 Translation Of The Original Instructions

Hide thumbs Also See for PABS 20-Li G8:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 19

Quick Links

Download this manual
Akku-Bohrschrauber 20 V / Cordless Drill 20V /
Perceuse-visseuse sans fi l 20 V PABS 20-Li G8
Akku-Bohrschrauber 20 V
Originalbetriebsanleitung
Perceuse-visseuse sans fi l 20 V
Traduction des instructions d'origine
Wiertarkowkrętarka akumulatorowa 20 V
Tłumaczenie oryginalnej instrukcji obsługi
Akumulátorový vŕtací skrutkovač 20 V
Preklad originálneho návodu na obsluhu
Atornilladora taladradora recargable 20 V
Traducción del manual de instrucciones original
Akkus fúró-csavarozó 20 V
Az originál használati utasítás fordítása
Akumulatorska bušilica 20 V
Prijevod originalnih uputa za uporabu
Акумулаторна бормашина 20 V
Превод на оригиналното ръководство за експлоатация
IAN 437997_2207
Cordless Drill 20V
Translation of the original instructions
Accu-schroefboormachine 20 V
Vertaling van de originele gebruiksaanwijzing
Aku vrtací šroubovák 20 V
Překlad originálního provozního návodu
Batteridreven bore-/skruemaskine 20 V
Oversættelse af den originale driftsvejledning
Trapano avvitatore ricaricabile 20 V
Traduzione delle istruzioni d'uso originali
Akumulatorski vrtalni vijačnik 20 V
Prevod originalnega navodila za uporabo
Mașină de înșurubat și găurit cu
acumulator 20 V
Traducerea instrucţiunilor de utilizare originale
Επαναφορτιζόμενο δραπανοκατσάβιδο 20 V
Μετάφραση των αυθεντικών οδηγιών λειτουργίας
