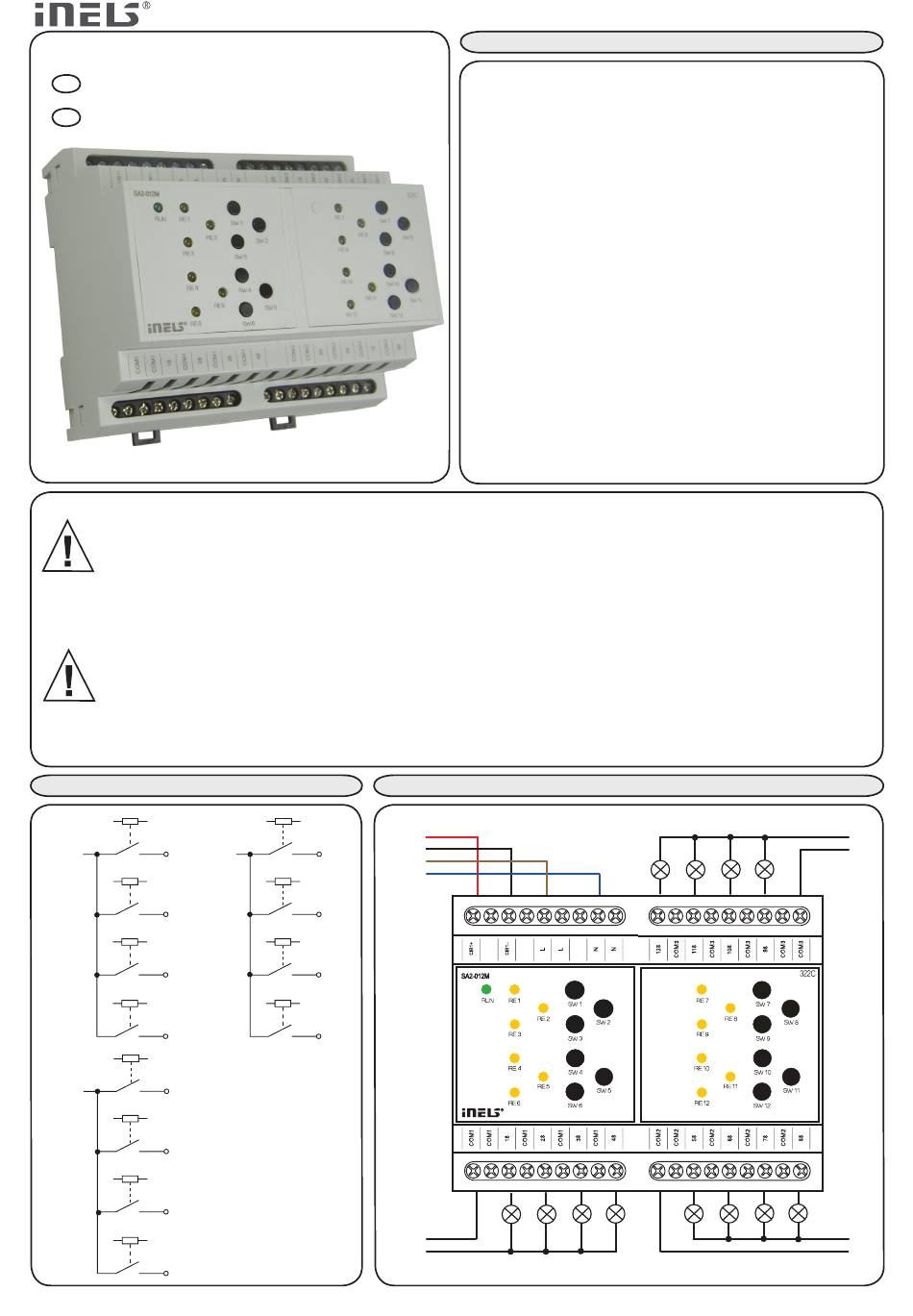

Elko iNELS SA2-012M Manual Instructions

ИнструкцИя к прИмененИю / MANUAL INSTRUCTIONS
RU коммутирующий двенадцатиканальный элемент
Switching actuator 12-fold
EN
перед установкой и введением в эксплуатацию устройства внимательно ознакомьтесь с инструкцией по установке. последняя содержит
рекомендации по установке устройства и его использованию. Инструкция должна быть частью электромонтажной документации.
Инструкцию по установке найдёте также на интернет страницах www.inels.com. Внимание, опасность поражения электротоком! монтаж
и подключение могут проводить только специалисты, имеющие соответствующую профессиональную электроквалификацию при
соблюдении действующих инструкций. не прикасайтесь к частям устройства, которые находятся под напряжением. Опасно для жизни.
при установке, обслуживании, ремонте необходимо следовать инструкциям по безопасности, нормам и профессинальным установкам о
работе с электрооборудованием. перед началом работы с устройством необходимо, чтобы все провода, подключенные части и клеммы не
находились под напряжением. Эта инструкция содержит только общие установки, которые должны быть применены в рамках настоящего
применения. регулярно проверяйте (при выключенном напряжении) затяжку клемм.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is designated for
mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction manual can be also
found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a professional
with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch parts of the device that are energized.
Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe safety regulations, norms, directives
and special regulations for working with electrical equipment. Before you start working with the device, it is essential to have all wires, connected
parts, and terminals de-energized. This instruction manual contains only general directions which need to be applied in a particular installation. In the
course of inspections and maintenance, always check (while de-energized) if terminals are tightened.
Cxeмa / Symbol
1
COM1 18 COM2
2
28
3
38
4
48
9
98
COM3
10
108
11
118
12
128
SA2-012M
3151-02-001 Rev.: 1
подключение / Connection
5
CIB+
CIB -
58
L
AC230V
N
6
68
7
78
8
88
COM1
Характеристика / Characteristics
- предназначены для коммутации различных приборов и нагрузок
- SA2-012 содержит 12 независимых реле с переключающим
блок-контактом так, каждые 4 реле замыкают один и тот же
потенциал.
- максимальная нагружаемость контактов 8 A/2000 VA/AC1.
- каждые из выходных контактов самостоятельно управляемы
и адрессованы. LED диоды на передней панели сигнализирует
о состоянии каждого выводного контакта.
- с помощью кнопок управления на лицевой панели, можно изменять
состояние отдельных реле вручную независимо друг от друга.
- SA2-012M стандартно поставляются в вараинте материала контактов
AgSnO , на заказ можно поставить с контактом AgNi.
2
- SA2-012M в исполнении 6-MODUL предназначен для монтажа в
распредщиты, на DIN рейку EN60715.

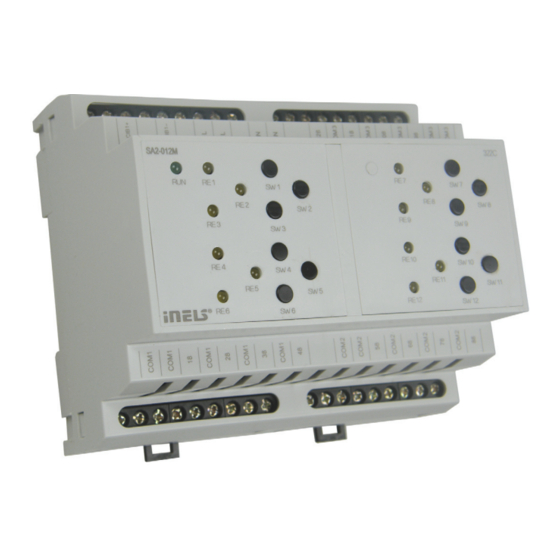

- Designed for switching of up to 12 independent appliances and loads
(thermo-electric valve, resistive load, heating mats, etc.)
- SA2-012M contains 12 independent relays with NO potentialless
contacts.
- Maximal loadability of contact is 8 A/4000 VA/AC1.
- Each of the twelve output contacts are individually controllable and
addressable.
- LED on front panel signalizes state of each output.
- Contact status of each relay can be changed separately and manually by
control buttons on a front panel.
- SA2-012M in Design 6-MODULE is to be mounted into a switchboard,
onto DIN rail EN60715.
COM3
COM2
