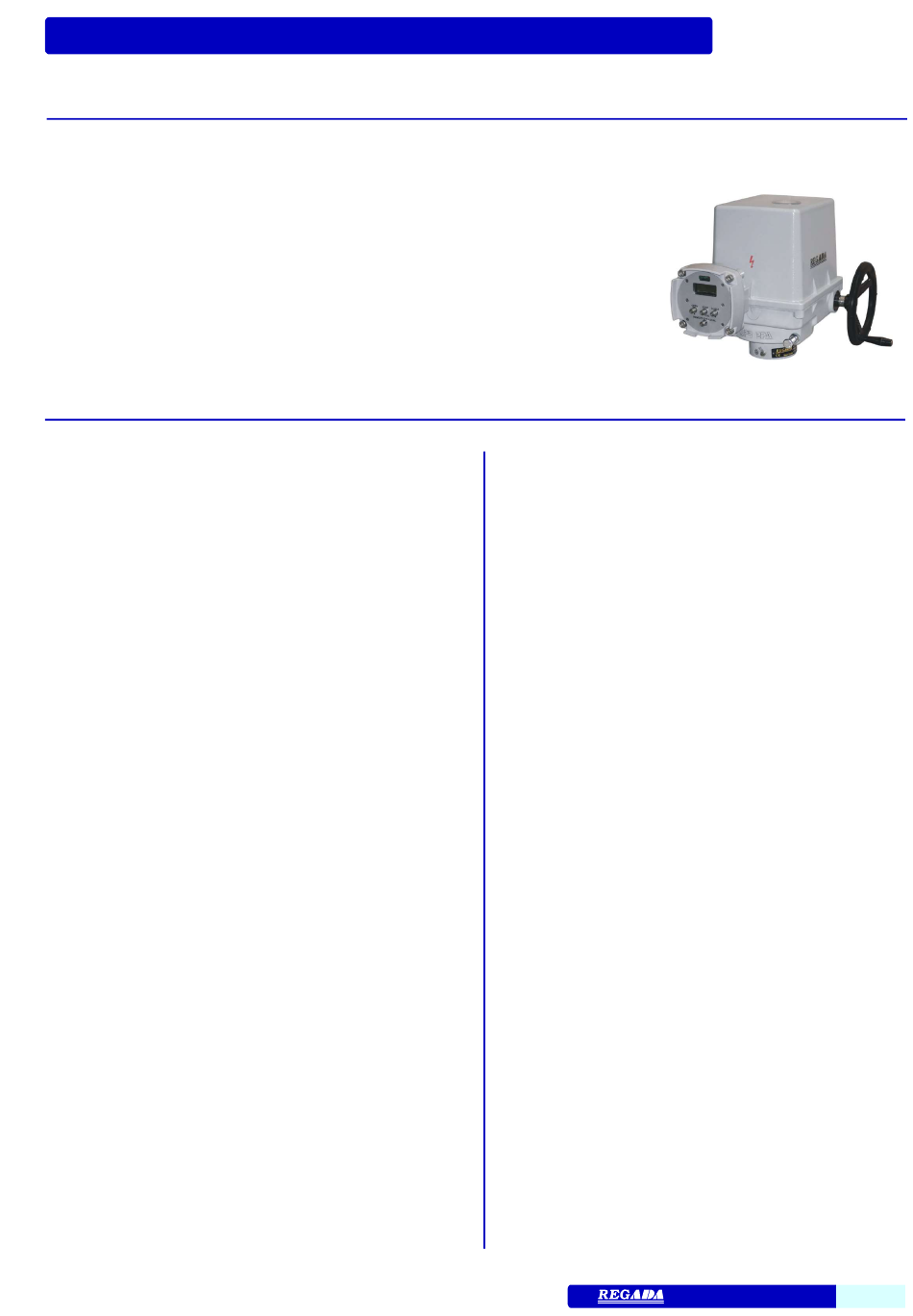

Regada REMATIC SPR 1PA Instruction Manual

Siłownik elektryczny jednoobrotowy\Electric part-turn actuator\
OPIS
Siłowniki elektryczne REMATIC
moduł elektroniki DMS3 . Mogą być sterowane
binarnie napięciem +24V DC (sterowanie 2P) lub
analogowym sygnałem wejściowym, prądowym
0/4-20 mA, napięciowym 0/2-10 V, p
komunikacji PROFIBUS DP V0/V1 lub MODBUS
RTU. Programuje się je za pomocą przycisków i
migających diod LED na płycie sterowniczej lub za
pomocą programu na PC (interfejs RS 232). Są
przeznaczone do pracy regulacyjnej lub pracy
ON - OFF.
WYPOSAŻENIE STANDARDOWE I FUNKCJE DMS3
- Napięcie zasilania 230V AC
- Przyłącze elektryczne na listwę zaciskową
- Wyłącznik termiczny silnika wewnątrzuzwojeniowy
- Wyłączanie w położeniach krańcowych od momentu i od położenia
- Moment wyłączający regulowany od 60% do 100%
- Blokowanie momentu w położeniach krańcowych
- Blokowanie momentu przy rozruchu (starcie)
- 2 programowane przekaźniki R1, R2 (18 funkcji ustawienia)
- Przekaźnik READY
- Sterowanie sygnałem 0/4 - 20 mA, 4 - 12 mA, 12 - 20 mA, lub
0/2 - 10V (nie dla DMS3 w wersji 2P)
- Sterowanie binarne napięciem (+24V DC) ON-OFF
- Sterowanie impulsowe (+24V DC) ON-STOP-OFF
- Tryb synchronizacji pracy (praca przerywana)
- Funkcja bezpieczeństwa ESD (reakcja na awarię)
- Prądowy nadajnik położenia 4 - 20 mA pasywny (nie dla modułu
DMS3 w wersji 2P)
- Zasilacz z napięciem 24V DC, 40 mA do zasilania wejść
sterujących
- Wyjście zgłaszania awarii
- Grzałka sterowana z płyty sterowniczej
- Wskaźnik położenia na diodach LED
- Moduł komunikacji RS 232
- Program do programowania na PC
- Mechaniczne ograniczniki kąta obrotu
- Przyłącze mechaniczne kołnierzowe według ISO 5211
- Sterowanie ręczne
- Stopień ochrony IP 67
WYPOSAŻENIE DODATKOWE
- Sterowanie lokalne dla modułu DMS3
- Moduł dodatkowych przekaźników RE3, RE4, RE5
- Moduł dodatkowych przekaźników RE1, RE2, RE3, RE4, RE5, READY
- Wersja z modu łem komunikacji PROFIBUS DP V0/V1
- Wersja z modu łem komunikacji MODBUS RTU
1) Nie dotyczy wykonania z Modbus i Profibus
DESCRIPTION
są wyposażone w

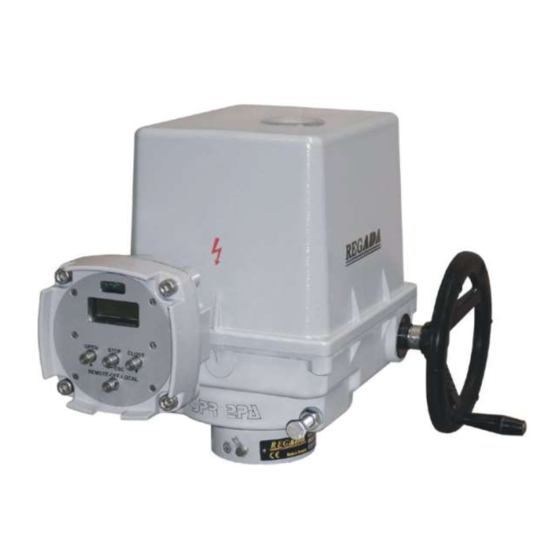

Electric actuators
electronics DMS3. They are controlled by binnary
inputs OPEN, STOP, CLOSE, EMERGENCY (+24 V
DC), by analogue input signal: current
rzez moduł
voltage
PROFIBUS DP V0/V1 and MODBUS RTU.
Parameters setting is done through pushbuttons and
blinking LED diodes placed on a control board, by
means of a local control unit or via PC programme
(interface RS 232). The actuators are aimed for
modulating operation or operation ON-OFF.
1)
SPR 1PA, SPR 2PA, SPR 2.3PA, SPR 2.4PA
REMATIC are equipped with
0/2-10 V or by communication networks
STANDARD EQUIPMENT and FUNCTIONS
-
Supply voltage 230V AC
-
Terminal board connection
-
Protection of the motor against overheating
-
Switching off in limit positions from the position or torque
-
Adjustable switching off-torque from 60 % to 100 %
-
Torque blocking in limit positions
-
Torque blocking during the start
-
2 freely programmable relays R1, R2 (18 functions)
-
Relay READY
-
Control by unified signal 0/4 - 20 mA, 4 - 12 mA, 12 - 20 mA,
or 0/2 - 10V (not for DMS3 in 2P version)
-
Control by permanent voltage
- Impulse control (inching duty)
-
Timing mode / regime of operation
-
Safety function ESD (failure reaction)
-
Electronic position transmitter 4-20 mA passive (not for DMS3 in
2P)
-
Auxiliary voltage output 24V DC, max. 40 mA for supply of the
control inputs and transmitter
-
Output for failure messages
-
Space heater operated by control unit
-
LED position indicator
-
Communication interface RS 232
-
Programme for parameters setting by PC
-
Mechanical stop ends
-
Mechanical connection - flange ISO 5211
-
Manual control
-
Protection code IP 67
ADDITIONAL ELECTRIC EQUIPMENT
- Local control for actuators with DMS3 system
- Additional relays RE3, RE4, RE5
1)
- Additional relay module
- Version with control board PROFIBUS DP V0/V1
- Version with control board MODBUS RTU
1) Not valid for Profibus and Modbus
27.8.2021
REMATIC
0/4-20 mA,
(+24 V DC) - OPEN, CLOSE
(+24 V DC) -
1)
RE1, RE2, RE3, RE4, RE5, READY
OPEN, STOP, CLOSE
1)
25
