Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita.
KÄYTTÖ
1. Avaa kahvan lukitus kiertämällä lukitusmutteria vastapäivään (Kuva 1).
2. Aseta haluttu momenttiarvo kiertämällä kahvaa tarkasti asteikon kohdalle.
Esimerkki 120 Nm:
A. Kierrä kahvan yläreuna 112 Nm:iin. Kahvassa olevan lukeman "0" on oltava samassa linjassa pystysuoran
asteikon keskiviivan kanssa (Kuva 2).
B. Kierrä kahvaa myötäpäivään kohdistaaksesi kahvassa olevan lukeman "8" pystysuoran asteikon keskiviivan
kanssa (Kuva 3).
HUOMIO: Momenttiavaimesi asteikkojako saattaa poiketa alla olevien kuvien asteikkojaosta.
3. Kun haluttu momenttiarvo on asetettu, lukitse kahva tiukasti kiertämällä lukitusmutteria myötäpäivään (Kuva 4).
Avain on nyt asetettu 120 Nm:n momenttiin ja käyttövalmis.
4. Metrinen asetus (kgm) tehdään samalla tavalla kuin Nm-asetus, mutta toisella asteikolla.
5. Asenna sopiva hylsy avaimeen, aseta se kiristettävään pulttiin/mutteriin ja väännä avainta, kunnes kuulet
naksahduksen. Lopeta vääntäminen ja avain palautuu automaattisesti seuraavaa kiristystä varten.
ÄLÄ JATKA VÄÄNTÄMISTÄ AVAIMEN NAKSAHDUKSEN JÄLKEEN. OLE ERITYISEN VAROVAINEN MATALIA
MOMENTTEJA KIRISTÄESSÄSI.

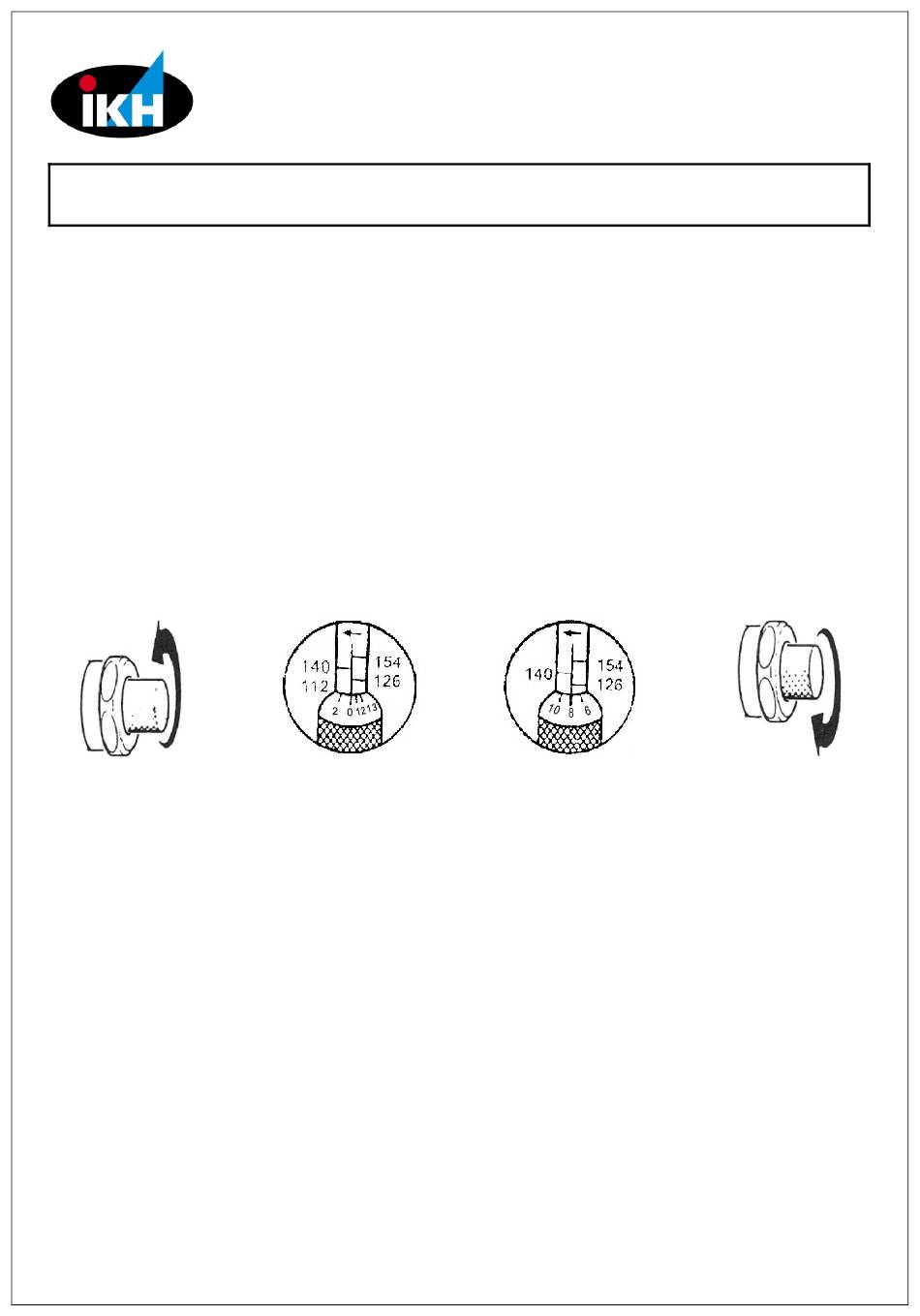

Kuva 1
ALUMIINIVANTEIDEN KIRISTYS
Vanteiden pultit/mutterit tulee aina kiristää momenttiavaimella. Mikäli pultit/mutterit ovat liian kireällä, voivat
-
jarrulevyt tai vanteet vääntyä tai vaurioitua. Tämä koskee etenkin alumiinivanteita. Kaikki autonvalmistajat
erittelevät oikeat kiristysmomentit vanteiden pulteille/muttereille. Varmista ajoneuvosi oikea kiristysmomentti aina
ennen kiristyksen aloittamista.
VAROITUS
Momenttiavain on voideltu ennen toimitusta tehtaalta. Mikäli avainta ei ole käytetty tai se on ollut käyttämättömänä
-
pidemmän aikaa, liikuta mekanismia muutaman kerran ennen käyttöä, jotta laitteen sisäinen rasva voitelee
sisäkomponentit.
Tarkista ennen momenttiarvon asettamista onko avain lukittu vai ei. Älä yritä väkisin kiertää kahvaa avaimen
-
ollessa lukittuna.
Älä kierrä kahvaa alle matalimman momenttiasetuksen.
-
Älä jatka vääntämistä sen jälkeen, kun asetettu momentti on saavutettu ja avain on naksahtanut. Muuten
-
kiristettävä pultti/mutteri voi vaurioitua.
Kun avainta ei käytetä, pidä säätö matalimmalla momenttiasetuksella.
-
-
Puhdista avain pyyhkimällä. Älä upota sitä minkäänlaisiin puhdistusnesteisiin.
Momenttiavain on kalibroitu ja testattu ennen toimitusta tehtaalta ja sen tarkkuus on ±4 %. Momenttiavain on
-
tarkkuustyökalu, joka on huollettava säännöllisin väliajoin pätevällä ammattilaisella.
X005129B
MOMENTTIAVAIN
Käyttöohje
(Alkuperäinen käyttöohje)
Säilytä ohjeet myöhempää tarvetta varten.
Kuva 2
Kuva 3
FI
Kuva 4
