(1)
(2)
(3)
HINWEIS!
Die externe Spannungsversorgung darf nicht über das Fronius-Gerät erfolgen.
Für die externe Spannungsversorgung den Roboter oder die Roboter-Steuerung
verwenden.
Steckerbelegung
für die RJ45
EtherNet-
Anschlüsse

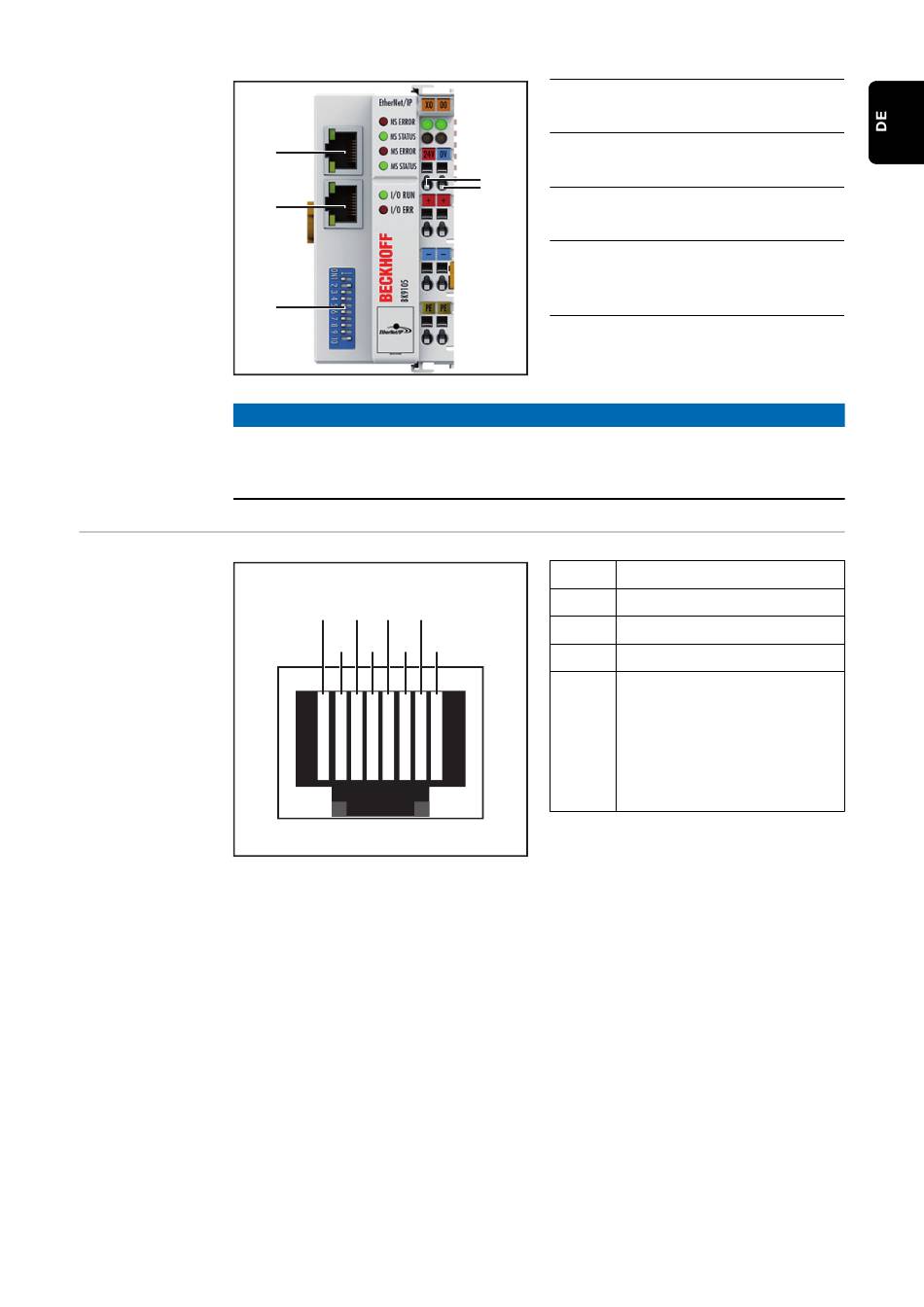

Pin-Belegung RJ 45 ProfiNet Anschluss
(4)
1 3 5 7
2 4 6 8
(1) Anschluss EtherNet RJ 45 -
Port 1
(2) Anschluss EtherNet RJ 45 -
Port 2
(3) DIP-Schalter
zum Einstellen der IP-Adresse
(4) Anschlüsse DC IN
zum Anschließen der externen
Spannungsversorgung
1 TX+ (gelb)
2 TX- (orange)
3 RX+ (weiß)
6 RX- (blau)
4,5,7, Normalerweise nicht ver-
8 wendet; um die Signal-
vollständigkeit sicherzustel-
len, sind diese Pins mitein-
ander verbunden und enden
über einen Filterkreis am
Schutzleiter (PE).
7
