Anschlüsse und Steckerbelegungen
Anschlüsse für
die Roboter-
Steuerung an
Robacta FB
8I_8O (Robacta
CTC)

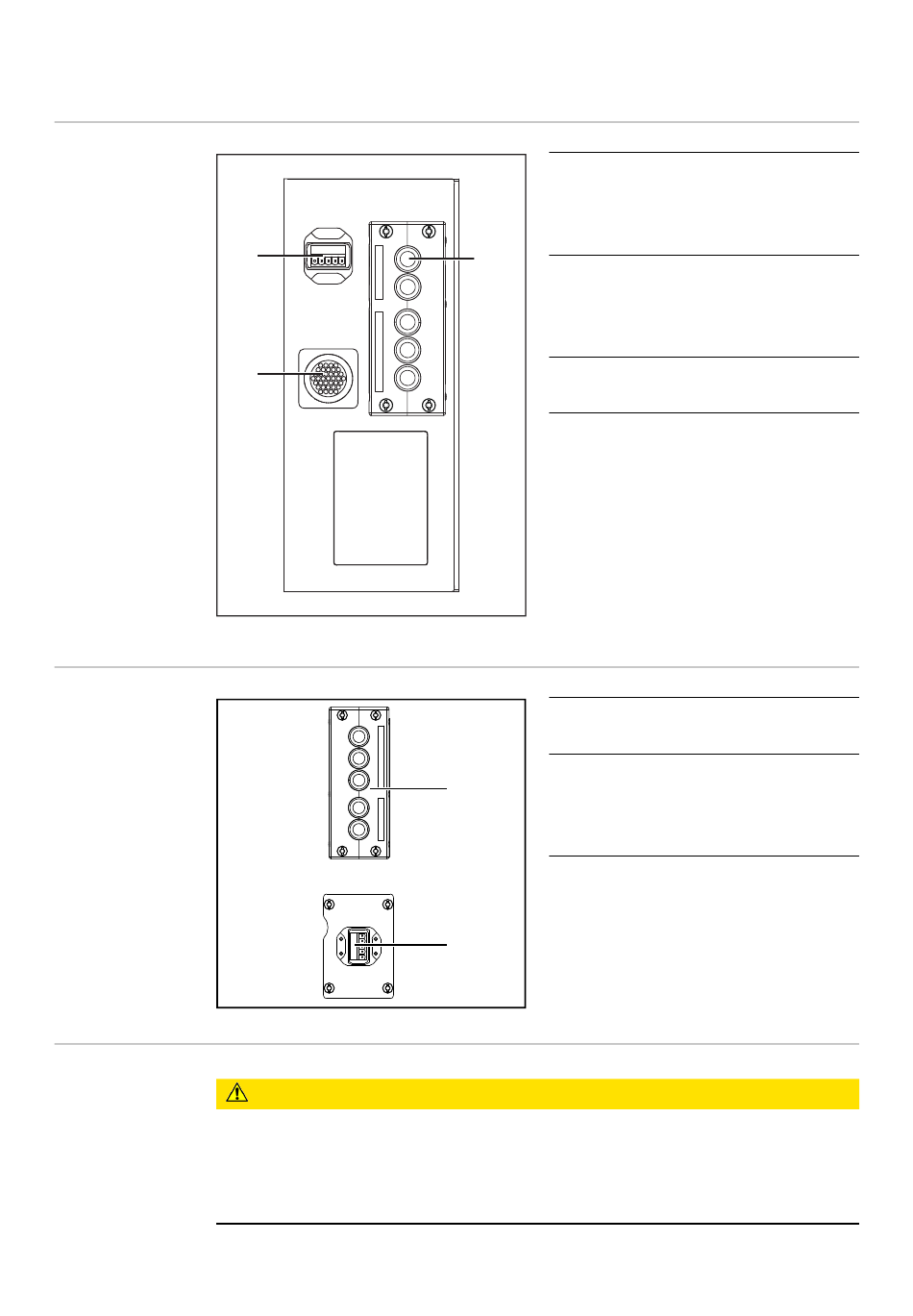

Anschlüsse an Robacta FB 8I_8O
Anschlüsse für
die Roboter-
Steuerung an
der Geräte-
Außenseite von
Robacta TX, TX
10i, TX/i TWIN
Anschlüsse am
Feldbus-Koppler
BK9105
Gefahr durch elektrischen Strom.
Sachschäden können die Folge sein.
▶
6
(1)
(2)
VORSICHT!
Vor Beginn der Arbeiten sicherstellen, dass die Kabel für die externe Span-
nungsversorgung des Feldbus-Kopplers spannungsfrei sind und bis zum Ab-
schluss aller Arbeiten spannungsfrei bleiben.
(1) Anschluss Versorgung +24 V
AIDA
zur Versorgung des Feldbus-
Kopplers und der I/O-Klemmen
(3)
(2) Anschluss-Stecker Standard
I/O 1
zur Verbindung mit Robacta
CTC
(3) Lochplatte mit Gummi-
Durchführungen
(1) Lochplatte mit Gummi-
Durchführungen
(2) Anschluss Versorgung +24 V
(1)
AIDA
zur Versorgung des Feldbus-
Kopplers und der I/O-Klemmen
(2)
