Installazione In Breve; Installazione - Homematic IP HmIP-BDT-I Installation And Operating Manual

6.2

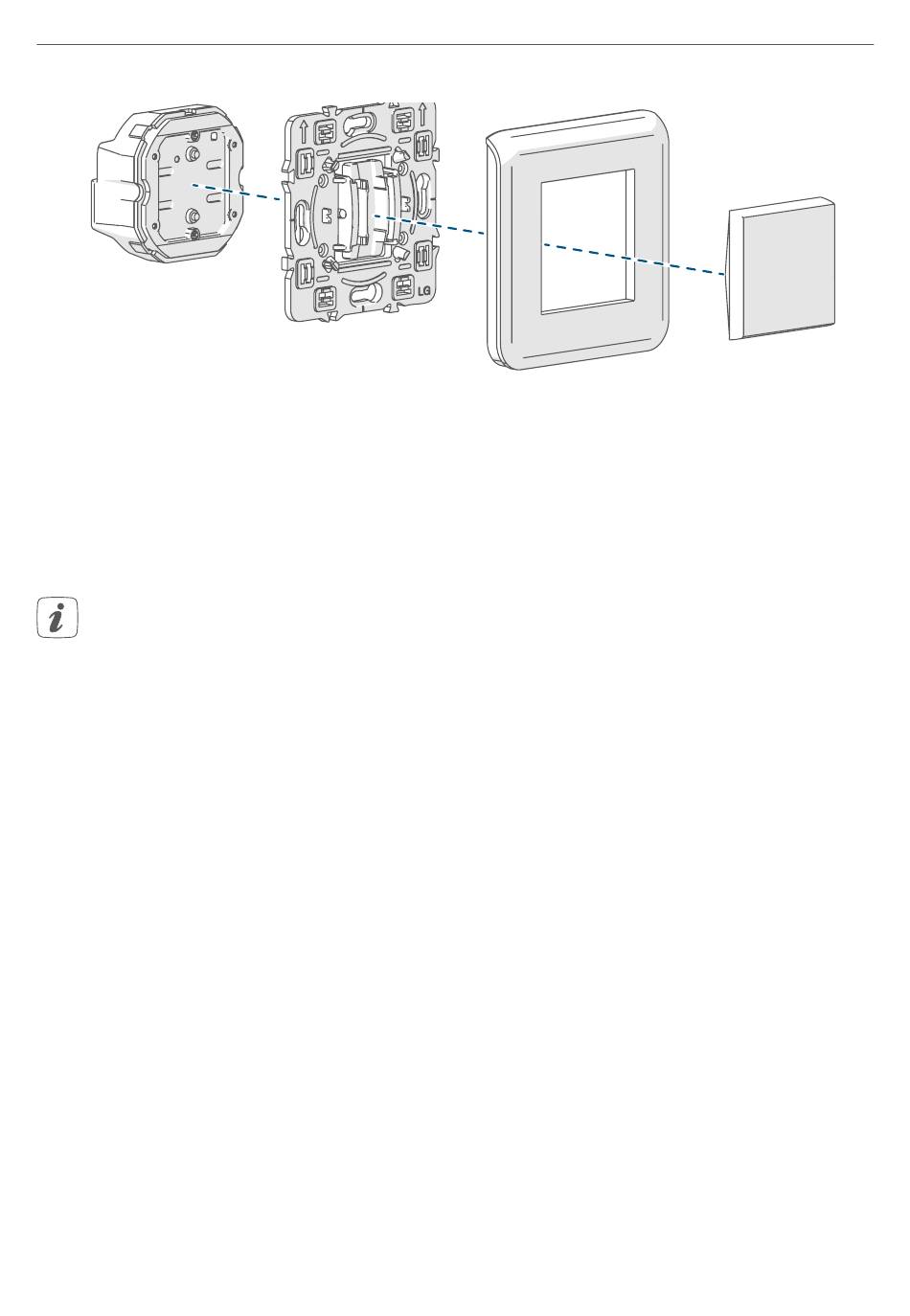

Installazione in breve

Attuatore dimmer
Homematic IP
Homematic IP per
Interruttori di altri
Switch Module for
marchi
brand switches
6.3

Installazione

Per smontare un interruttore già presente sul posto seguire le istruz-
ioni del rispettivo fabbricante.
L'attuatore dimmer può essere utilizzato in un circuito dimmer (v. figura
3):
Per installare l'attuatore dimmer procedere nel modo seguente:
• Disattivare l'interruttore magnetotermico (salvavita) del circuito
elettrico (v. figura 2).
• Sull'attuatore dimmer applicare un adattatore compatibile e av-
vitarlo saldamente utilizzando le viti fornite in dotazione (v. figura
4). Ulteriori dettagli sul montaggio sono forniti nelle istruzioni per
l'uso dell'adattatore.
• Collegare l'attuatore dimmer secondo quanto indicato nella fi-
gura 3.
• Allentare le viti della presa sotto intonaco ed estrarla leggermen-
te.
• Collocare l'attuatore dimmer, con adattatore montato, sulle viti
nella presa sotto intonaco e avvitare nuovamente le viti (v. figura
5+6).
Adattatore
compatibile
Suitable
adapter
Telaio
(Esempio)
Frame
(example)
Messa in funzione
Interruttore a
bilanciere
Rocker
(Esempio)
(example)
93
