6.2

Vue d'ensemble de l'installation

Homematic IP
Homematic IP
Actionneur de vari-
ateur pour interrup-
Switch Module for
teurs de marque
brand switches
6.3

Installation

Suivez les instructions du fabricant d'interrupteurs respectif pour le
démontage d'un interrupteur existant.
Vous pouvez utiliser l'actionneur de variateur dans un circuit de variateur
(voir figure 3):
Procédez comme suit pour installer l'actionneur de variateur:
• Coupez le disjoncteur du circuit électrique (voir figure 2).
• Placez un adaptateur approprié sur l'actionneur de variateur et
vissez-le à fond avec les vis également fournies (voir figure 4).
Vous trouverez de plus amples informations sur le montage dans
le mode d'emploi de l'adaptateur.
• Raccordez l'actionneur de variateur comme indiqué à la figure 3.
• Desserrez les vis du boîtier encastré et sortez-les légèrement.
• Placez l'actionneur de variateur avec l'adaptateur monté sur les
vis dans le boîtier encastré et revissez les vis (voir figures 5+6).
• Placez le cadre de votre série d'interrupteurs sur l'actionneur de
variateur (voir figure 7).
• Insérez la bascule dans le cadre (voir figure 8).

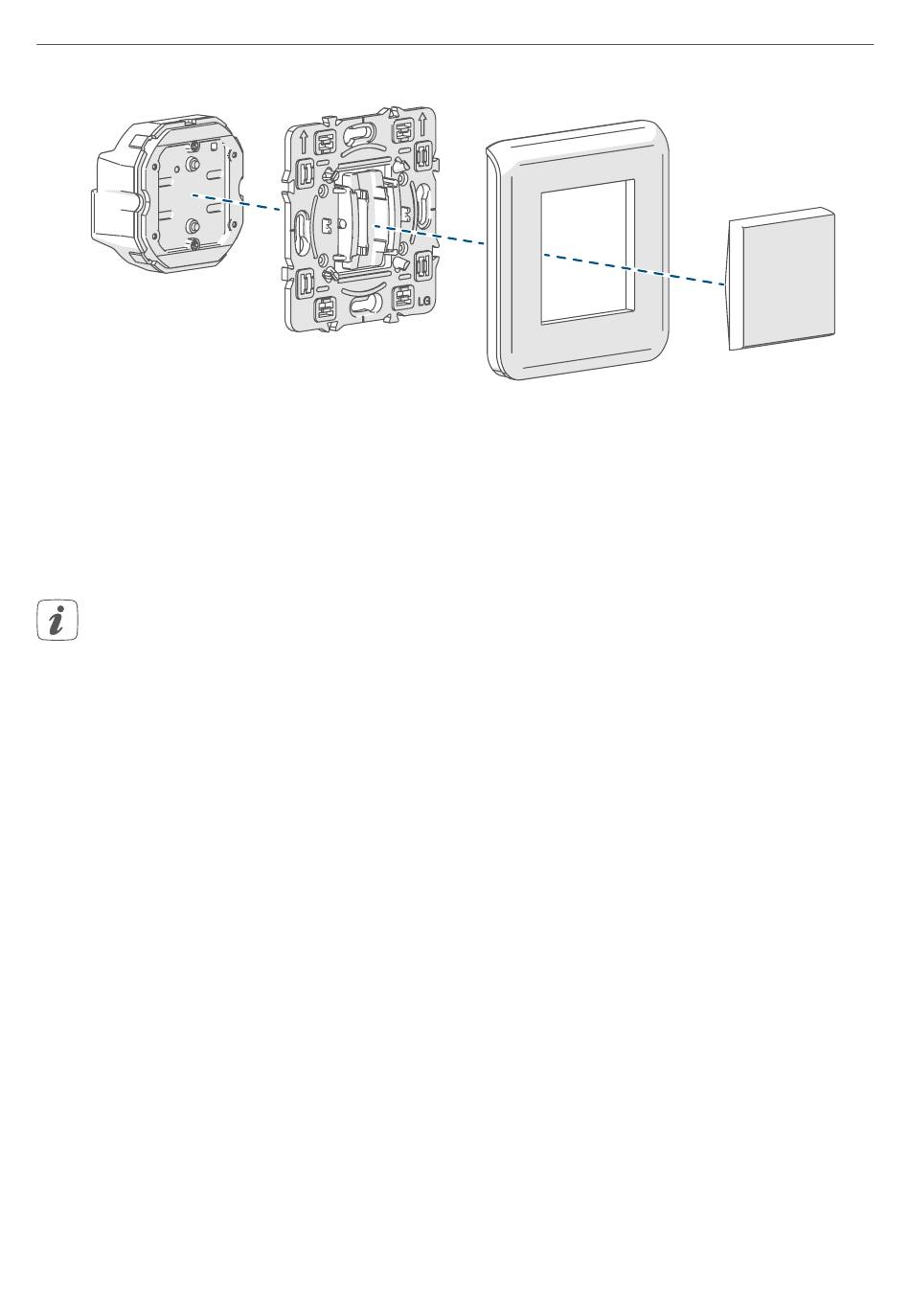

Adaptateur
compatible
Suitable
adapter
Cadre
(exemple)
Frame
(example)
Mise en service
Bascule
(exemple)
Rocker
(example)
